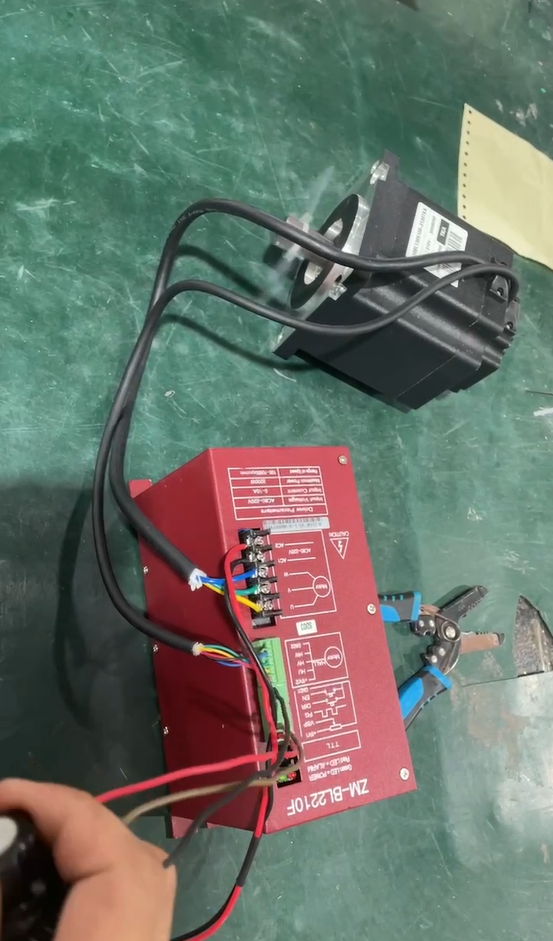

時代超群110系列直流無刷電機電機110BL138S100-3130TK5，使用環境-20℃—50℃；8極3相；絕緣等級B累。電機功率1KW，轉速3000轉，電壓310V，配套的驅動器ZM-BL2210F適合驅動輸入電流在10A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 這個套裝如何使用呢？ 首先供電電源為220V交流，既AC接220V家電 其次電機線和霍爾線序如下：
粗線：U黃，V綠，W藍，細線：HU黃，HV綠，HW藍，+5V2紅色，GND2黑色 依次接好線，一根都不能接錯，否則電機可能運轉異常，或者驅動直接報警

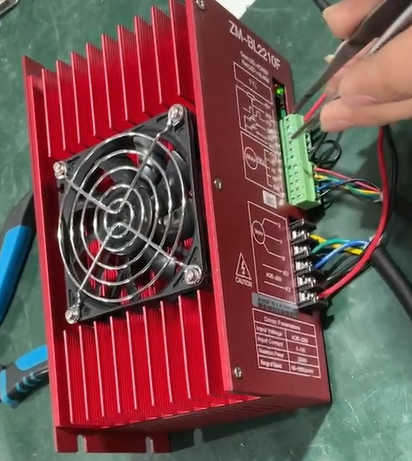

控制方法如下： 如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口
如何控制正反轉？下圖紅框端口短接，即可控制正反轉
如何控制電機啟停？下圖紅框端口短接，即可控制正啟停
如果短接以后不轉，那么多半是沒有外接電位器，按照如下操作就可以了
就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了。或者直接外接一個電位器即可。 如何控制電機制動？下圖紅框端口短接，即可控制制動停止
