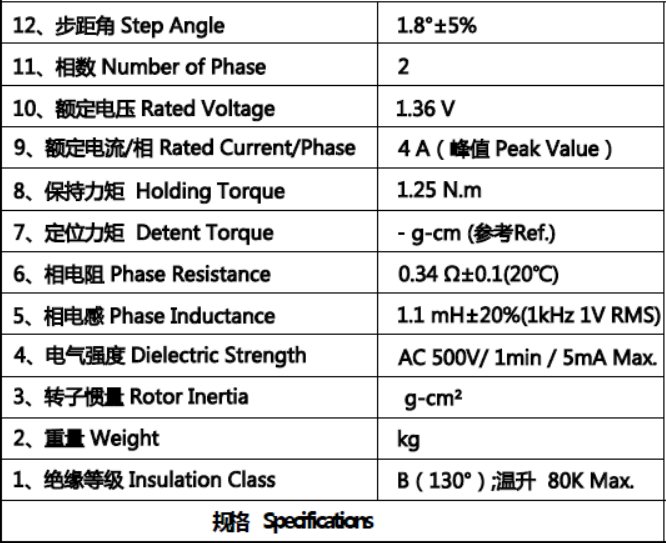

上圖為一套57系列閉環步進電機驅動套裝，電機57EBP75ALC-TF0，輸出靜扭矩1.5NM，峰值電流4A。配套1000線編碼器，電機相應速度高。運行穩定，搭配的是一款新型小體積閉環驅動器HBS57AJ-X，驅動體積小，適合于各種中小型自動化設備和儀器，例如：線束加工機、激光打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。 具體參數如下：

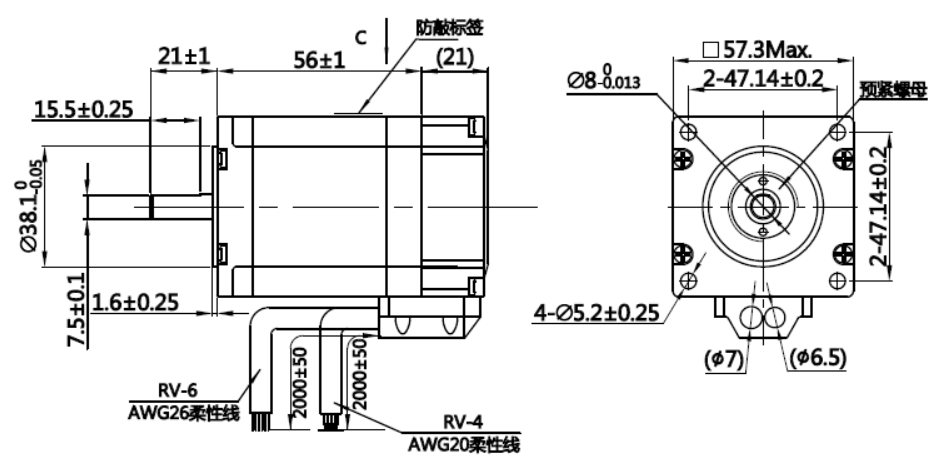

產品尺寸圖如下：

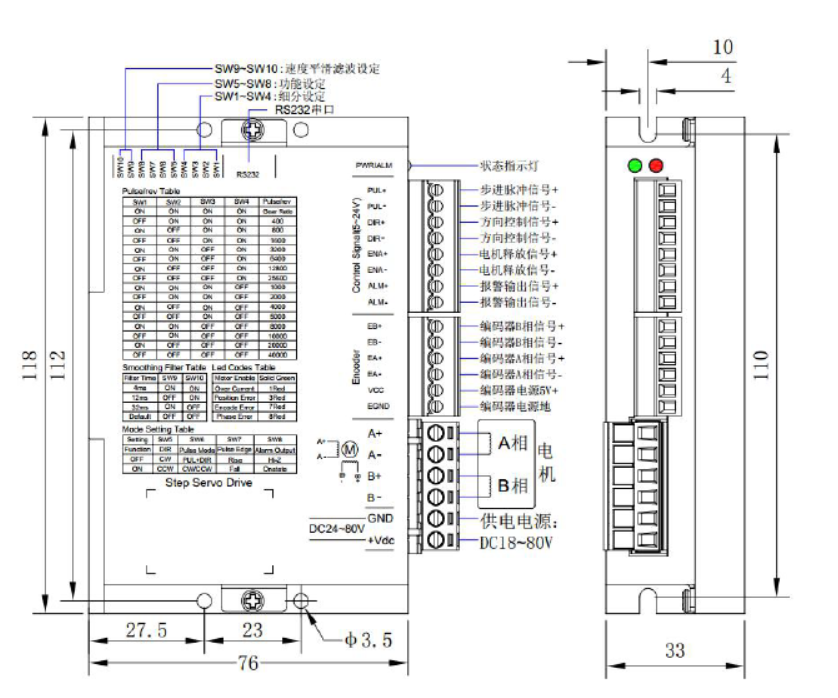

配套的驅動器HBS57AJ-X，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的42,57 或60 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。 技術特點 采用飛思卡爾全新32 位電機專用控制芯片； 采用先進的矢量型閉環控制技術，電機運行更平穩、精度更高； 精確的位置及速度控制，滿足苛刻的應用要求； 根據負載情況采用變流控制技術，降低電機發熱； 具有高動態響應能力，縮短電機加減速時間； 通過串口外接手編盒調節系統參數，操作方便簡單； 靜態電流和動態電流可以任意設置（0～6A 范圍內）； 可適配驅動57 或60 系列混合式閉環步進電機； 光電隔離信號輸入/輸出； 脈沖響應頻率****可達200KHz； 提供15 檔通用細分選擇，****200 細分（40000 脈沖/轉）； 提供與各種脈沖源相匹配的電子齒輪（任意細分值）； 具有過流、過熱、過壓和跟蹤誤差超差等保護；
相比較于老款的HBS57AJ，新款的增加了一下功能

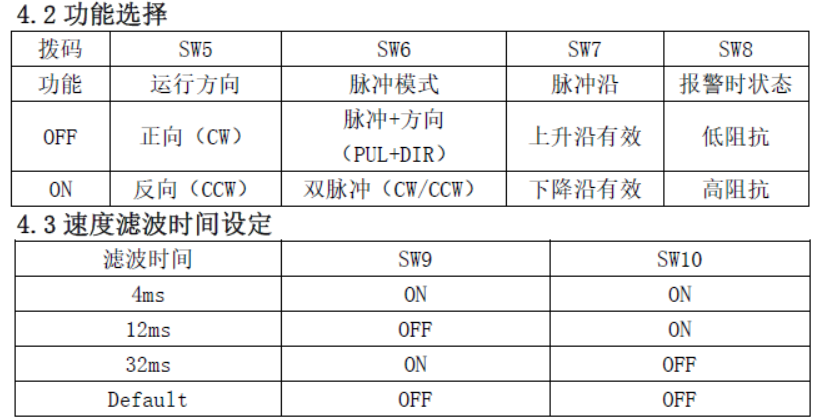

可以設置單，雙脈沖，電機上電初始方向，脈沖沿，還有報警狀態 增加了濾波時間的設定 注：當細分撥碼開關設定在Gear Ratio 檔位時，驅動器細分將采用電子齒輪，電子齒輪的設定需用專用手編控制盒來設定。
