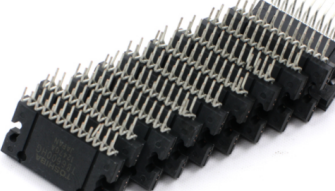

步進驅動IC芯片鑒別方法 1、不在路檢測 這種方法是在IC未焊入電路時進行的，一般情況下可用萬用表測量各引腳對應于接地引腳之間的正、反向電阻值，并和完好的IC進行必較。 2、在路檢測 這是一種通過萬用表檢測IC各引腳在路（IC在電路中）直流電阻、對地交直流電壓以及總工作電流的檢測方法。這種方法克服了代換試驗法需要有可代換IC的局限性和拆卸IC的麻煩，是檢測IC最常用和實用的方法。 3、直流工作電壓測量 這是一種在通電情況下，用萬用表直流電壓擋對直流供電電壓、外圍元件的工作電壓進行測量；檢測IC各引腳對地直流電壓值，并與正常值相較，進而壓縮故障范圍，出損壞的元件。測量時要注意以下八點： (1)萬用表要有足夠大的內阻，少要大于被測電路電阻的10倍以上，以免造成較大的測量誤差。 (2)通常把各電位器旋到中間位置，如果是電視機，信號源要采用標準彩條信號發生器。 3)表筆或探頭要采取防滑措施。因任何瞬間短路都容易損壞IC�？刹扇∪缦路椒ǚ乐贡砉P滑動：取一段自行車用氣門芯套在表筆尖上，并長出表筆尖約0．5mm左右，這既能使表筆尖良好地與被測試點接觸，又能有效防止打滑，即使碰上鄰近點也不會短路。 (4)當測得某一引腳電壓與正常值不符時，應根據該引腳電壓對IC正常工作有無重要影響以及其他引腳電壓的相應變化進行分析， 能判斷IC的好壞。 (5)IC引腳電壓會受外圍元器件影響。當外圍元器件發生漏電、短路、開路或變值時，或外圍電路連接的是一個阻值可變的電位器，則電位器滑動臂所處的位置不同，都會使引腳電壓發生變化。 (6)若IC各引腳電壓正常，則一般認為IC正常；若IC部分引腳電壓異常，則應從偏離正常值****處入手，檢查外圍元件有無故障，若無故障，則IC很可能損壞。 (7)對于動態接收裝置，如電視機，在有無信號時，IC各引腳電壓是不同的。如發現引腳電壓不該變化的反而變化大，該隨信號大小和可調元件不同位置而變化的反而不變化，就可確定IC損壞。 (8)對于多種工作方式的裝置，如錄像機，在不同工作方式下，IC各引腳電壓也是不同的。 4．交流工作電壓測量法 為了掌握IC交流信號的變化情況，可以用帶有db插孔的萬用表對IC的交流工作電壓進行近似測量。檢測時萬用表置于交流電壓擋，正表筆插入db插孔；對于無db插孔的萬用表，需要在正表筆串接一只0．1～0．5μf隔直電容。該法適用于工作頻率較低的IC，如電視機的視頻放大級、場掃描電路等。由于這些電路的固有頻率不同，波形不同，所以所測的數據是近似值，只能供參考。 5．總電流測量法 該法是通過檢測IC電源進線的總電流，來判IC好壞的一種方法。由于IC內部絕大多數為直接耦合，IC損壞時（如某一個pn結擊穿或開路）會引起后級飽和與截止，使總電流發生變化。所以通過測量總電流的方法可以判IC的好壞。也可用測量電源通路中電阻的電壓降，用歐姆定律計算出總電流值。
|
