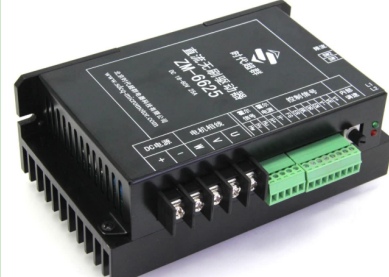

高性能直流無刷控制器(驅動器) 產品特點： l高集成度高可靠性無刷直流(BLDC)電機控制器l三相全橋，PWM斬波方式l速度補償，大負載時電機仍能保持轉速l純硬件設計，高速度，高抗干擾能力l周波限電流方式，保護更加精確快速l低發熱，大功率l應用極簡，接線靈活，內置動態再生發電釋放電路 主要功能 欠電壓(≤18V)、過熱(>150℃)自動保護l堵轉保護時間6秒l霍爾錯誤保護l輸出限流線性可調：4-25Al支持內置電位器、外接電位器、模擬電壓和PWM調速l帶有使能功能l帶有速度反饋信號輸出l帶有電子能耗制動功能l具有緩啟動功能，避免電流過沖，有效保護電機 保護恢復本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至18V后再通電。2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。3.堵轉保護，當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。
|
