由無刷電機接線定義及接線圖即可完成接線

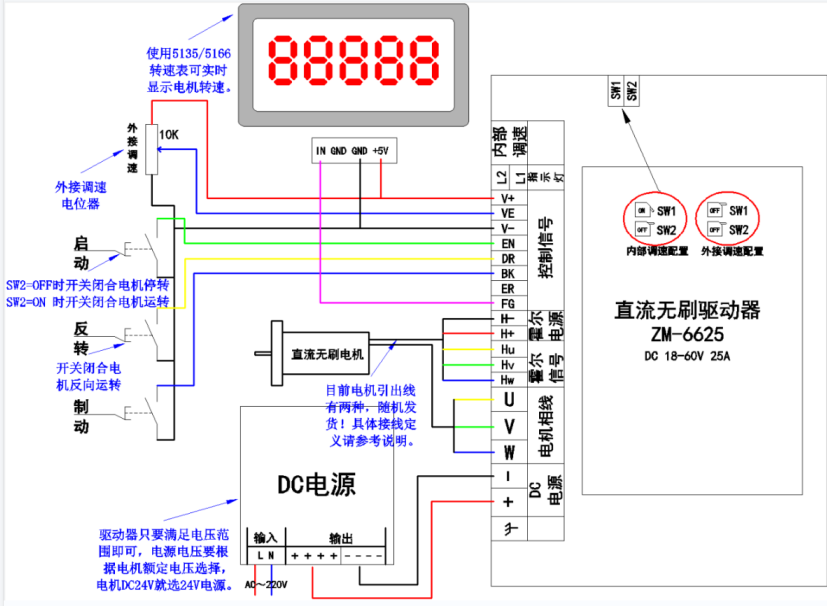

接線圖如下：
圖1 ZM-7205A接線圖
圖2 轉速表接線圖

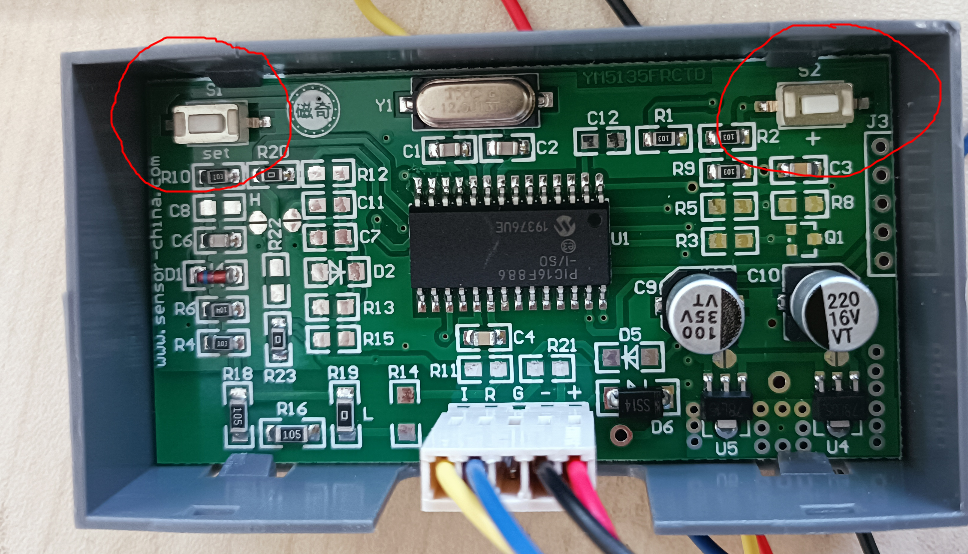

實物接線圖 注:無刷驅動器轉速表控制電壓統一選5V的 此時顯示的轉速并非電機的實際轉速 需對轉速表的工作模式進行設置 打開轉速表后蓋，如圖：
一、轉速頻率顯示切換（按S2鍵--S1鍵切換 無退出鍵 等待10S 自動返回測量狀態或斷電重啟返回測量狀態）： 0：頻率顯示加濾波 1：轉速顯示加濾波 2：頻率顯示無濾波 3：轉速顯示無濾波 二 分頻值設置（按S1鍵--S1鍵移位--S2鍵數值加值 每一位的數值范圍0-9 無退出鍵 等待10S 自動返回測量） 分頻值的數值范圍在1-99999或0.0001-9.9999 三 設置分頻值比較快速的方法： 電機轉速調大**** 根據轉速表顯示的轉速/電機輸出****轉速 即為需要設置的分頻值 例如：轉速表顯示的轉速1379 電機本身轉速3000 設置的分頻值為4或者5 顯示的轉速接近電機的實際轉速
|
