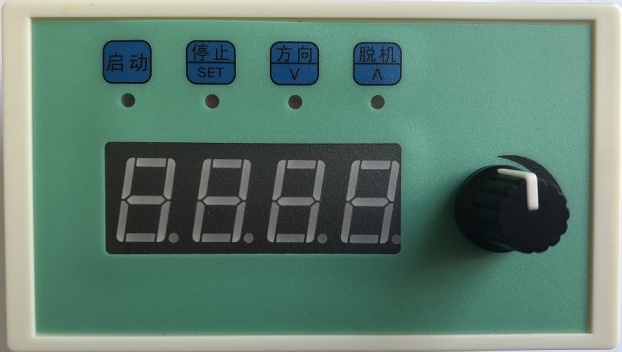

一、 顯示說明：數顯顯示有2種狀態

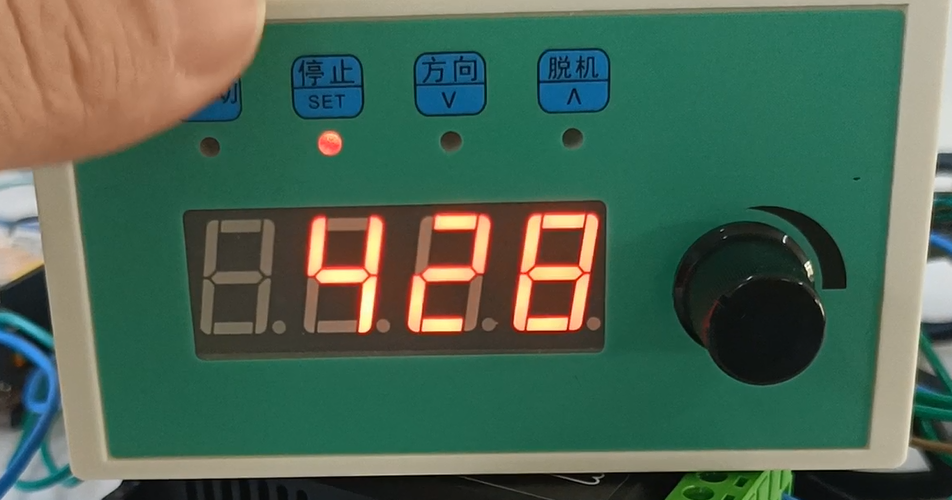

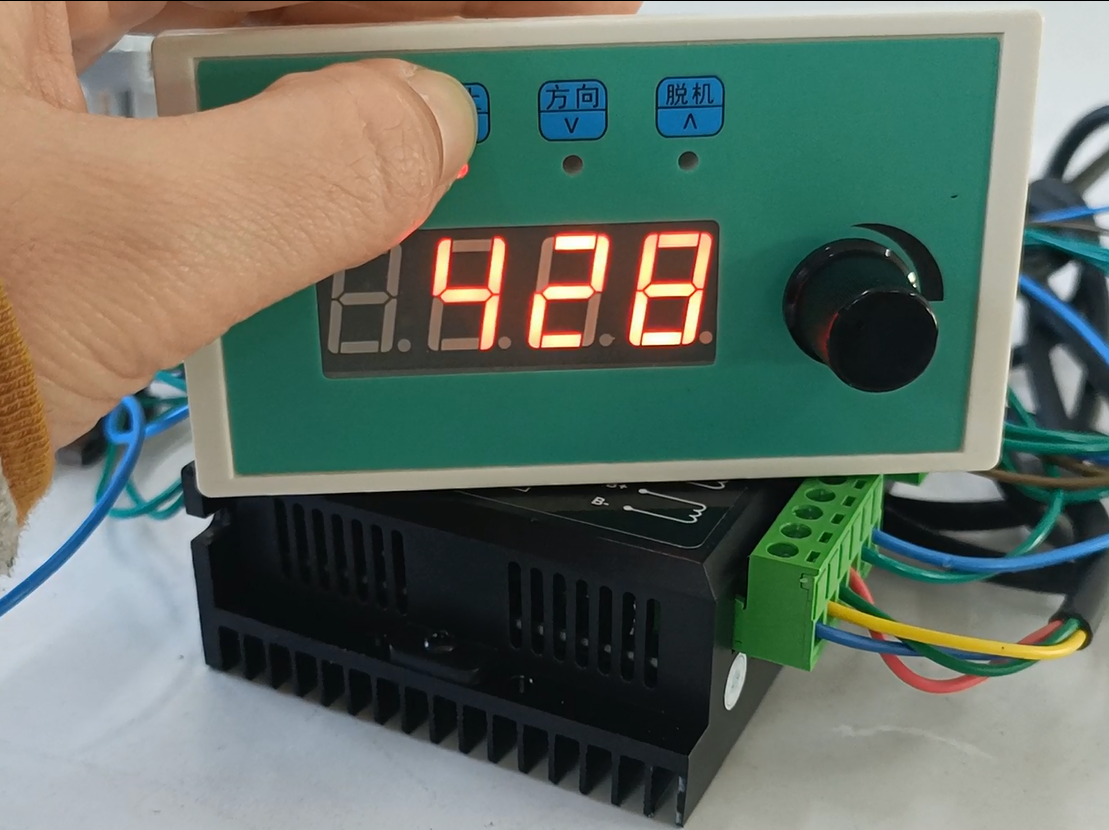

在運行狀態或停止狀態，數碼管顯示當前的轉速值或者剩余運行次數，單位轉／每分鐘或者次數；（如下圖：顯示的電機轉速）

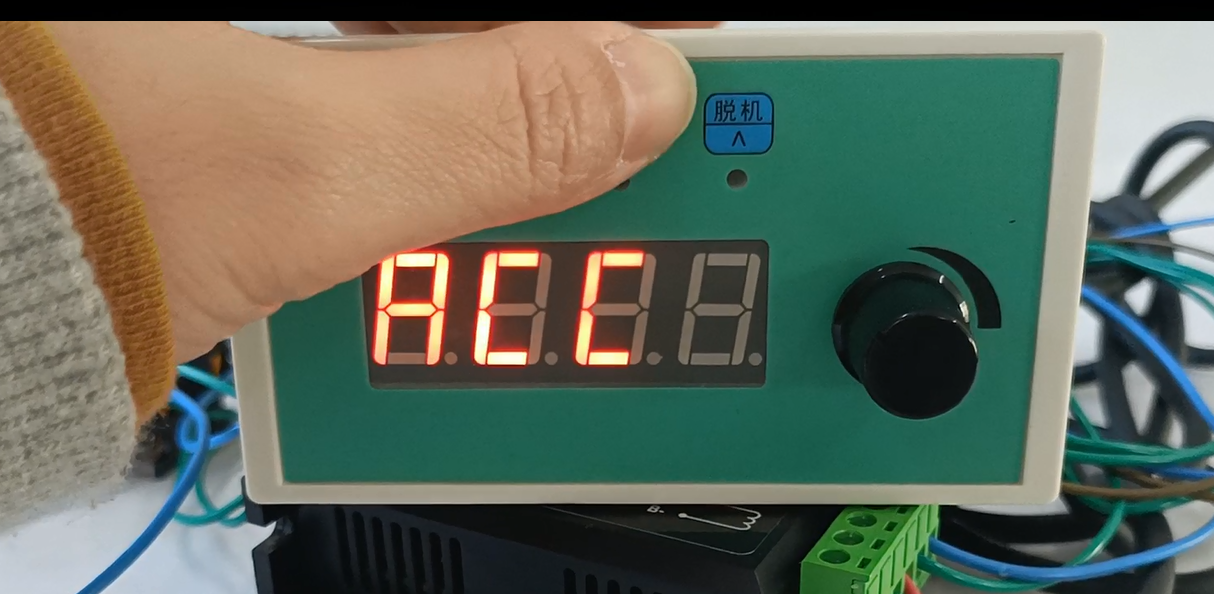

在設置狀態顯示設置的參數代號或參數值（如下圖：顯示的即為參數設置選項）

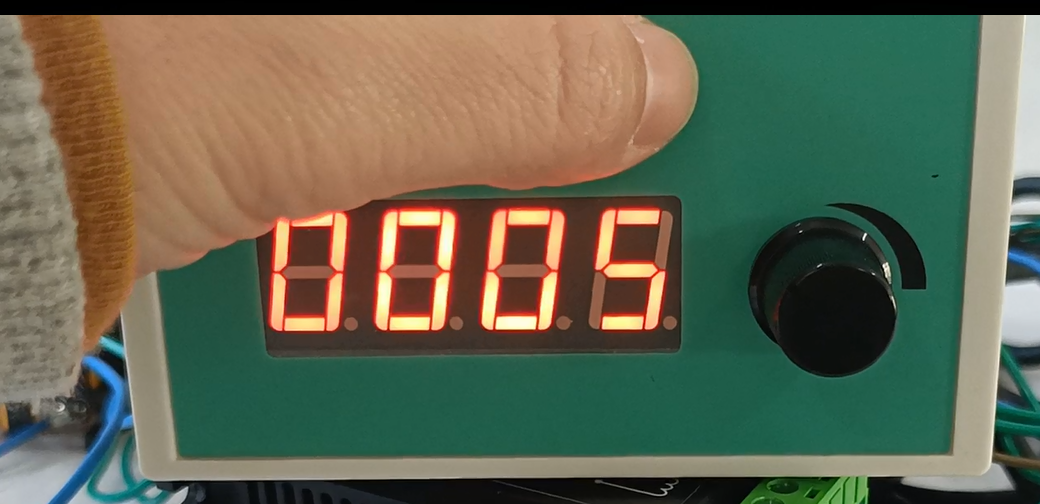

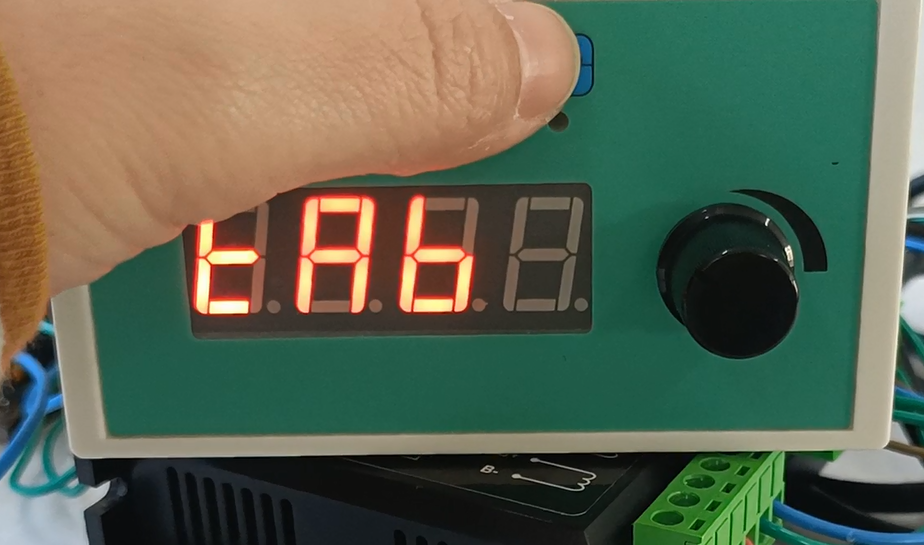

二：參數設置 1 電機在停止狀態 長按 停止/SET 鍵 進入設置參數模式,按 方向/ν 進行參數模式切換，可以對電機的加速度、細分、運行模式、轉速等進行設置。參數模式如下： ACC: 加速度設置（1-99）1最快，99最慢，默認值5 tAb：細分數設置（1-256）此值根據驅動器每轉脈沖數進行設置，應該跟驅動器設置一致，此時顯示的轉速為實際轉速，默認值5。設置每轉脈沖等于此數乘以200。 run：上電運行（0-1）設置為0時上電為停止狀態，設置為1時上電即運行，默認值0 in_S: （第3腳運行/第4腳停止）輸入端與（第2腳GND）接通方式設置（0-4），默認值0 1) 0 接線端3按通啟動，斷開停止，方向為接線端4接通正轉斷開反轉 2) 1接線端3按一下啟動，再按一下停止，方向為接線端4按一下方向取反 3) 2接線端3按一下啟動，接線端4按一下停止 4) 3 接線端3按一下正轉，再按一下停止，接線端4按一下反轉，再按一下停止 4接線端3接通正轉啟動，斷開停止，接線端4接通反轉啟動，斷開停止 ModE: 運行模式設置（0-6）：0速度控制；1定長控制；2連續控制；3往返控制；4定時速度控制；5速度控制（遇限位停止）；6編碼器跟隨控制。默認值0 HSPD: ****速設置（1-4000），默認1000轉／每分鐘。 ini: 參數初始化（0-1），設為1后所有參數回到出廠缺省值。 2 確定要設置的參數（ACC/tAb/run/in_S/ModE/HSPD/ini,方向/ν 進行參數模式切換）, 按 停止/SET 確定 ，按 方向/ν、脫機/∧鍵 增減值 ，數值確定好按停止/SET 鍵確定，再按 脫機/∧鍵 退出設置，自動回到顯示轉速的狀態；
|
