今天要和大家分享的編程實例是關于沖壓機床自動送料的；

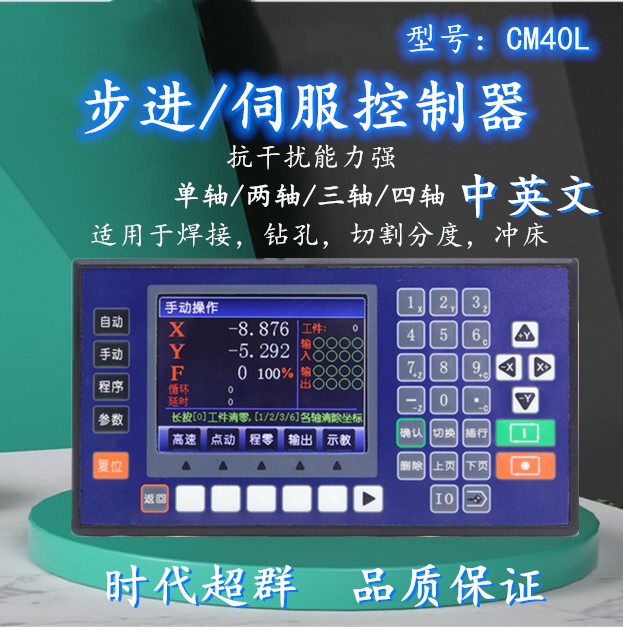

客戶要求：客戶有一臺沖壓機床，改裝一下自動送料設備，用CM40控制器編程。用絲桿進行傳動送料，每次以500轉的速度移動10MM，移動到位后啟動沖壓機，沖壓完成到達頂部，限位信號到達后，送料絲桿繼續送料，以此循環，循環10次以后氣缸推料，第二排方向運行，沖壓10次后結束。 程序步驟： 標號1、判斷跳轉：輸入1通目的標號3； 標號2、****跳轉目的標號1； 標號3、 相對運動XYZF 標號4輸出1通 標號5延時0.5 標號6輸出1斷 標號7循環 次數9 目的標號1 標號8判斷跳轉 輸入1通目的標號10 標號9****跳轉 目的標號8 標號10 ****運動XYZ0 F500 標號11 結束
