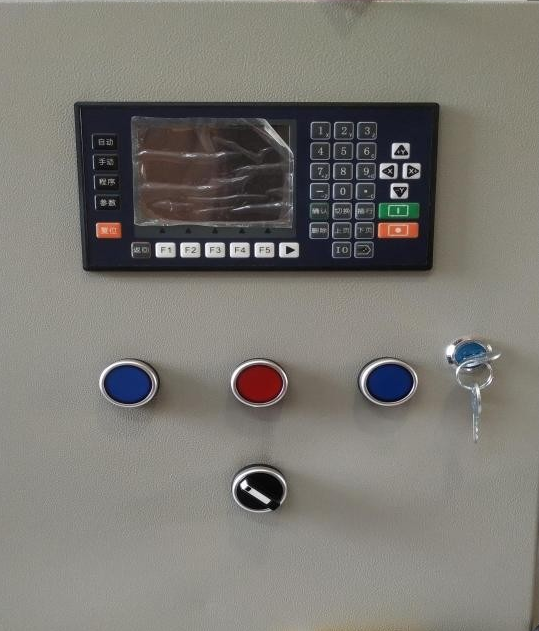

在箱體功能上，我們面板上會開控制器的口來放置控制器，下方會開放置常用的急停、啟動和暫停三個復位按鈕。根據客戶的實際需求，我們還會使用到配合程序的信號選擇按鈕或者是二擋自鎖按鈕，來實現不同的功能定義。

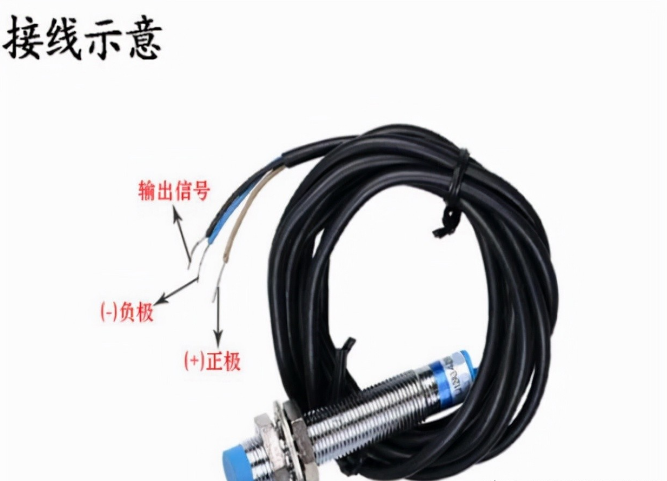

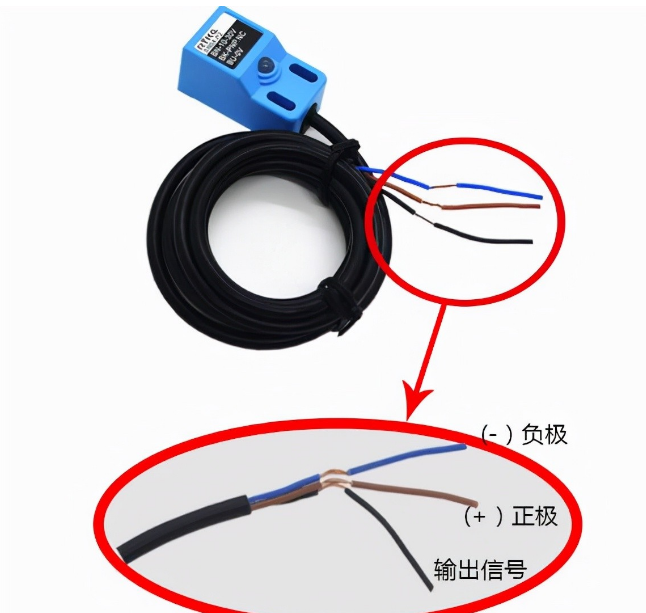

1.在運控系統中，常見的會有輸入輸出同時使用要求，也就是我們常說的繼電器、接近開關以及限位開關等外設設備。 輸出：通過控制器輸出端口功能配合繼電器以及交流接觸器來實現；控制器輸出端口發出輸出信號，通過0伏電壓與繼電器13號角導通，繼電器開關的14號角接開關電源24V正極，來輸出24伏或者220伏。也可以通過繼電器輸出220轉接交流接觸器來實現380伏通斷控制。 另外也會有客戶提出需要用輸入信號來控制輸出信號，那就需要用輸入信號來接到繼電器13號角，當輸入信號有感應輸出的低電平導通到繼電器13號角時，就能實現繼電器輸出功能的打開。 輸入：輸入信號常見的有接近開關、限位開關。原理是24V電源接通之后，設備檢測端在一定探測距離內，感應到金屬物體（銅鐵鋁等），在設備有信號后輸出0伏信號到控制器，同時設備上的紅色LED燈點亮。在配合控制器編程運動中，常用于信號檢測，判斷以及IO功能定義。例如在導軌兩端放置限位開關，可以在控制器中設置電機軸運動方向的正負限位來保護設備，同時在IO功能里設置零點信號，讓電機自動化運行中提高精度和使用便利性。
按鈕： 急停按鈕。在工廠里面，機器設備或者電器上都可以看到醒目的紅色按鈕，這種按鈕為急停按鈕。此按鈕只需直接向下壓下。就可以快速地讓整臺設備立馬停止或釋放一些傳動部位。要想再次啟動設備必須釋放此按鈕，也就是只需順時針方向旋轉大約45°后松開，按下的部分就會彈起。也就是"釋放"了。

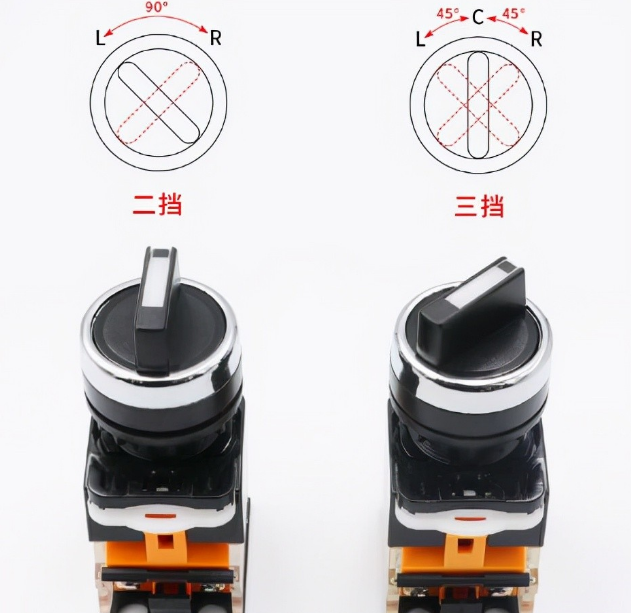

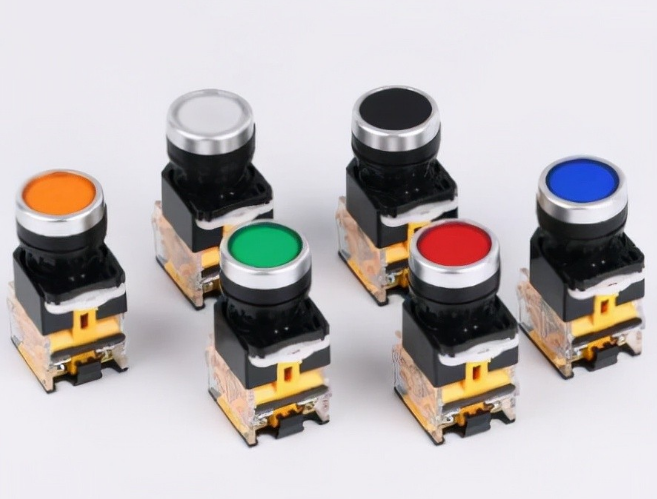

復位按鈕。在常用電氣箱使用中用于啟動暫停或者IO功能定義使用。通過按鈕常開來設置手動正轉反轉，升速降速。或者是程序控制中的手動信號。 旋鈕開關。常用的分為兩檔和三檔按鈕，常用于手動控制輸出信號，或者運轉方向切換，以及手自動切換等功能定義，通過控制器IO功能定義來實現。

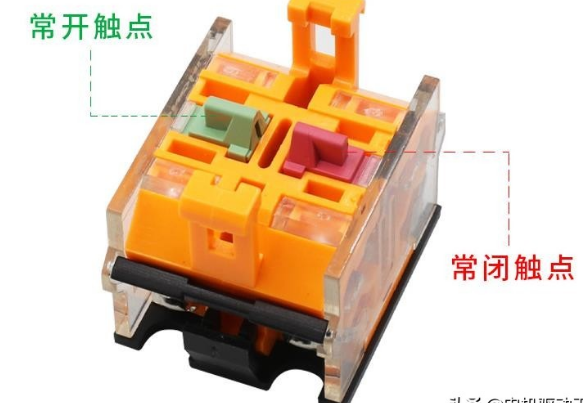

以上按鈕開關，需要區別的是常開和常閉，紅色的是常閉，按鈕沒摁是接通的，按下之后是斷開的。常閉端常用于控制器急停使用，在IO設置中同樣需要把參數設置為常閉。綠色的是常開，按鈕沒按是斷開的，按下之后是接通的。常設置為啟動，暫停或者手動正反轉或者升降速以及程序輸入判斷信號。當按鈕信號與零伏信號導通傳遞到控制器后，控制器就能觸發相應IO功能定義。
控制柜裝配注意事項；箱體內部布局安排是否合理，在很大程度上影響著整個電路的工藝水平及安全性和可靠性。當然，允許有不同的布局安排方案。應注意以下幾點：
開孔精準，布局合理美觀，不允許有毛刺； 排線要求橫平豎直，整齊美觀。變換走向應垂直變向，杜絕行線歪斜。 接線端應有接線端子，無裸露銅線，線槽尺寸合理嚴實。 空開關應垂直安裝。合閘后，應手柄向上指，分閘后應手柄向下指，不允許平裝或倒裝；進電端應在開關的上方，負荷側應在開關的下方，保證分閘后閘刀不帶電。 各器件安裝位置要合理，間距適當，便于維修查線和更換器件；要整齊、勻稱、平整。 器件的安裝緊固要松緊適度，保證既不松動，也不因過緊而損壞器件。安裝器件要使用適應的工具，禁止用不適當的工具安裝或敲打式的安裝。 所有出廠的控制箱及其配件，出廠前必須通電測試，所有功能達到客戶需求后方可發貨。
|
