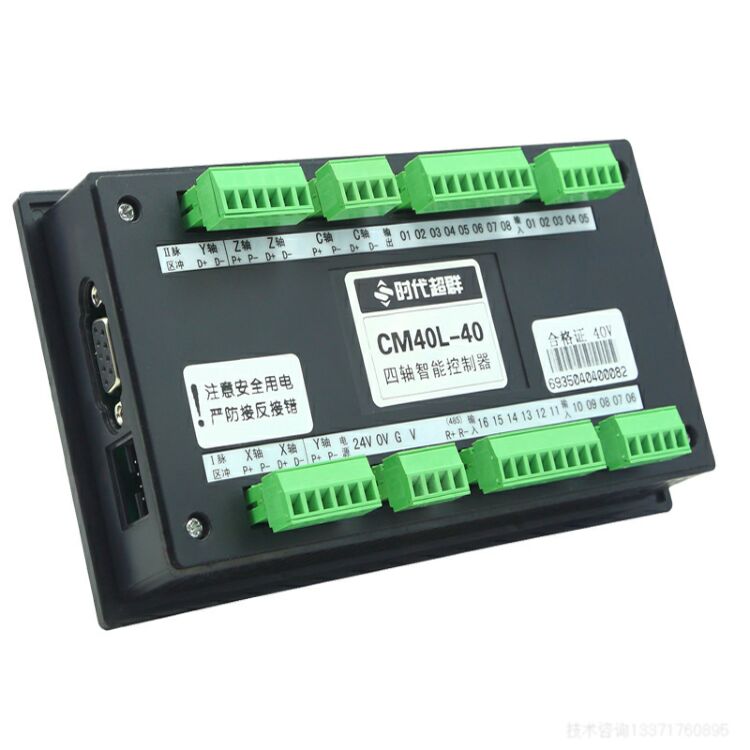

CM40L系列是基于新CM35L系列升級軟硬件推出的新產品，3.5寸彩屏顯示，支持485通信，中英文切換，編碼器輸入，上位機下載，系統具有高可靠性，高精度，噪音小，操作簡單等特點。
主要功能
自動：實際運行、空運行、單步運行、終止程序
手動：高速、點動、程序零、手動輸出
程序：編輯、新建、保存
參數：控制、速度、廠值、用戶、密碼
IO：系統、手動、實入、設入、輸出
外部手動：外接大按鈕控制電機正反轉，啟動、暫停、報警、
急停等
指令：23 條指令，包括 PLC 可用的 6 條指令
USB：可用 USB 線對系統進行供電，方便開機畫面及程序的傳
輸
隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****
可到 1A
系統資源
控制系統主要由以下幾部分組成
·3.5 寸彩色液晶屏，分辨率 320*240
1. 概述
- 2 -
·觸點按鍵陣列（38 鍵）
·專用運動控制芯片，4 軸差分脈沖輸出（信號輸出為：方
向 + 方向 - 脈沖 + 脈沖 -）
·輸入/輸出（16路光電隔離24V輸入，8路光電隔離24V輸出，
單通道額定 500mA）
·485 接口，可與 PLC 混合編程
·24V 雙電源隔離供電，分為系統供電與 IO 供電
·編碼器接口，可做專機
·USB 接口，系統供電，上位機軟件或圖片下載使用
·****程序行 480 行
·可與外部 IO 擴展板相連
技術指標
最小數據單位： 0.001mm
****數據尺寸：±99999.999mm
快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時）
****加工速度限速：9000mm/min（當脈沖當量為0.001mm時）
****脈沖輸出頻率：150KHz
控制軸數：1—4 軸（X，Y , Z, C）
聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補
電子齒輪：分子：1—99999，分母：1—99999
系統主要功能：自動、手動、程序、參數、IO 等
