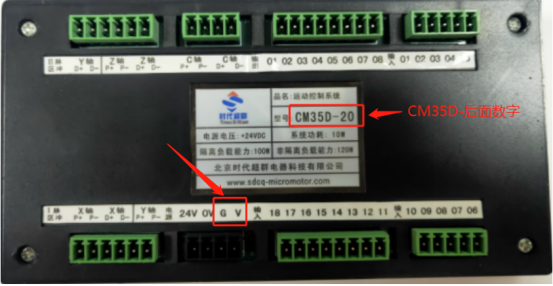

CM35D控制器輸入口和輸出口應用案例（LHC) CM35D系列控制器有單軸 雙軸 三軸 四軸 四個款，在控制器沒有上電的時候，光看外觀是看不出來幾軸的，只能看標簽上CM35D- 后面的數字CM35D-10是單軸，CM35D-20是雙軸，CM35D-30是三軸，CM35D-40是4軸控制器。這四款控制器都是8路輸出，18路輸入。見下圖
這個控制器輸入口和輸出口我們統稱為IO輸入輸出口，這個輸入和輸出口是需要供電后才能有效使用的，也就是上圖電源指示的G， V 口，這個G口接入24V電源的負極（-）電源，V口接24V電源的正極（+）電源，旁邊的24V和0V是系統的供電電源接口，如果不接，屏幕就不會亮，系統就無法運行，所以要想控制器的IO輸入口和輸出口都有效使用這四個電源口都需要接入電源，

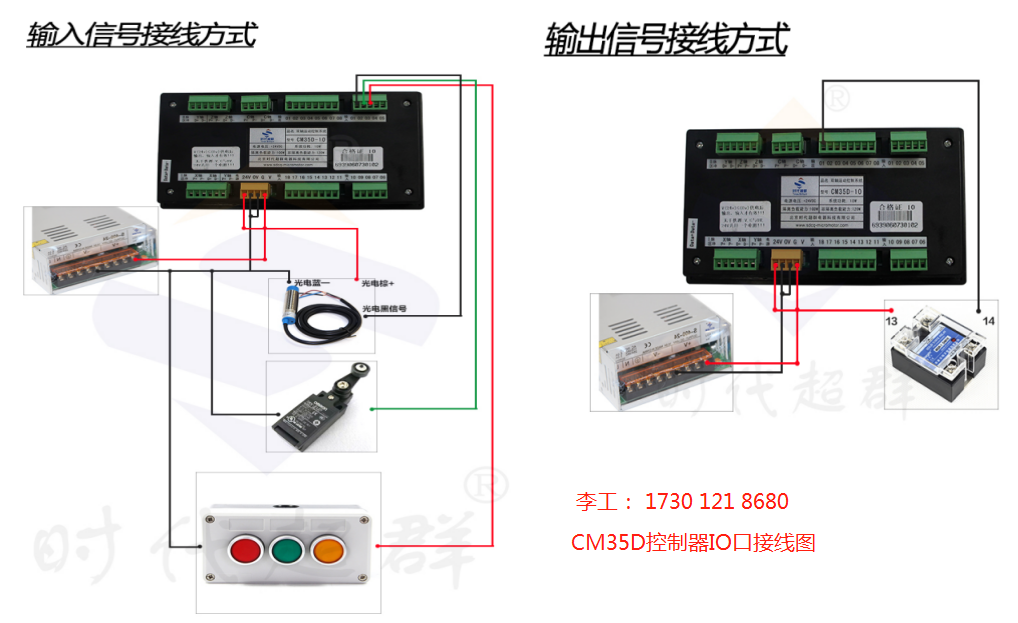

控制器的輸入口接收的是24V電源的負極信號，輸出口輸出的也是直流24V的負極低電平，這個輸出口雖然輸出24V負極，但是因功率有限，只能接繼電器，電磁閥，信號指示燈等小功率的電器元件，千萬不要當開關使用，接大功率的元器件，否則會損壞控制器造成不必要的麻煩。輸入輸出的接線示意圖見下圖
