步進電動機的結構與工作原理 機理:步進電機是利用電磁鐵原理，將脈沖信號 轉換成線位移或角位移的電機。每來一-個 電脈沖，電機轉動一個角度，帶動機械移 動一小段距離。 特點: (1)給一個脈沖，轉一個步距角。 (2)控制脈沖頻率，可控制電機轉速。 (3)改變脈沖順序，改變轉動方向。

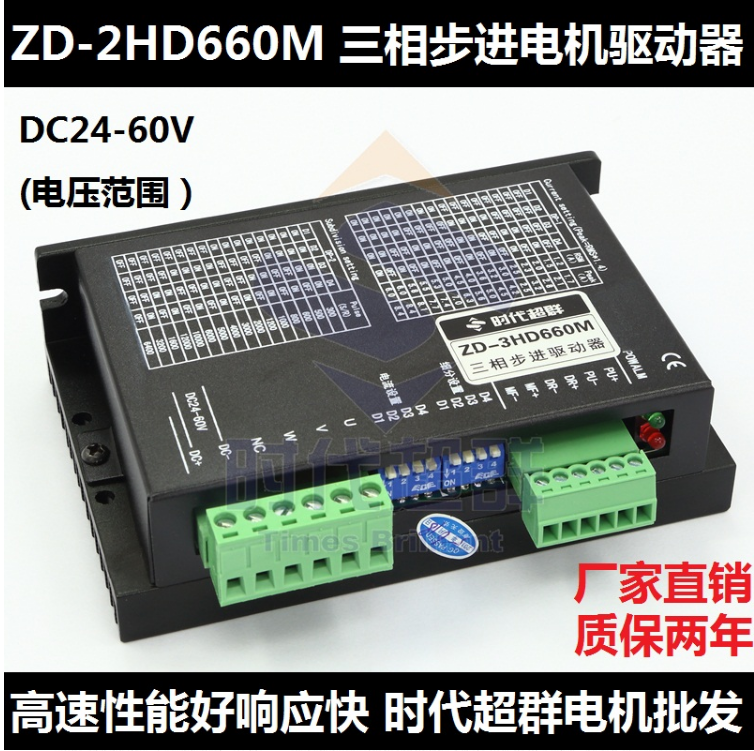

在使用本產品前，強然建議您閱讀以下安全注意事項，并在充分理解手冊所有內容以后，再開始使用。 ZD-3HD66OM是我公司將先進的DSP控制芯片和獨特的控制電路結合一起所構成的新一代全數字步進電機驅動器。 驅動電壓為DC24-60V,適配電流在6.0A以下、外徑42-86mm的各種型號的三相混合式步進電機。該驅動器內部采用類 似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音。定位精度****可達12000脈沖/轉。 該產品廣泛應用于雕刻機、點膠機、螺絲機、小型數控機床、包裝機械等分辨率較高的中、小型數控設備上。 產品特點 高性能、低價格、高速力矩大****的相位記憶功能，重新上電后電機保持在定位角度 ●可針對不同電機調節電感量，發揮步進電機****效能脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定接口采用超高速光耦隔離抗高頻干擾能力強 主要功能 ●設有16檔等角度恒力矩細分，****分辨率12000 脈沖/轉, 并可定制任意細分 ****響應頻率可達150Kpps ●無脈沖輸入時,輸出電流自動降低(默認為50%,可任意調節) 驅動電流: 0.5-6. 0A/相，16檔可調 信號電平5~ 24V兼容 ●支持脫機、使能、鎖定等功能
|
