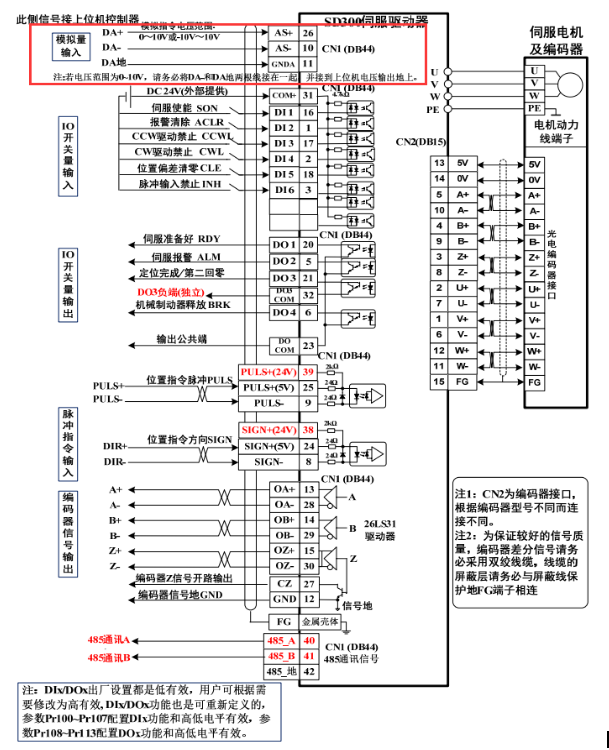

SD300驅動接線圖：

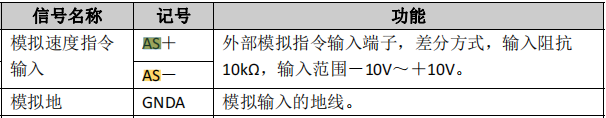

端子說明：

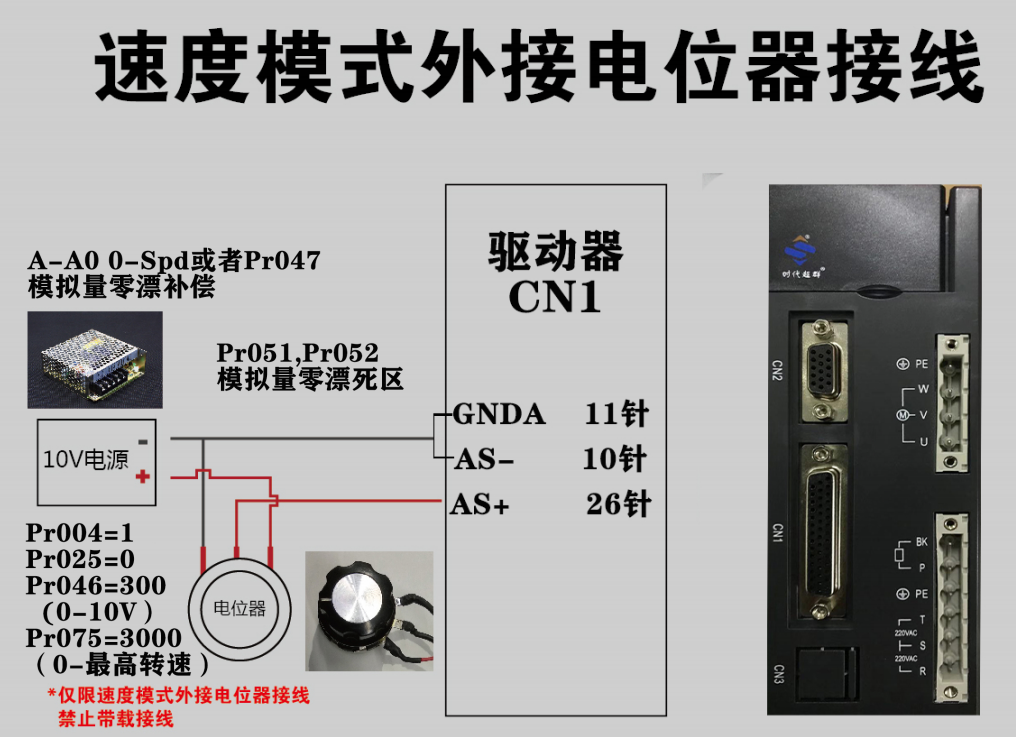

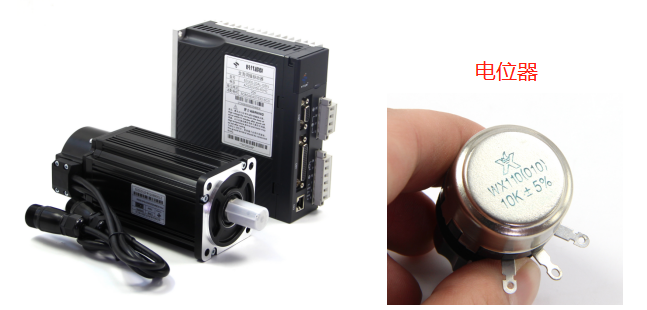

伺服驅動外接電位器主要目的是實現調速。 速度模式外接電位器：

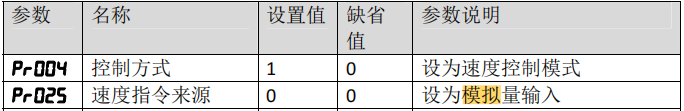

速度模式外接電位器相關參數設置：
Pr025 速度指令來源:速度控制時，設置速度指令的來源。0為模擬量速度

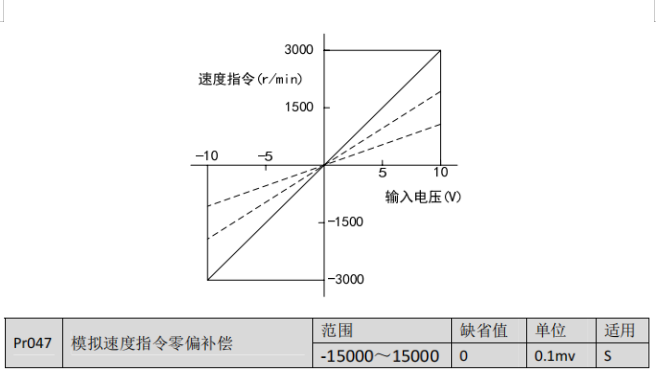

z 設定模擬量速度輸入電壓和電機實際運轉速度之間的比例關系。 z 模擬量輸入范圍是-10V~10V。

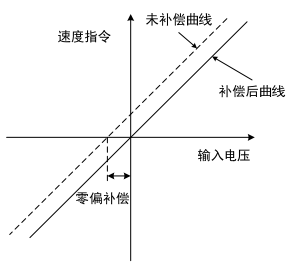

模擬量速度輸入的零偏補償量，實際速度指令是輸入模擬量減本參數值。 可以用模擬量自動調零功能，本參數被自動設置，參考 3.6.2 章節。

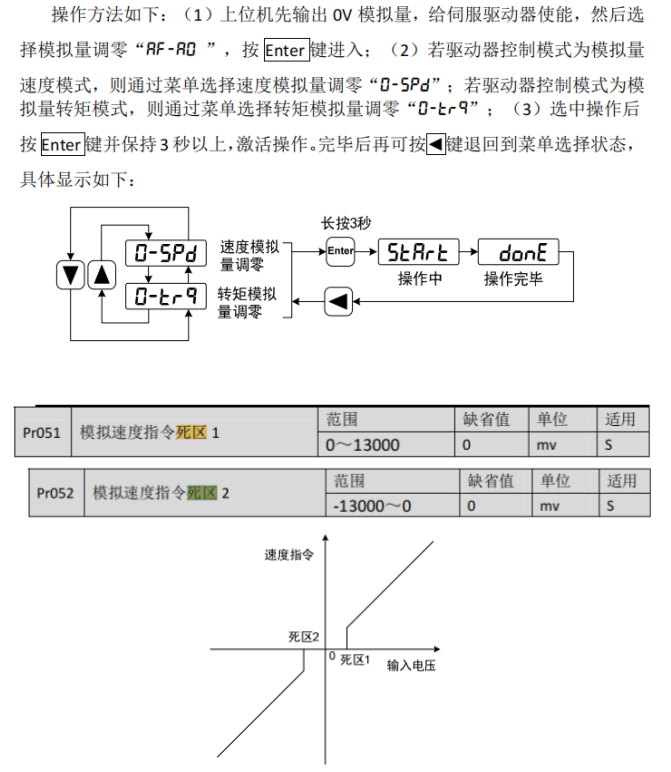

3.6.2 模擬量調零 使用該操作時，驅動器自動檢測模擬量零偏，并將零偏值寫入參數 Pr047。此操作已經將零偏參數保存到 EEPROM 中，因此不需要再執行參數寫入操作。
輸入電壓位于死區 2(參數 Pr052)～死區 1(參數 Pr051)之間時指令強制為 0。

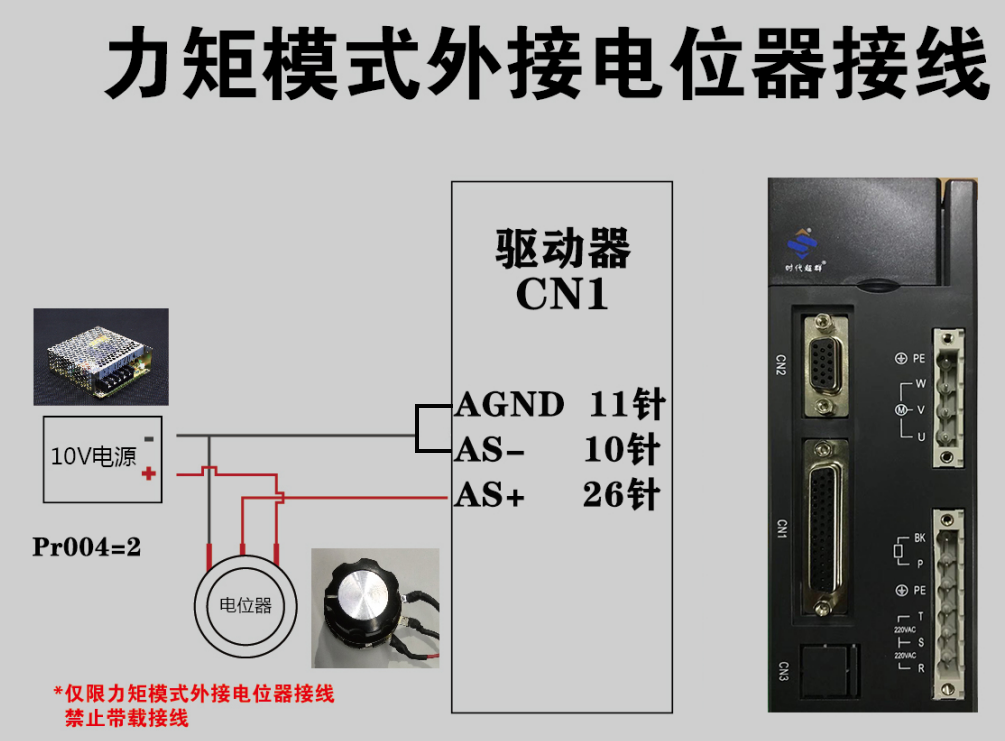

z 設置伺服電機的允許的****限速。 z 與旋轉方向無關。 z 如果設置值超過系統允許的****速度，實際速度也會限制在****速度以內。 力矩模式外接電位器：
|
