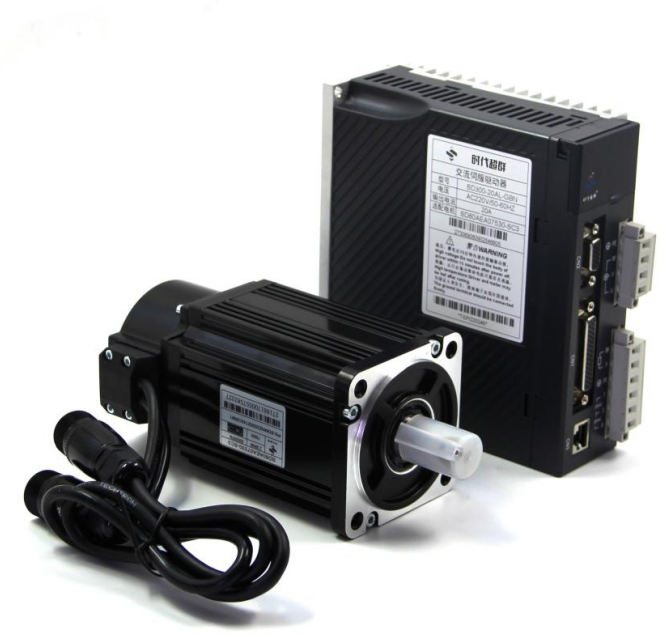

SD300 系列面板由 5 個 LED 數碼管顯示器，5 個按鍵▲、▼、◄、E、S，用來顯示系統各種狀態設置參數等。操作都是分層操作，由主菜單逐層展開，操作面板如下圖所示： SD300 操作面板

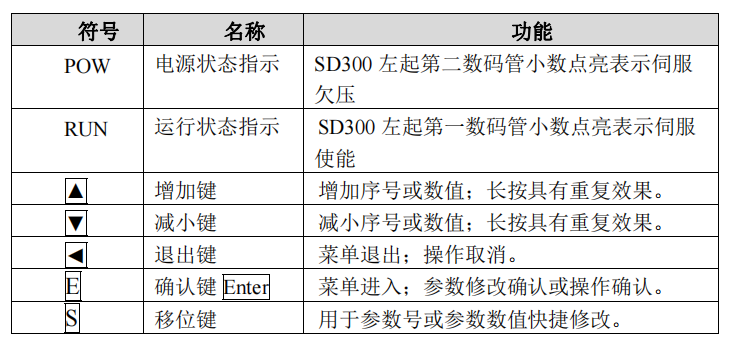

面板說明
按鍵詳細介紹： S鍵：即位移鍵，用于參數號或參數數值快捷修改。可以快捷切換到個.十.百.千位修改參數。 E鍵：即確定鍵Enter，按此鍵可進入?yún)?shù)，更改參數后需按確定鍵后再退出參數。 ▲鍵：即上升鍵，此按鍵可向上查找所需參數，上調參數大小。 ▼鍵：即下降鍵，此按鍵可向下查找所需參數，下調參數大小 ◄鍵：即返回/退出鍵：此按鍵可退出當前參數或返回上一層參數。 參數設置

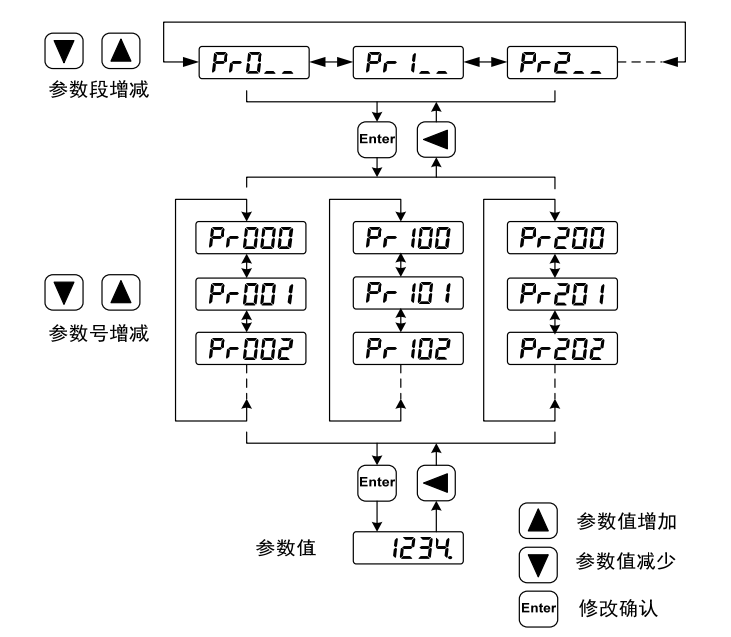

參數采用參數段+參數號表示，百位數是段號，十位和個位是參數號。例如參數 Pr105，段號是“1”，參數號是“05”，數碼管顯示為“Pr105”。 在主菜單下選擇參數設置“Pr- ”，按 Enter 鍵進入?yún)?shù)設置方式。具體設置方法如下： 1）首先用 ▲、▼鍵選擇參數段，選中后，按 Enter 鍵，進入該段參數號選擇。 2）其次再用▲、 ▼鍵選擇參數號，選中后，按 Enter 鍵顯示參數值。 3）用▲、▼鍵可以修改參數值，按▲或▼鍵一次，參數增加或減少 1，按下并保持▲或▼鍵，參數能連續增加或減少。 4）用 S 鍵可以改變當前被修改的參數位 （個位、十位、百位、千位或萬位），當某參數位處于被修改的模式時，該參數位對應的數碼管小數點被點亮，參數值被修改時，數碼管小數點閃爍，按 Enter 鍵確定修改數值有效，此時數碼管小數點常亮不閃爍，修改后的數值將立刻反映到控制中(部分參數需要保存后重新上電才能起作用)。 5）此后還可以繼續修改參數，修改完畢按◄鍵退回到參數號選擇狀態。如果對正在修改的數值不滿意，不要按 Enter 鍵確定，可按◄鍵取消，參數恢復原值。 修改后的參數并未保存到 EEPROM 中，若需要****保存，請使用參數管理中的參數寫入操作。 以修改Pr098(使能）為例：
常用參數介紹： Pr000:操作密碼默認值315（部分參數修改需要把這個參數改為316之后才能修改） Pr002：電機代碼（這個參數就是電機的型號，需要把電機型號對應的代碼寫到這里。如果這個參數設置不對的話電機會異響或抖動。設置這個參數之前需要改操作密碼，否則這個參數是無法修改的。這個參數改好后需保存斷電重啟后生效） Pr098:使能（數碼管從左往右第一個小數點亮代表驅動器有使能，表示Pr098=1或外部使能已打開。Pr098=1為有使能，Pr098=0為無使能。） 參數管理

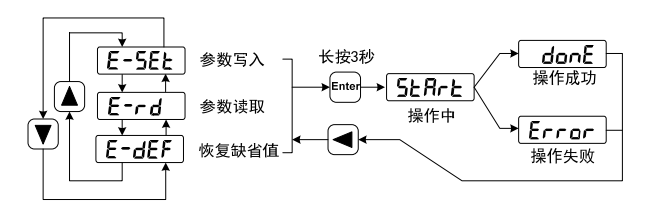

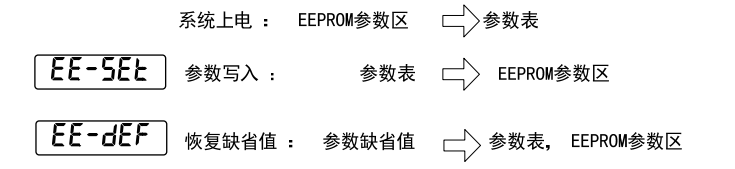

參數管理主要處理參數表與 EEPROM 之間操作，在主菜單下選擇參數管理“EE- ”，按 Enter 鍵進入?yún)?shù)管理方式。 選擇操作模式，共有 3 種模式，用▲、▼鍵來選擇。選中操作后按下 Enter鍵并保持 3 秒以上，激活操作。完畢后再可按◄鍵退回到操作模式選擇狀態。 z 參數寫入 表示將參數表中的參數寫入 EEPROM。用戶修改了參數，僅使參數表中參數值改變了，下次上電又會恢復成原來的數值。如果想****改變參數值，就需要執行參數寫入操作，將參數表中參數寫入到 EEPROM 中，以后上電就會使用修改后的參數。 z 恢復缺省值 缺省值即為系統默認值，表示將所有參數的缺省值（出廠值）讀到參數表中，并寫入到 EEPROM 中，下次上電將使用缺省參數。當用戶將參數調亂，無法正常工作時，使用這個操作，可將所有參數恢復成出廠狀態。因為不同的驅動器型號和電機型號對應的參數缺省值不同，在使用恢復缺省參數時，必須先保證電機代碼(參數 Pr002)的正確性。

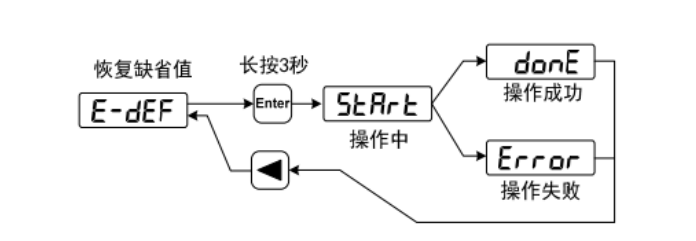

設置電機代碼并恢復出廠設置方式如下： a.參數Pr000改為316 b.參數Pr002改為電機對應代碼 c.關掉使能（Pr098=0)或拆掉CN1插頭，RUN燈滅表示無使能 d.找到E-DEF長按確定鍵出現done斷電無顯示后重啟，如圖：

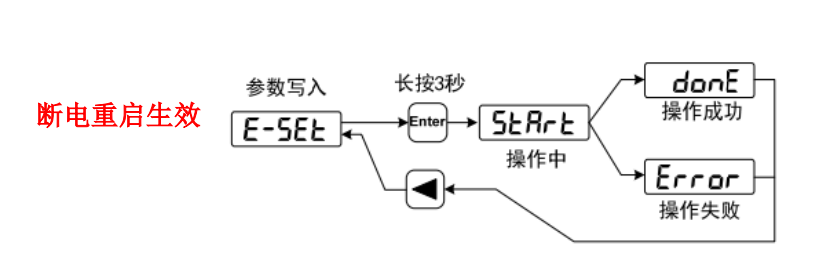

參數保存方法：
|
