ZM-6608是我公司基于BiCD工藝集成電路開發的高
性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽
命長、易于使用等特點
產品特點
高集成度高可靠性無刷直流(BLDC)電機控制器
三相全橋，PWM 方波驅動控制
過流保護措施，過載時立即關斷輸出及時保護電機
純硬件設計，高速度，高抗干擾能力
寬幅電壓兼容 DC12-60V
低發熱，大功率
主要功能
欠電壓( ≤ 12V )、過壓 60V±8V
堵轉 3 秒自動關斷輸出
霍爾錯誤保護
輸出 8A，過流關斷輸出
支持內置電位器、外接電位器、模擬電壓和 PWM 調速
帶有使能反轉功能，靈活配合常開、常閉控制系統
具有緩啟動功能，避免電流過沖，有效保護電機
緩啟動時間多檔定制（0S、1S、3S、10S）默認 1S
保護恢復
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除
保護。
1.欠壓保護，驅動器供電電壓低于11V時驅動器進入保護狀態。解除
此保護請先斷電，將電源電壓調高至12V后再通電。
2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除
此保護請先斷電，將電源電壓調低至60V后再通電。
3.堵轉保護，當電機堵轉3秒后驅動器會關斷輸出并進入保護狀態，
此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通
電。
4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀
態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。
注意 ！ 為避免勿保護情況發生 ， 在不需要電機轉動時 ， 請將使能置
小 低或將調速降至最小( ( ( ( 電位器擰至****、模擬電壓降至 0V ， PWM降 降
至 至 0%)

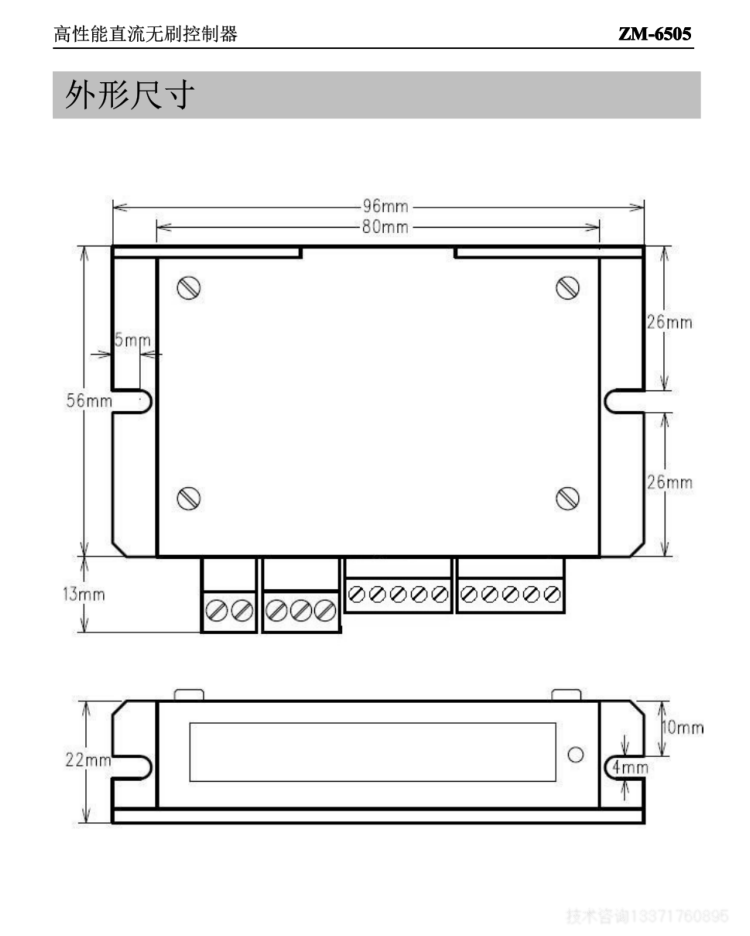

外形尺寸圖
|
