1，主要功能
自動：自動運行 空運行 但不運行
手動：電機正反轉 回程序零 回機械零 輸出控制 程序：陳序的編輯 讀入 刪除 保存 參數：系統參數 系統自檢 IO設置 用戶及廠商密碼管理等 外部手動：控制電機正反轉 啟動 暫停 報警 急停等 指令豐富：25條控制指令 USB：可以直接用usb線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作 隔離IO口：帶有與系統隔離的輸入輸出口，輸出口能力****可到1A 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本
2，系統組成 控制系統主要由以下幾部分組成
高性能 高速度32位 液晶顯示器（分辨率：192*64） 專用運動控制芯片（差分信號輸出為：脈沖+方向） 輸入/輸出（18路光電隔離24V輸入，8路光電隔離24V輸出，打包通道額定500mA) ****程序行480行 觸點按鍵陳列（28鍵）
3，技術指標 最小數據單位：0.001mm
****數據尺寸：±99999.999mm 快速運動限速：9000mm/min（當脈沖當量為0.001mm時） ****加工速度限速：9000mm/min（當脈沖當量為0.001mm時） ****脈沖輸出頻率：150KHz 控制軸數：1-4軸（X Y Z C) 聯動軸數：X Y Z C 軸可做直線插補，X Y可做圓弧插補 電子齒輪：分子：1-99999 分母：1-99999 系統主要功能：自動 手動 程序 參數 自檢 設置等

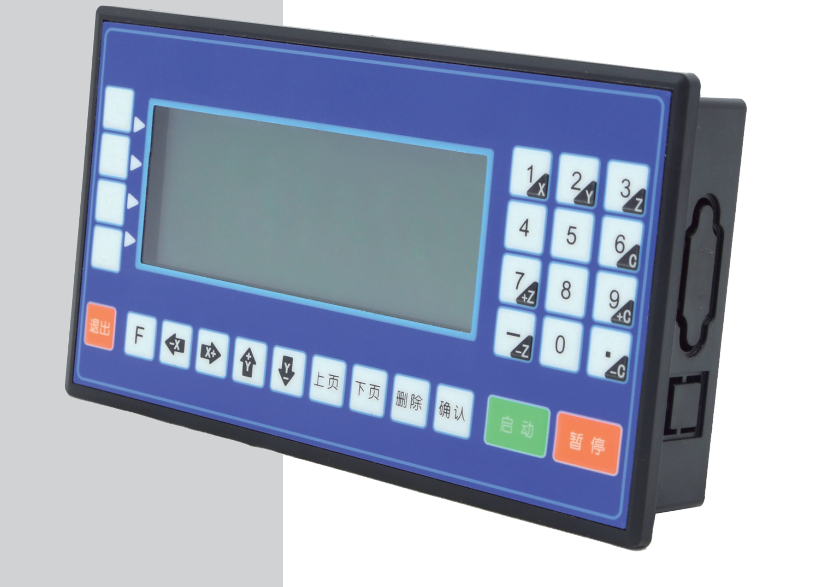

4，外觀及面板 外形尺寸：長X寬X厚 174x94x45mm 嵌入口尺寸：長X寬X 162x84mm 前面板厚5mm
若有問題聯系李工13121131208
|
