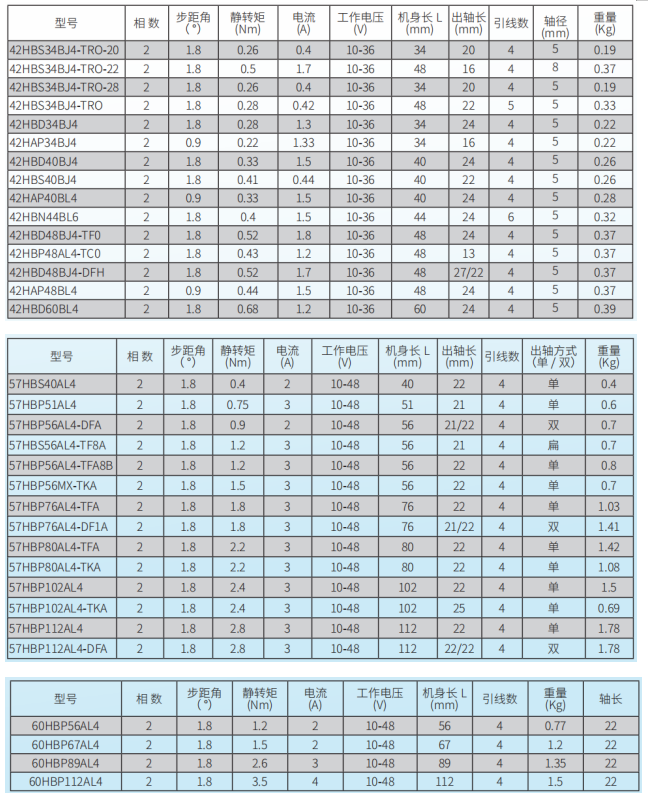

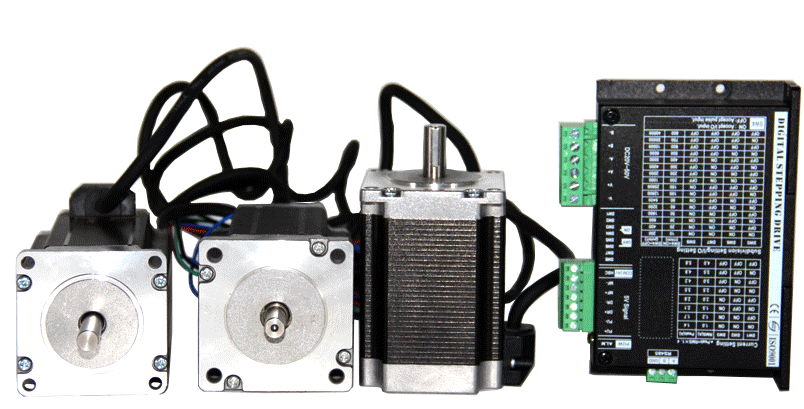

DM542-485工作電壓為 DC20-50V，適配電流 4.0A（峰值 5.6A）以下，具有過流，過壓等保護，脈沖zuigao響應頻率可達 200Kpps，當使用內部位置時，脈沖和方向接口可用于傳感器信號輸入，接受 485控制運行。適用42-60mm 的各種型號的兩相步進電機，產品列表如圖：

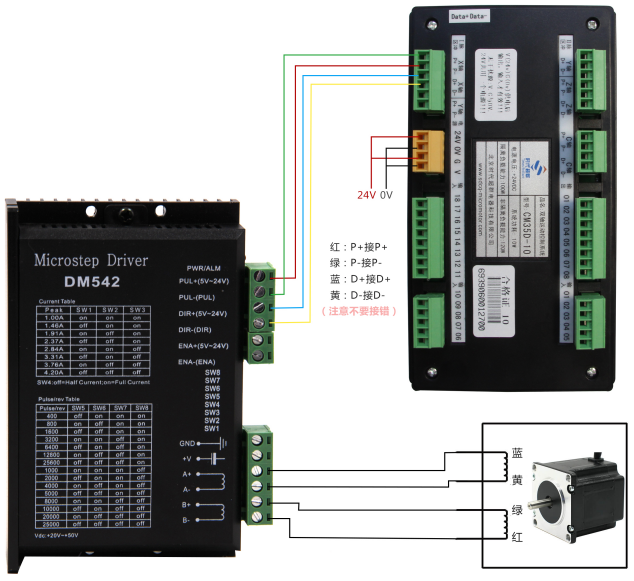

驅動器接線圖如圖：

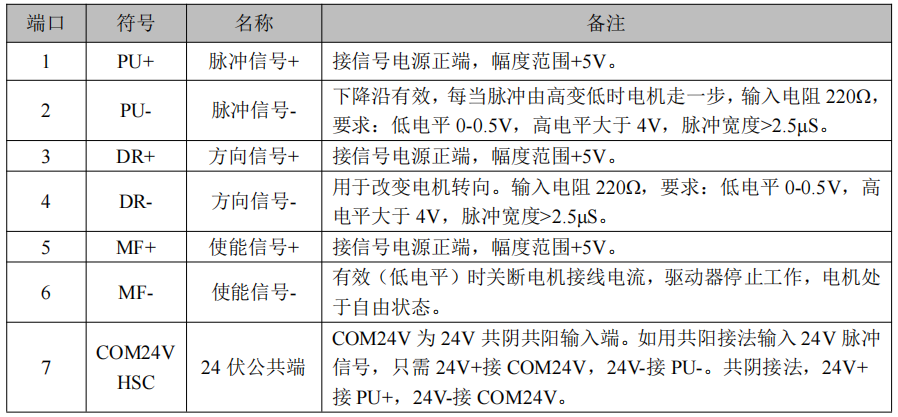

控制信號輸入端口

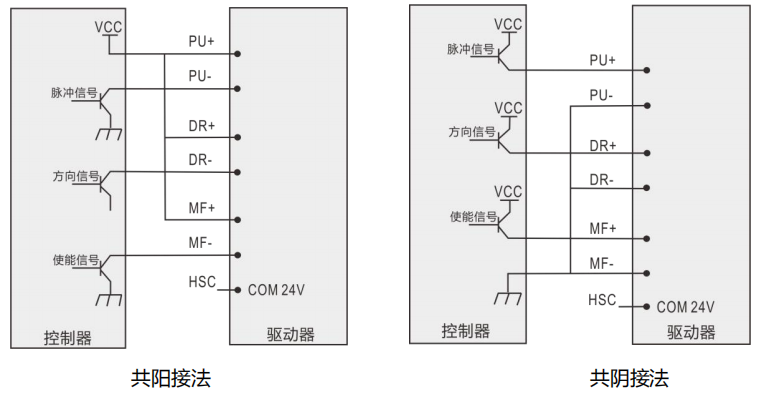

控制信號接線 l5V 信號接法

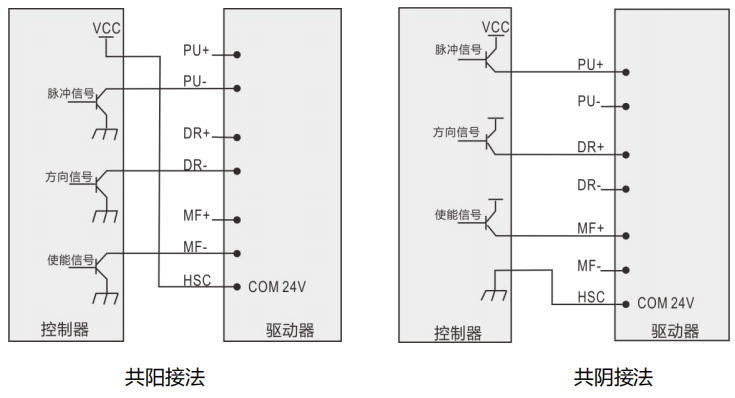

l 24V 信號接法
驅動器細分設置：

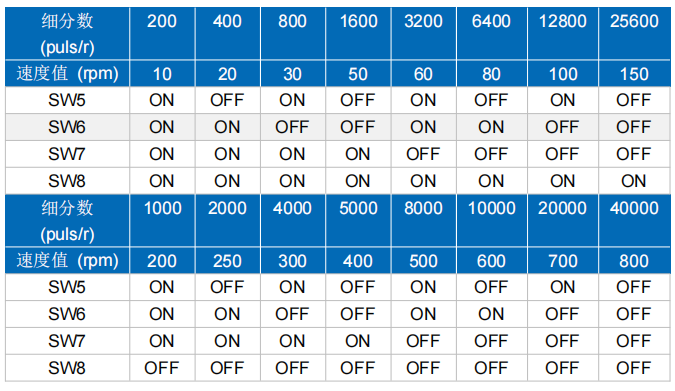

細分設置和 I/O 模式設置由撥碼開關 SW4 控制。 當 SW4=OFF 時，則為細分設置模式； 細分和速度由撥碼開關 SW5~SW8 設定，共 16 檔。

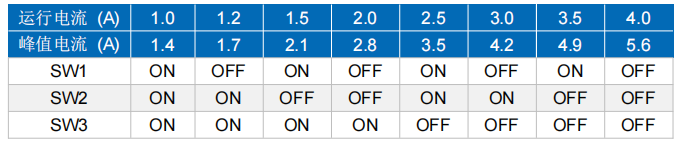

驅動器工作電流由撥碼開關 SW1~SW3 設定，運行電流為工作有效輸出電流。峰值電流=運行電流×1.4。
當 SW4=ON 時，則為 I/O 模式 處于 IO 模式時，脈沖口當做輸入口 1，方向口當做輸入口 2。默認輸入口 1 功能號定義速度控制信號 1 輸入，輸入口 2 功能號定義速度控制信號 2 輸入，輸入口 3 功能號定義使能信號輸入。

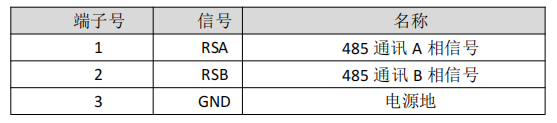

驅動器485通訊功能： RS485通訊端子定義：
調試時與電腦連接接線示意圖

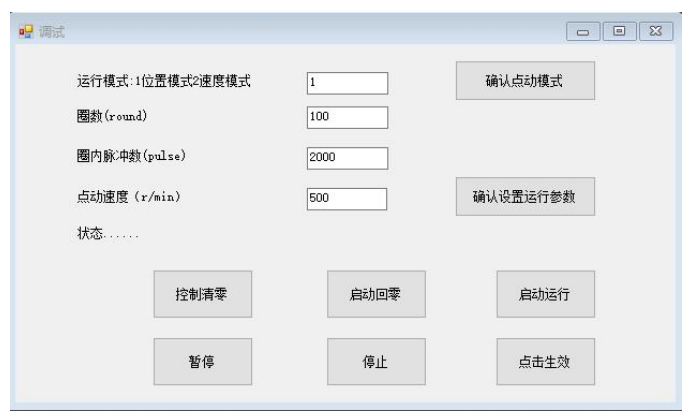

1、驅動器與PC 機、文本顯示器或STU 伺服調試器連接的電纜必須為專用電纜（視用戶情況隨機附送）使用前請確認，以免發生損壞。 2、驅動器與 PC 機連接時必須保證供給驅動器的電源為隔離電源，若不能確定，請用隔離變壓器將 PC 隔離起來，以免損壞 PC 機。 ！注意 1、輸入電壓不能超過 DC50V； 2、驅動器溫度超過 80 度時驅動器停止工作，故障指示燈 ALM 亮。出現過熱保護請加裝散熱器； 3、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復； 調試軟件 驅動器可通過 485 接口與電腦通信。電腦端需要配 USB 轉 485 的轉換工具。 將驅動器撥碼 sw4 撥到 on，進入內部模式，將驅動器 PA28 號參數改 1 進入內部位置模 式，或者 PA28 號參數改 2，PA61 號參數改 0，進入 485 控制速度模式。驅動器斷電再上電，點擊工具欄的點動調試按鈕，彈出點動調試界面，修改運行模式，進入 485 控制點動模式。
注意回零和啟動位置之前，要控制清零，以清除控制字的值，對應功能有控制字對應位0>1 變化時啟動。

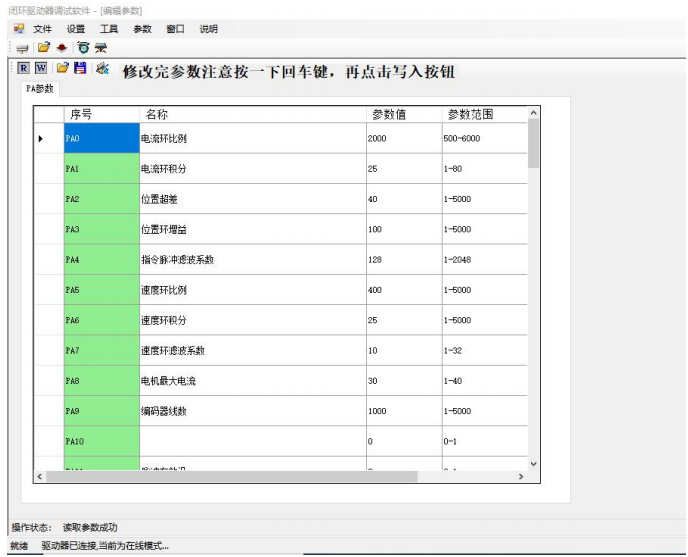

在電腦設備管理器里面查看識別到的串口號，選擇對應的串口，按照默認的通信設置參數，點擊連接驅動，軟件左下角狀態欄顯示驅動器已連接，當前為在線模式。 注意：如果打開本地參數，打開之后直接點擊寫入即可。如果要手動修改參數，一定要先點擊讀取參數，再進行修改，否則會因寫入不恰當?shù)膮?shù)導致驅動器工作異常。
|
