這個時候呢，需要一個24v電源接 一個控制器，一個驅動器，把他們連接即可 電機上有電機線，這個需要連接到驅動器上，連接到驅動器的U V W PE 口，（閉環的話注意線序，按顏色區分）沒有特定的情況下，不分線序的 控制器的話，脈沖和方向端口連接線對應到驅動器上的端口，對應端口連接即可，在連接24v電源的正負極，一定要注意端口，不能出現連接錯誤 驅動器外接電源，因為選的是ls3522，高壓驅動器，所以不能連接24v電源，要直接接電源，才能使用，如果電源過小，即使連接準確，打開開關也無用 當所以的線路連接無誤后，開始調節波妞

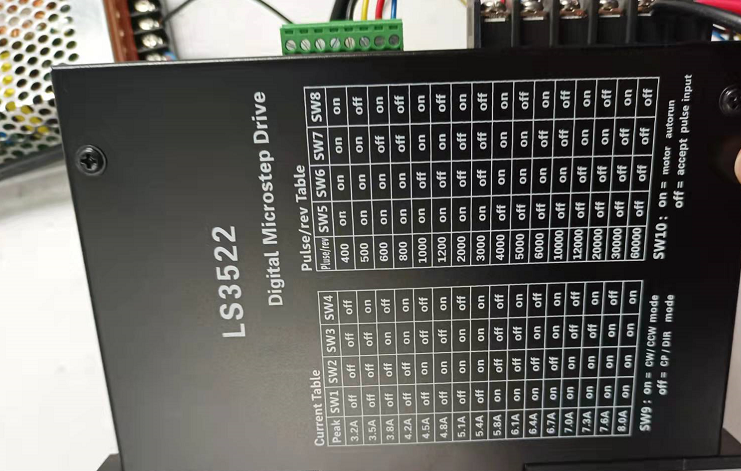

看如圖，上面代表的是不同電流和細分，不同情況下如何去把撥碼開關按到上面對應的位置，可以根據自己的一個實際情況去按撥碼
如果按照步驟進行，線路連接無誤后，打開電源，控制器啟動按下就可以正常運行，停止便會停下，還有反轉都可以正常操作
