ZD-3HE2270D三相步進驅動器應用與接線定義

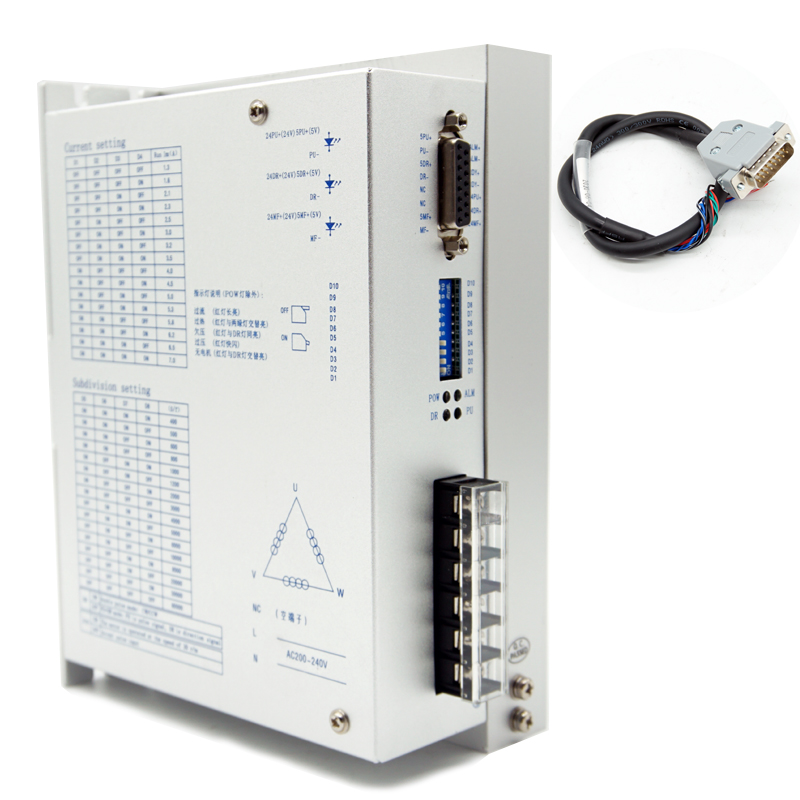

ZD-3HE2270D驅動電壓為AC80V-290V，適配電流在1.3A到7.0A、外徑57-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，定位精度****可達60000步/轉。該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上。 驅動器的接線圖如下：
注意! 1、輸入電壓低于AC80V高于AC290V時，驅動器會自動保護；
2、輸入控制信號電平為5V，當高于5V時需要接限流電阻，驅動器自帶24V的信號接口；
3、輸入脈沖信號下降沿有效；
4、驅動器的散熱風扇在當驅動器的溫度超過48゜時才開始工作
5、驅動器溫度超過80゜度時驅動器停止工作，故障指示燈ALM亮，直到驅動 器溫度降到50度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加 裝散熱器； 6、過流（負載短路）故障指示燈ALM亮，請檢查電機接線及其他短路故障， 排除后需要重新上電恢復；
7、無電機故障指示燈ALM亮，請檢查電機接線，排除后需要重新上電恢復。

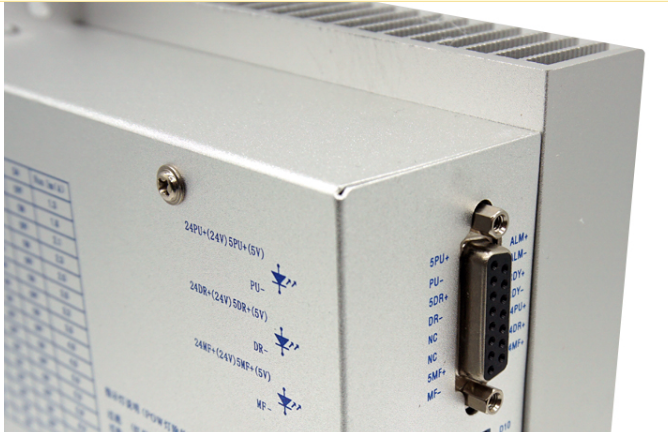

ZD-3HE2270D驅動器控制信號端口接口采用DB15接頭，可以提供****程度的保護，防止電磁干擾、射頻干擾導致數據損壞，進行有效屏蔽，適用于附近任何電氣噪聲大的環境。

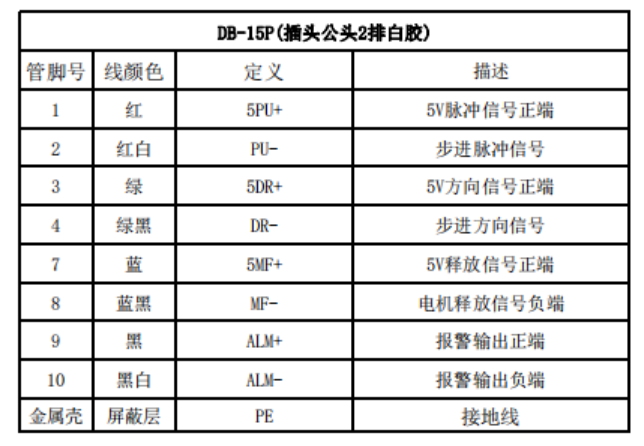

DB15插頭信號線出線定義如下：

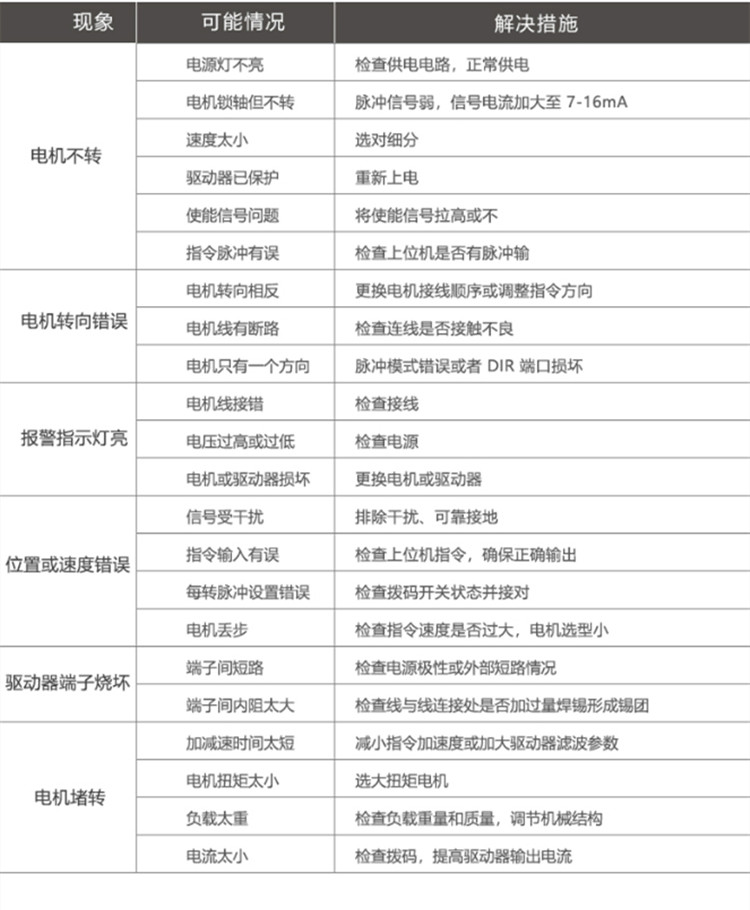

ZD-3HE2270D驅動器出現的問題與解決措施如下圖：
