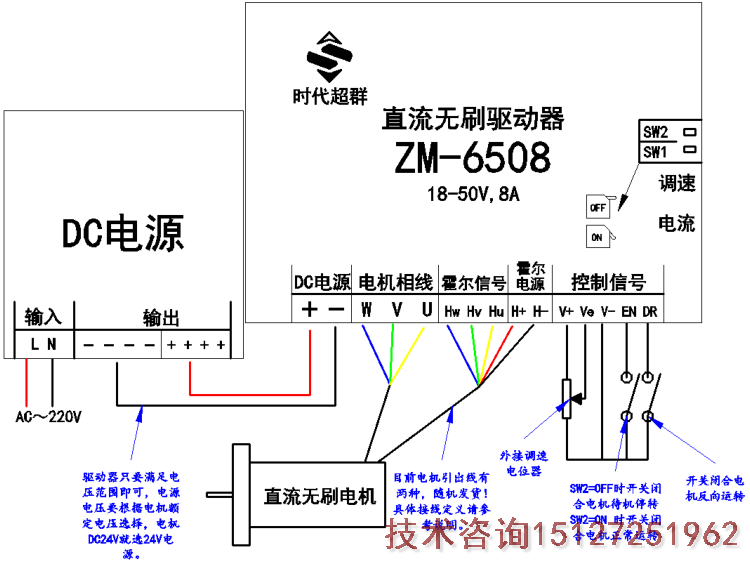

ZM-6505驅動接線
線號
+
-
W
V
U
Hw
Hv
Hu
H+
H-

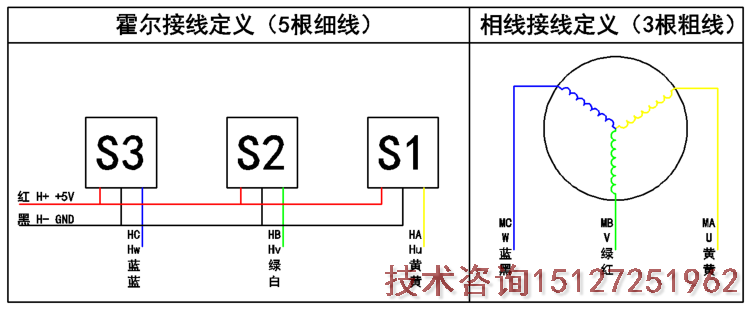

電機線顏色
DC24V+
DC24V-
藍（粗）
綠（粗）
黃（粗）
藍（細）
綠（細）
黃（細）
紅（細）
黑（細）
驅動設置：
控制信號不接任何線（懸空）
撥碼SW2撥到OFF狀態（打到上面）
撥碼SW1撥到ON狀態 （打到下面）
將RJ1右旋至****
接通電源后通過調節RJ2可調節電機轉速（左旋電機轉速降低，右旋電機轉速增加）
