各種系列的都可以使用電位器來控制頻率輸出，電位器接線0~10v電壓。

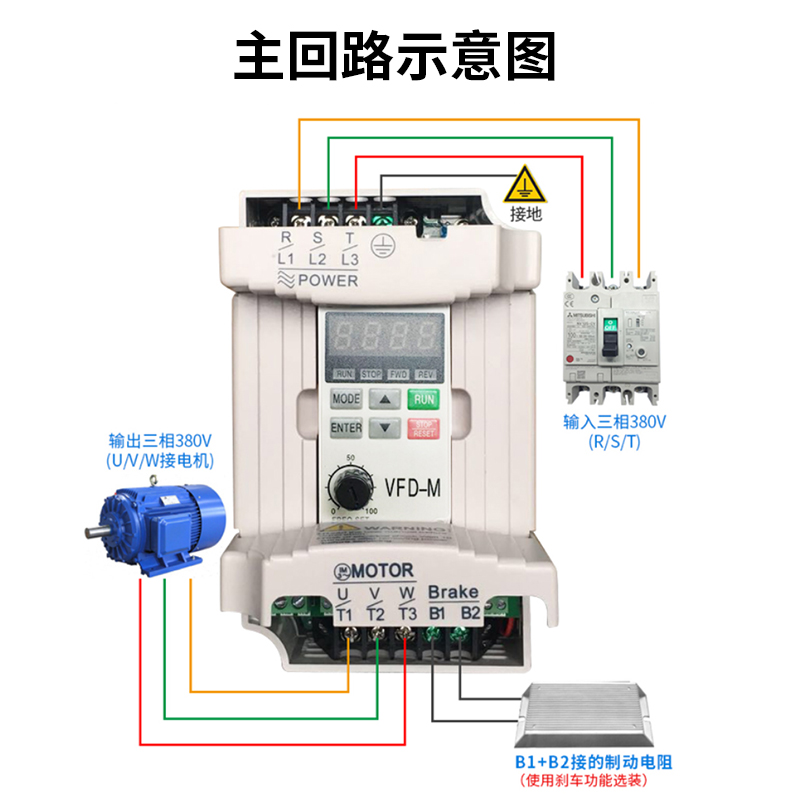

首先外部電位器后面有3個端子，分別是1、2、3。 將電位器的3號端子連接在變頻器+10V的位置，將電位器的2號端子連接在變頻器AVI的位置，將電位器的1號端子連接在變頻器ACM的位置。具體接線方法  接線端子原理
其中，+10V 是速度設定用電源，是模擬信號的頻率設定電源，+10Vdc 3mA(可調電阻3~5kΩ)，AVI是模擬電壓頻率指示，電壓范圍是0 ~ 10VDC，對應到0~****輸出頻率，ACM是模擬信號公共端，是模擬信號的共同端子。

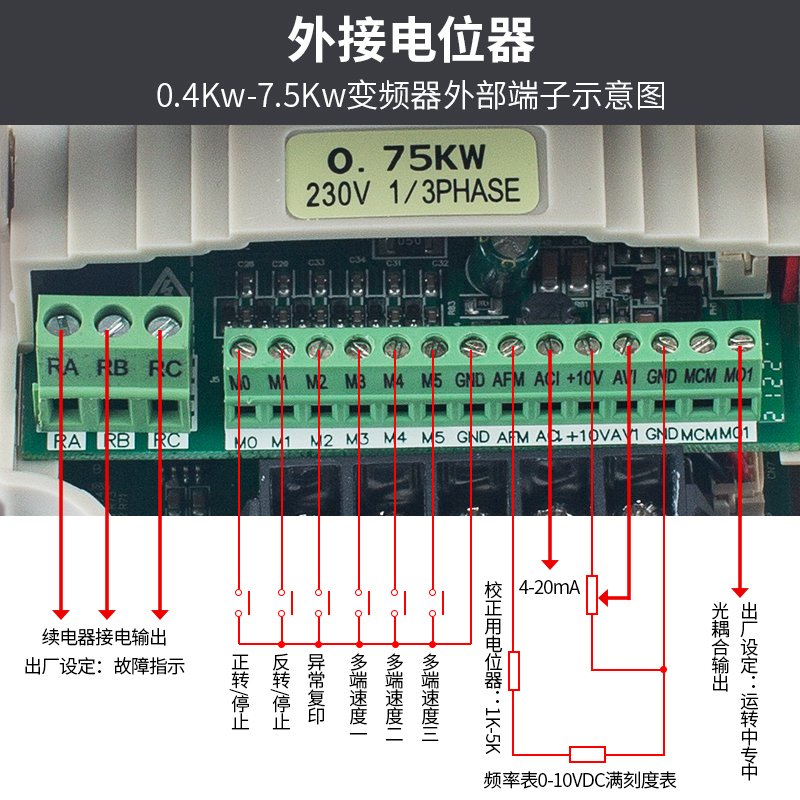

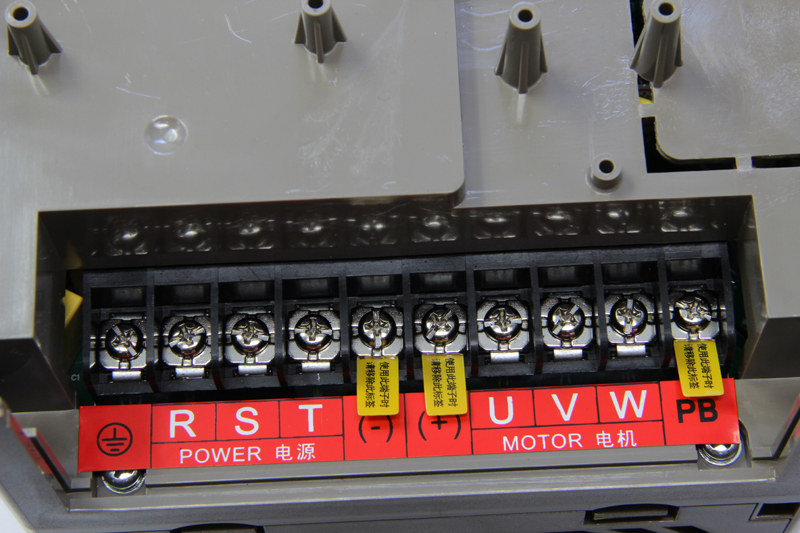

控制端子位置示意 連接好之后，開始設置參數，首先設置頻率來源，02.00是頻率輸入來源設定
02.00參數說明
我們現在是用外部電位器，應該選擇1，也就是主頻率輸入由模擬信號0-10V，先進入02.00，然后通過上下箭頭，選擇1，再按確定鍵保存，確定好之后，然后返回主界面。 然后設置運轉指令來源，02.01是運轉指令來源設定
02.01參數說明
我們是在變頻器的面板上啟動，應該選擇0，也就是數字操作器控制，先進入02.01，然后通過上下箭頭，選擇0，再按確定鍵保存，確定好之后，然后返回主界面。  流程總結：
1、將外接電位器的兩端分別接變頻器的+10V和ACM，將電位器的滑動端接電壓輸入端AVI。
2、變頻器與外接電位器之間的連接線要選用屏蔽線，且要三線均屏蔽的，如果變頻器與外接電位器之間距離超過2米，就要考慮屏蔽線的質量，線徑不能小。
3、如果變頻器與外接電位器之間距離超過10米，那么在保證屏蔽線的質量和線徑下，還需要再套鐵管。在保證屏蔽線的質量和線徑下套鐵管，距離可以超過200米，原則是變頻器端，線路壓降可以忽略，若壓降過大，可以用單芯銅線屏蔽代替屏蔽線。
4、變頻器的控制如果采用閉環自動控制，必須將工藝參數，如生產過程中的流量、液面、壓力、溫度等通過變送器、調節器轉換為4～20mA的信號，送至變頻器的信號輸入端，才能達到變頻控制的目的。頻率的設定可以通過外接頻率設定電位器的方法來實現。
