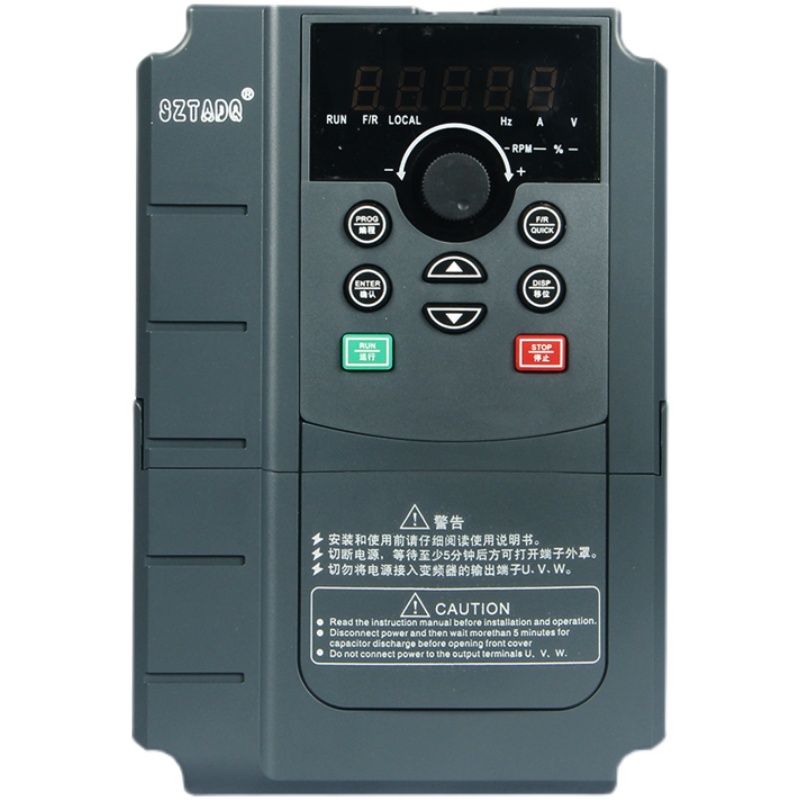

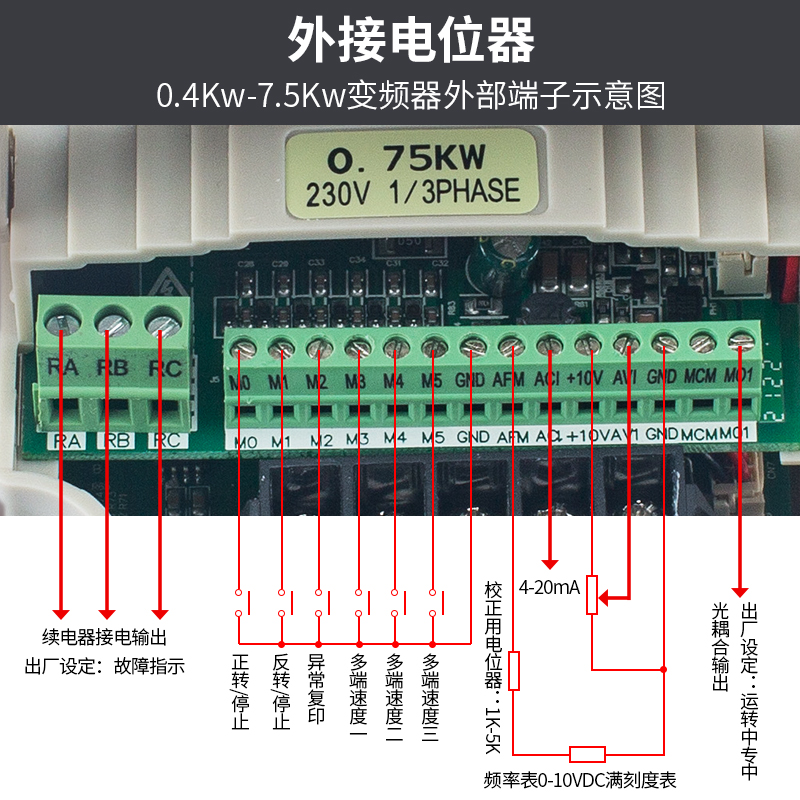

變頻器要能正常運行，必須具備兩個基本上條件，就是頻率信號和運行信號，我們先來講第一個條件，就是變頻器的頻率信號。 我們使用變頻器目的，就是通過改變變頻器的輸出頻率來改變電動機的轉速，那么如何調節變頻器的輸出頻率呢？關鍵就是要改變頻器提供頻率的信號，這個信號就稱之為“頻率給定信號”，頻率信號來源有以下幾個方式： 一、操作器面板給定 操作器面板給定是變頻器******的頻率給定方式，用戶可以通過變頻器操作器面板上的電位器、數宇鍵或上升、下降鍵，來直接改變變頻器的設定報率。 操作器面板給定的****優點就是簡單、方便，同時又具有監視功能，即能夠?qū)⒆冾l器運行時的電流、電壓、轉速等實時顯示出來。 如果選擇鍵盤數宇鍵或上升、下降鍵給定，則由于是數字最給定，精度和分辨率非常高。如果選排操作器上的電位器給定，則屬于模擬量給定，精度稍低，但由于無需像外接電位器的模擬量輸入那樣另外接線，實用性非常高。 二、外部電位器給定 就是通過從變頻器外部輸入的電位器來調節頻率
三、多功能輸入端子給定 通過變頻器的多功能輸入端子來改變變頻器的設定頻率值，該端子可以外接按鈕或plc、繼電器的輸出點。 在變頻器功能輸入端子中，經過功能設置，使其中的兩個或多個端子用于頻率給定。常用的有： 1、正轉、反轉給定：在多功能輸入端子中任選兩個，經過功能預置，使之成為“正轉”端子和“反轉”端子，如下圖所示。 2、多段速度給定：在多功能輸入端子中任選若干個，經過功能預置，使之成為多段速控制端子，如下圖所示，則通過該幾個端子的不同組合，可以得到不同的轉速。 四、模擬量給定 就是通過變頻器提供的RS485接口或PLC給定。模擬量給定是通過變頻器的模擬量端子從外部輸入模擬量信號進行給定，并通過調節模擬量的大小來改變變頻器的輸出頻率。 1、電壓信號給定：在大多數情況下，是利用變頻器內部提供的給定電源，通過外部接入電位器來得到所需的電壓信號，多數變頻器常常有兩個或兩個以上的電壓信號輸入端。 給定電壓的范圍有：0~ +10V、0~±10V、0～+5V、0～±5V等。 2、電流信號給定：給定范圍有：0～20mA和4~20mA。 3、脈沖給定。頻率給定信號為脈沖信號。
