CM系列控制器判斷跳轉案例1 大家好，我們今天講解判斷跳轉的作用和應用。有很多客戶朋友買了我們的控制器，不知道判斷跳轉是個什么意思。
我們就用4期的篇幅，每期用一個案例來講解判斷跳轉是干什么用的，讓客戶吃透這個指令的含義！ 動作：給信號，電機走一段距離。

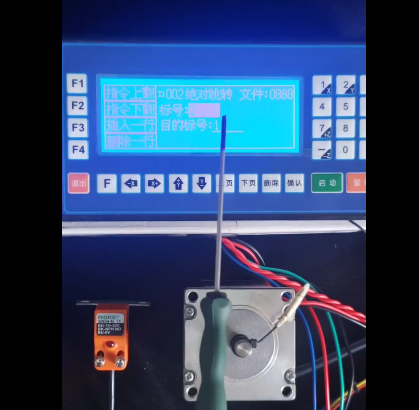

這么一個簡單的動作，我們需要用到判斷跳轉。我們準備一個感應開關來模擬給信號的動作，我們來看程序面板，輸入口代表信號連接的輸入口號；條件：通/斷，代表：如果符合當前通斷的條件，則跳轉至目的行號；目的行號就是跳轉的地址。假如，我們信號通了，我寫的條件是“通”，那么屬于符合條件，就可以跳轉到目的標號（注意這里是標號，不是行號）。所以我們這里編寫的是，輸入口號：1，條件：通，目的行號：3（標號3就是電機走的一步）。 下一步我們要編一個“****跳轉”，****跳轉和判斷跳轉一般是成對出現的，他的作用是起到一個保護作用。

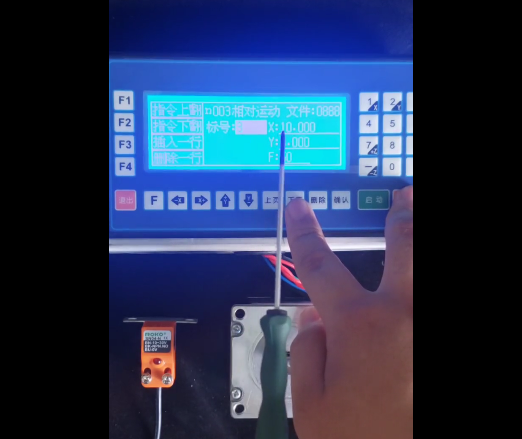

如果判斷跳轉的條件不符合，也就是說我們不通信號，那么系統就會接著讀下一行，這時我們編寫一個****跳轉，讓他無條件跳轉第一行，那么電機就不會轉，也就起到了保護作用。****跳轉的定義就是無條件跳轉到目的行號。 那一行就自然編寫一個相對運動，標號3，讓電機轉就可以了。
所以程序是這樣：1 判斷跳轉 標號1 輸入口號：1 條件：通 目的標號：3 2 ****運動 標號2 目的標號1 3 相對運動 標號3 X：10 F：500
