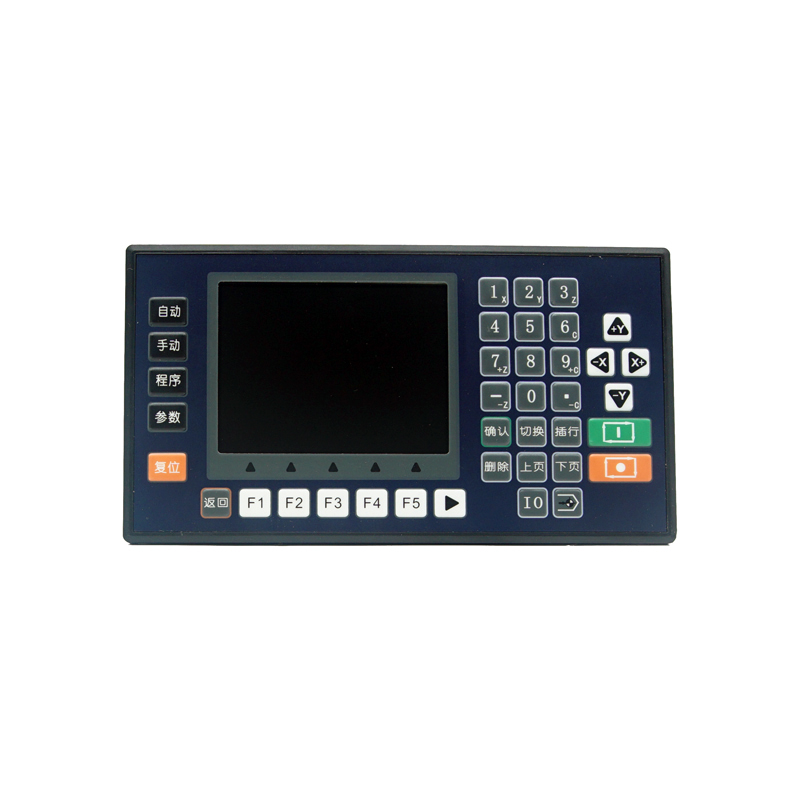

CM40L系列是基于新 CM35L系列升級軟硬件推出的新產品，3.5 寸彩屏顯示，支持 485通信，中英文切換，編碼器輸入，上位機下載， 系統具有高可靠性，高精度，噪音小，操作簡單等特點。 主要功能 自動：實際運行、空運行、單步運行、終止程序 手動：高速、點動、程序零、手動輸出 程序：編輯、新建、保存 參數：控制、速度、廠值、用戶、密碼 IO：系統、手動、實入、設入、輸出 外部手動：外接大按鈕控制電機正反轉，啟動、暫停、報警、 急停等 指令：23 條指令，包括 PLC 可用的 6 條指令 USB：可用 USB 線對系統進行供電，方便開機畫面及程序的傳 輸 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力**** 可到 1A 系統資源 控制系統主要由以下幾部分組成 ·3.5 寸彩色液晶屏，分辨率 320*240 ·觸點按鍵陣列（38 鍵） ·專用運動控制芯片，4 軸差分脈沖輸出（信號輸出為：方 向 + 方向 - 脈沖 + 脈沖 -） ·輸入 /輸出（16路光電隔離 24V輸入，8路光電隔離 24V輸出， 單通道額定 500mA） ·485 接口，可與 PLC 混合編程 ·24V 雙電源隔離供電，分為系統供電與 IO 供電 ·編碼器接口，可做專機 ·USB 接口，系統供電，上位機軟件或圖片下載使用 ·****程序行 480 行 ·可與外部 IO 擴展板相連 技術指標 最小數據單位： 0.001mm ****數據尺寸：±99999.999mm 快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時） ****加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時） ****脈沖輸出頻率：150KHz 控制軸數：1—4 軸（X，Y , Z, C） 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補 電子齒輪：分子：1—99999，分母：1—99999 系統主要功能：自動、手動、程序、參數、IO 等          編程概念及說明 1. 進給：用指定的速度使刀具運動切削工件稱為進給，進給 速度用數值指定。例：讓刀具以 200mm/min 的速度切削，指令為： F200 2. 程序和指令：數控加工每一步動作，都是按規定程序進行 的，每一個加工程序段由若干個程序字組成 3. 反向間隙：指某一軸改變方向時所引起的空程誤差，其大 小與絲杠螺母間隙、傳動鏈的間隙、機床的剛性等有關。使用時 應設法從機械上消除此間隙，否則即使設置了此參數，在某些條 件下，還會造成加工不理想 4. 速度倍率：對當前設定的 F 速度進行改變，即乘以速度倍 率。一般在調試過程中實驗****的加工速度，試驗完成后應將相 應的 F 速度值改為實際的****速度，即正常加工時，速度倍率處 于 **** 的位置 5. 行號和標號：標號和行號（行號自動產生）不同，當循環 或跳轉時，需要給定跳轉到的目的標號（非行號），相應的入口 處應給定標號，且與跳轉指令后的目的標號相同。行號是自動產 生的序列號，標號是特指的程序行，且只有跳轉入口處需要制定 標號，非入口程序段不需要制定標號。不同的程序行的標號不能 相同（0 除外）
