CM35D控制器編程簡介(LHC)
一 控制器程序運行簡介：

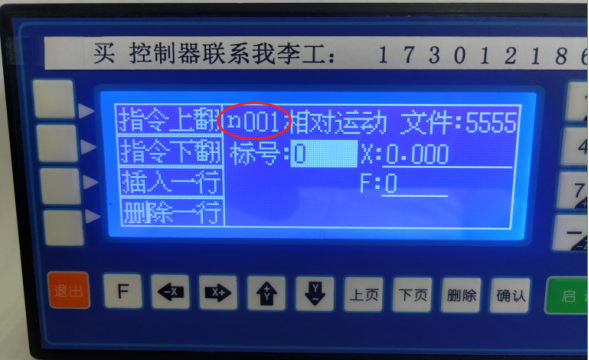

控制器程序行號n , 001是第一條 n002是第二條，以此類推，n105是第105條。本控制器可存儲480條程序。

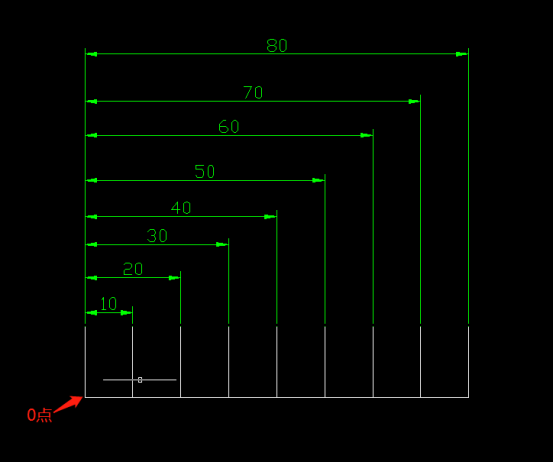

程序運行是逐條檢索依次向下運行，即n001 n002 n003..... 二 程序指令的含義。 1****運動 X 10 F 500 X 是電機運行到的停止位置，F是電機運行的速度。 ****運動是指從0點開始計算的指令，見下圖：

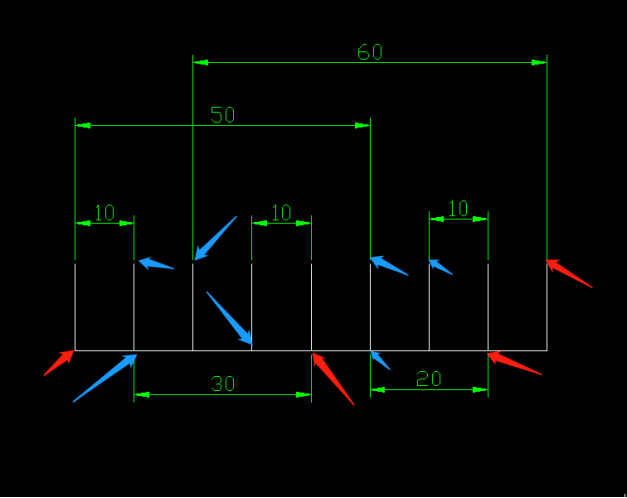

2 相對運動是電機以當前現在的位置開始計算，運動的所到位置，見下圖：紅箭頭是當前位置，也就是0點位置，藍箭頭是運行終點位置。  3 判斷跳轉 ****跳轉 程序循環

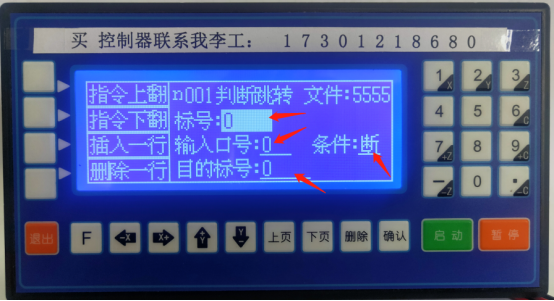

標號： 0 輸入口 0 條件： 通/斷 目的標號： 0

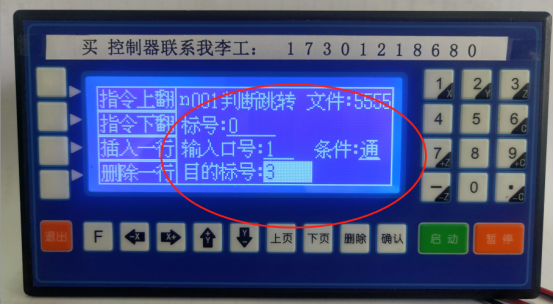

標號是給目的標號做指定引向用的，是給判斷跳轉，****跳轉，程序循環做指引的。 此條指令的意思是：輸入口（1 - 18）信號，選擇（通/斷）后，檢測到這條指令時執行目的標號（ XXX ）的指令。比如說,輸入口1 通了，執行目的標號3， 那么這條指令，見下圖

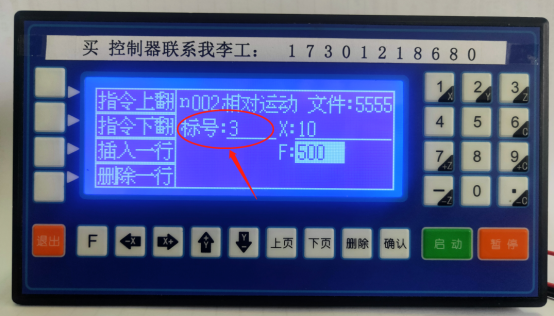

那么哪條指令是目的標號 3 的那條指令呢，見下圖
就是箭頭所指，標號所標注的指令，需要注意的是，所有程序中只有標號0可以重復出現，其他的數字是不能重復出現的，防止信號執行混亂。

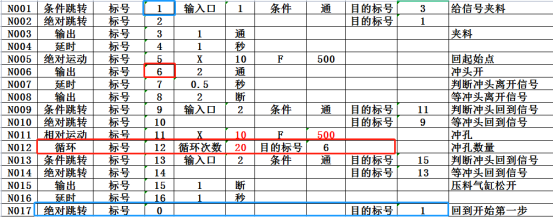

****跳轉，程序循環，判斷跳轉，3條指令中的目的標號使用方法是一樣的。例如
程序運行到第2條，判斷輸入口6 ，有信號通，就執行第4條指令，讓輸出口3 斷開，如果輸入口6沒有信號通，系統就會自動執行下一條指令，****跳轉。那么第3條指令****跳轉中的目的標號是2，他就會執行標號是2的指令。那么標號是2的指令正好是上一條判斷跳轉，這時候就出現了這一現象，輸入口6通了，程序開始從第4條向下 執行，沒有通就一直2323232323這兩條無限循環，直到輸入口6有信號為止。 3 程序循環 程序循環和****跳轉的區別在于有指定數量和無限數量。
當循環到指定數量后就會執行下一條n013, ****跳轉就是檢索到這條指令就會執行到目的標號的地址。 4延時 時間單位 秒 5輸出 就是輸出口號， 通就是輸出信號 斷就是不輸出信號

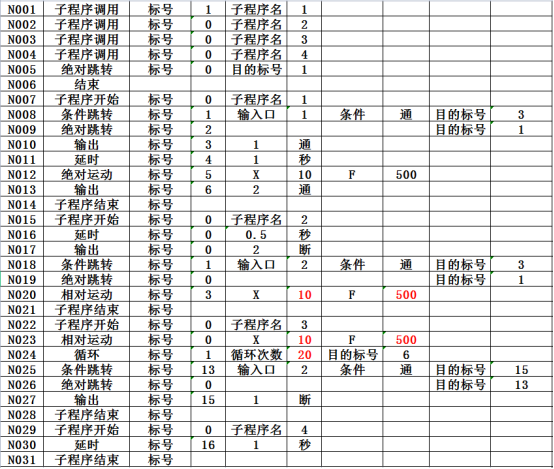

6 子程序應用 子程序時把重復的程序打成文件包，在程序編輯中省事的應用。 例如： n001 子程序調用1 n002 子程序調用2 n003 子程序調用3 n004 子程序調用4 N005程序結束
他可以在編程中一次性編好，多次調用。 7 設定坐標 就是到這一步時，把坐標值改成需要的數。防止數值到頭死機。
