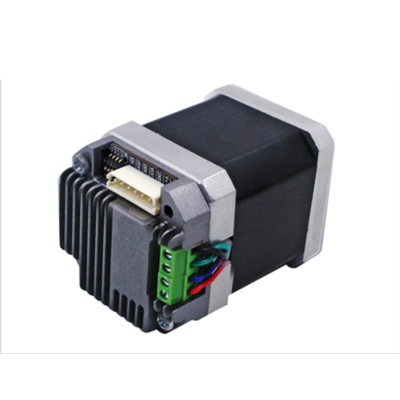

產品特點 ☆ S 加減速曲線,運行平穩,用戶可更 S 曲線改參數 ☆ 微型設計,安裝便利,可與 57 步進電機一體化 ☆ 網絡集散控制,RS485(ModBus-RTU)組網 ☆ 停止運行時自動半流 ☆ 電氣接口簡潔,且接線方便 ☆ 零位準確,有復位時的零位 脫落動作, 零位自動零點校準 ☆ 限位功能,碰到限位信號自動停止

產品參數 產品參數 產品可更改運行參數 外觀尺寸 56mm×56mm×16.5mm 可設置 485.ID 相電流 2A-4.5A 可設置 細分 1/2/4/8/16/32/64/128 工作電壓 DC11V-36V 可設置 運動模式(圓周或者直線運動) 步進細分 1/2/4/8/16/32/64/128 可設置 啟動速度和****速度 步進頻率 20Hz-20KHz 可調 可設置 電機空閑脫機 零位電氣 PNP 和推挽(0-24V) 可設置 復位光電開關脫落步數 限位電氣 TTL 可設置 電機方向和 峰值電流 通信接口 RS485-ModBus-RTU 可設置 復位到零點觸發電平 存儲溫度 -20°~85° 可設置 ****步數(圓周運動一圈步數,直接 保護電路 過熱、過流、過載、電源反接、 485 接口 TVS 和防雷 運行****行程)

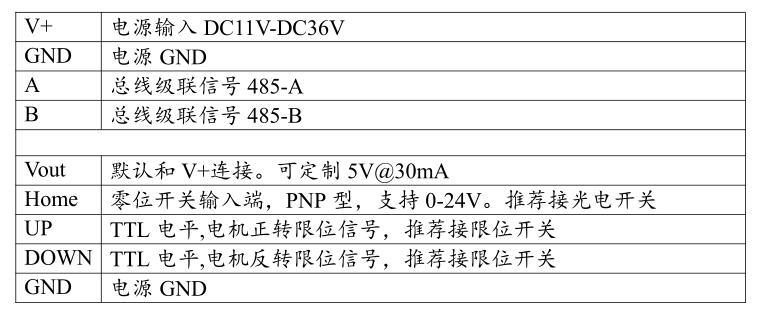

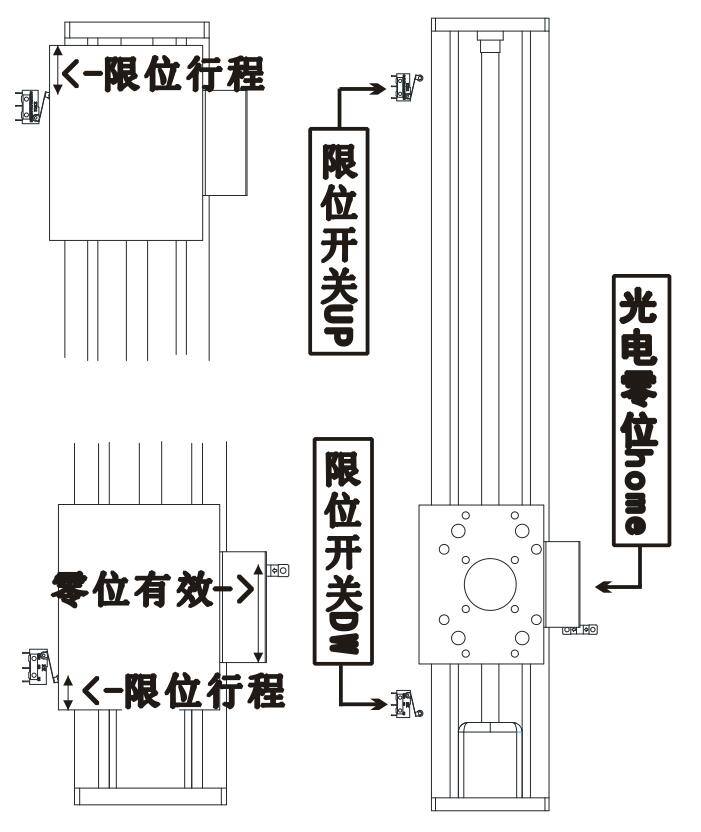

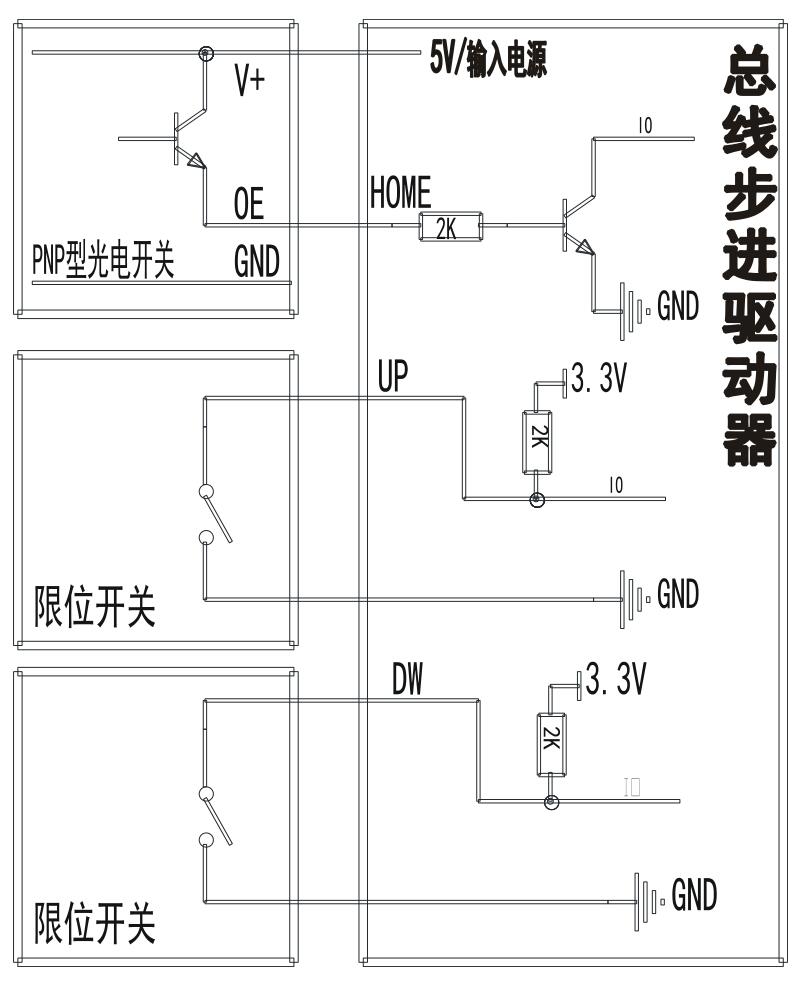

典型接線圖 推薦使用一個光電開關(輸出 PNP 型、或者推挽輸出)用于做精準的參考 零位,兩個限位用限位開關(行程開關、微動開關)等機械開關。如下:

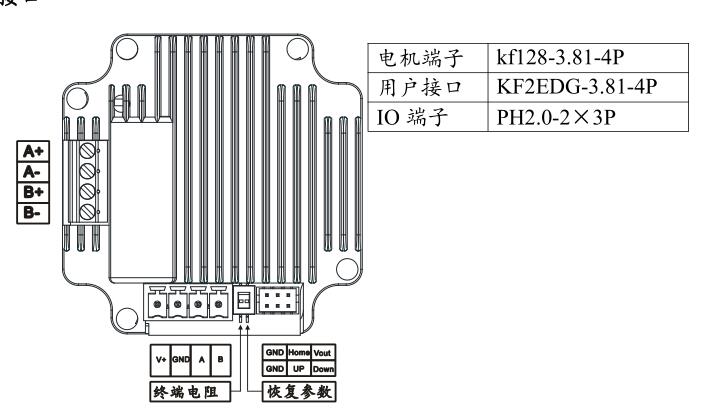

在定位模式下,兩個限位開關為可選,零位光電開關是必選項。推薦接線 圖如下

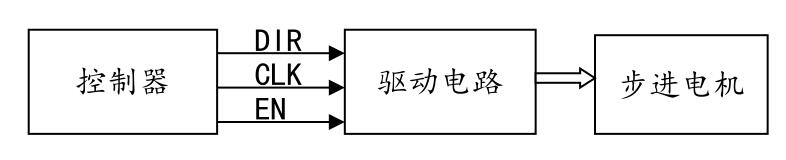

運行及工作模式說明 步進電機工及其驅動正轉和反轉的原理結構如下:

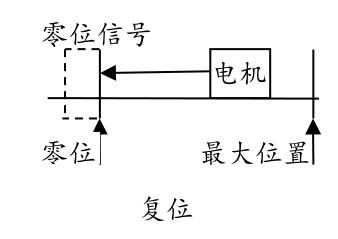

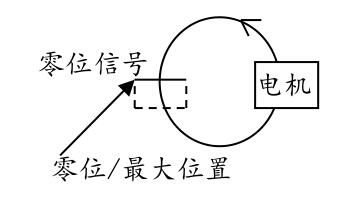

運動方式分為:循環圓周運動和直接往復運動。執行機構兩端標記為 低端( ( 零 位) ) 和 頂端(****位置 ) ,映射成步數對應關系。(說明:圓周運動的低端和頂端 位置重合) 電機從“零位”向“****步數”方向定義為步進電機的正方向,反之為反 方向。 運動方式可設定。 工作模式:復位+定位(定位模式)、正反轉(速度模式)。均可停止當前運行。 復位: 驅動步進電機和一個零位檢測共同完成。復位時,電機朝 低端( ( 零位) ) 方向移動,碰到開關后完成復位;如果復位時,已經在零位信號時,則與復位 方向相關的方向移動一定距離再重新復位,這個距離稱 開關脫落步數

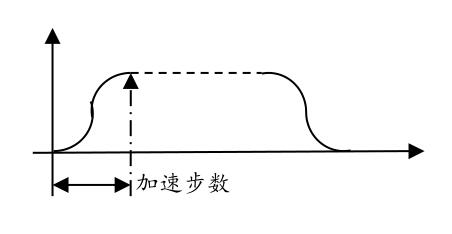

定位:將電機運行到制定的步數所映射的機械位置。 正常定位需要復位正確 后才響應 。當設置為圓周運動時,電機會就近原則去到新的步數所映射的機械 位置。電機定位過程有 S S 曲線的加速和減速。加速曲線如下:

S 曲線參數: 啟動脈沖周期( ( PlusStartTime) ) [ [ 單位 us] 恒速脈沖周期( ( PlusConstantTime) ) [ [ 單位 us] 加速步數( ( AccSteps) ) 加速系數( ( AccCof) ) 根據實際負載,初次使用時,調整 S 曲線參數的啟動周期,恒速周期,加速系數。 ※注意※:上述參數可通過計算機軟件調整 S 曲線參數需要滿足一定條件,否則啟動后速度和設置速度會不一致。( exp: 自然對數 e 的 x 次方, log:e 為低的對數 ) PlusStartTime- PlusConstantTime < (exp(AccSteps*AccCof/2)+1)*0.95 或者 AccSteps > log((PlusStartTime- PlusConstantTime)/0.95 -1) *2/AccCof 或者 AccCof > log((PlusStartTime- PlusConstantTime)/0.95 -1)*2/AccSteps 加速時間: (e PlusStartTime + + PlusConstantTime* )* 加速步數 *0.5[us] 加速系數:數值越小啟動越緩慢,能啟動更重負載或者能讓負載加速到更 快速度;同時啟動時間變長。 加速步數:數值越大啟動越緩慢,能啟動更重負載或者能讓負載加速到更快 速度;同時啟動時間變長。 步進電機步距角 1.8°為例,速度 rpm 計算方法: Rpm = 1000000/( e PlusConstantTime *200* 細分 )*60 Rpm = = 300000/( e PlusConstantTime * * 細分) ) 正反轉:從當前位置轉動一定步數,S S 曲線加速和減速。 ※注意※:上述參數可通過計算機軟件調整

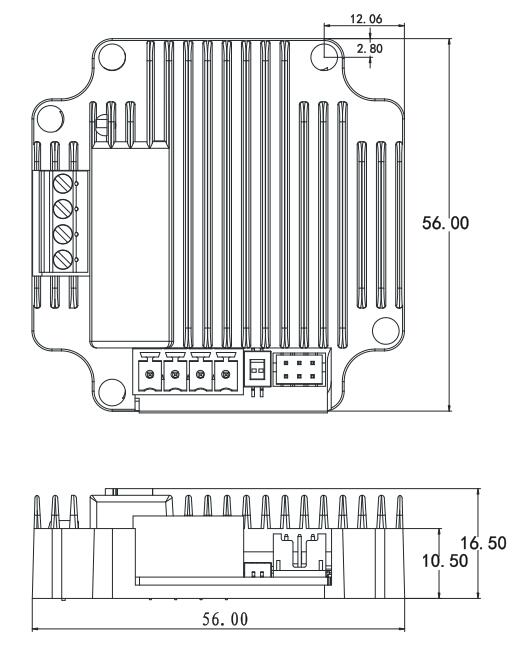

控制器外形尺寸圖 驅動器與 57 步進電機孔位、大小一致

|
