CS10-6

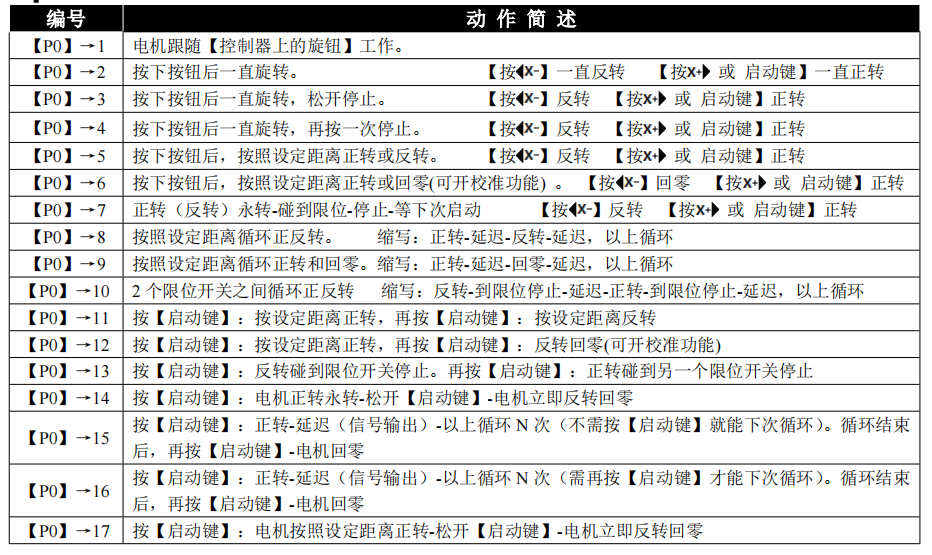

今天我們講一下，如何設置電機在2個限位開關之間循環正反轉。 首先我們先看一下CS10-6的動作流程模式：
我們?cè)谀Ｊ竭x擇里找到對應的程序編號看看那一個符合我們需要的動作需求。
按照在兩個限位開關之間循環正反轉的要求P0-10就比較適合我們。我們看一下P0-10的完成動作：【P0】→10 2 個限位開關之間循環正反轉 縮寫：反轉-到限位停止-延遲-正轉-到限位停止-延遲，以上循環。下面就教大家如何設置P0-10 首先我們按設置按鈕 進入P功能界面（在實際工作中，需要經常修改的參數，都集中于此。） 在P功能界面里面找到P-0進入然后把0改為10。然后退出界面回到P功能界面。 在P功能界面里面找到P-2是正轉速度，P-4是反轉回零速度，P-5是循環工作的次數，P-6是正轉到位延時，P-7是反轉到位延時，P-8是手動時的速度，以上這些都根據自己的實際需求來填寫 下面講一下功能介紹：手動功能：按 可手動移動電機。 按【啟動鍵】: 電機先反轉尋找【X0 零點限位開關】，然后才開始正常工作。 輸出 Y1 開---電機按設定 [速度]正轉---碰到【正轉限位開關 X1】---電機停止---輸出 Y1 關。輸出 Y0 開--- 正轉到位延遲---輸出 Y0 關。輸出 Y1 開---電機按設定 [速度]反轉---碰到【反轉限位開關 X0】---電機停 止---輸出 Y1 關---輸出 Y0 開---反轉到位延遲---輸出 Y0 關。以上循環 N 次。 注意事項： 電機如果在高速下運行，碰到限位開關停下，會有很大的沖擊力。道理跟汽車急剎車一樣。為了解決這個 問題，我們采用了合理的方式：電機先快速到一定距離---再減速下來，慢速找限位開關---碰到限位開關 停下來。第一次電機正轉不知道限位開關裝在什么位置，所以會快速碰到限位開關有沖擊。之后系統會自 動調整快速和慢速的距離。其中限位開關不管是在快速還是慢速，都是有效的。換句話說，不管在什么情 況，只要碰到限位開關，電機都會停下。
|
