DY-IS控制器編程實例 大家好，這期給大家講解一個DY-IS控制器的編程。動作：通10次信號，電機走一段距離。這個客戶的工況是這樣的：

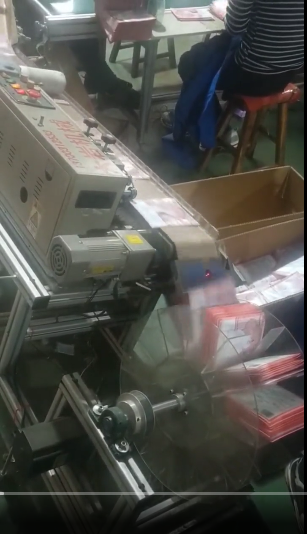

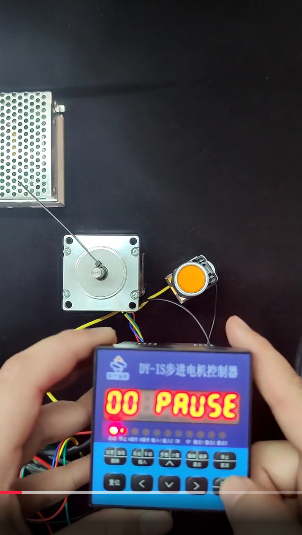

過10張卡片，后面的容器走一段來接卡片。傳送帶下面有個光電開關，一觸發就計數一次，滿10次后面的容器就動一下。我們開始編程，切換手動模式，按下編輯鍵進入編輯界面。 第一行我們編輯一個暫停PASUSE。因?yàn)樾盘?hào)是常閉的，所以第一行要用PAUSE來感知信號。

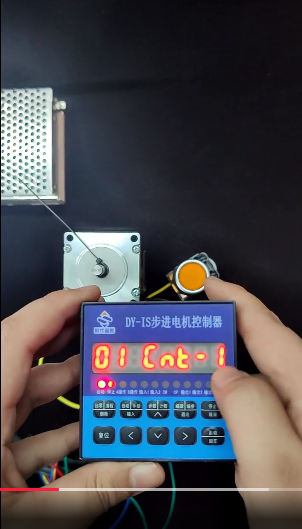

第二行我們來個計數指令CNT-1，開始計數，因?yàn)橐獫M10次。

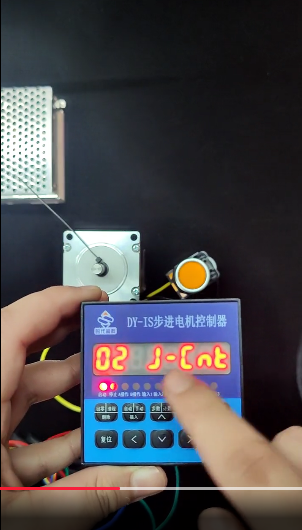

第三行編輯計數跳轉，滿10次之后要調程序了，所以要用計數跳轉程序。

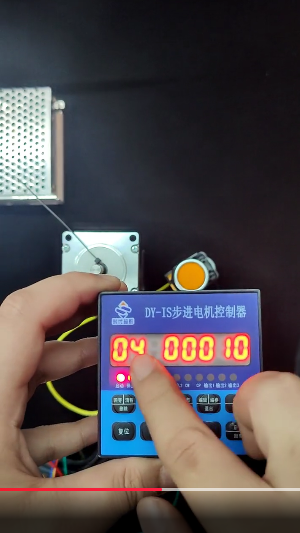

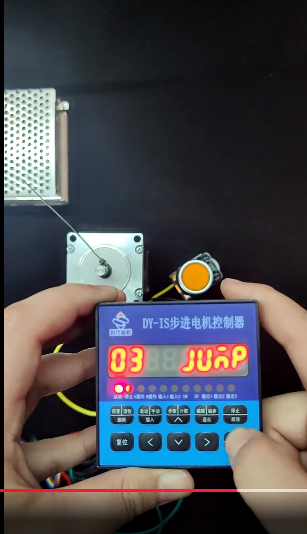

04代表滿足條件之后要跳的程序行數，，后面的10代表滿幾次要跳。 03編輯****跳轉JUMP，讀到這一行跳到開頭，不然他不會計10次的，只會計1次。

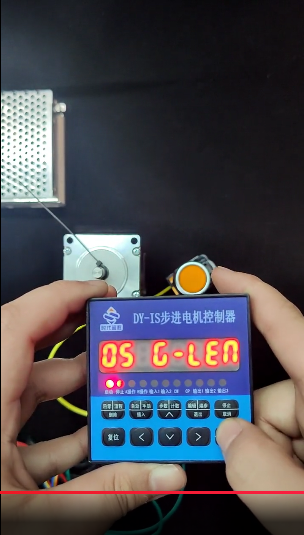

04就是我們的動作行了，就是滿10次之后要干嘛。我們編輯兩行位移程序，04 SPEED 05 G-LEN。SPEED是速度，G-LEN是距離，單位是脈沖。

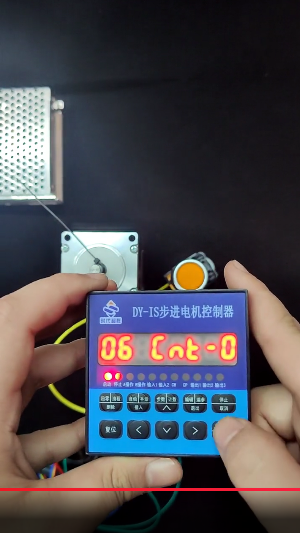

第6行要技術清零，客戶要求技術不累積，滿10次就清零。所以我們用CNT-0。
最后編輯個JUMP，因?yàn)檫@個動作是循環的，所以我們用****跳轉，從頭開始。
這樣這個程序就編輯完成了。按下10次按鈕，電機就會轉一定角度。
