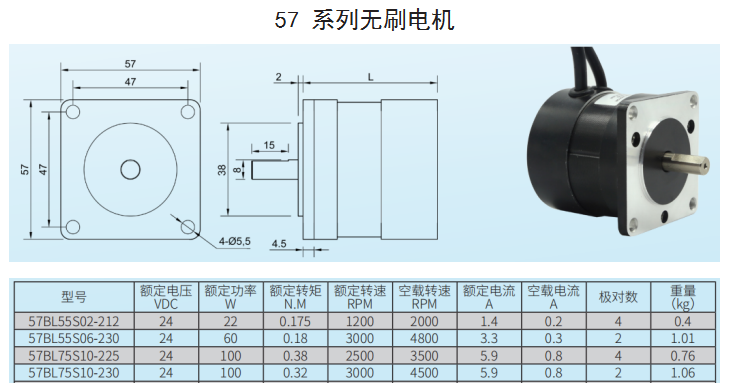

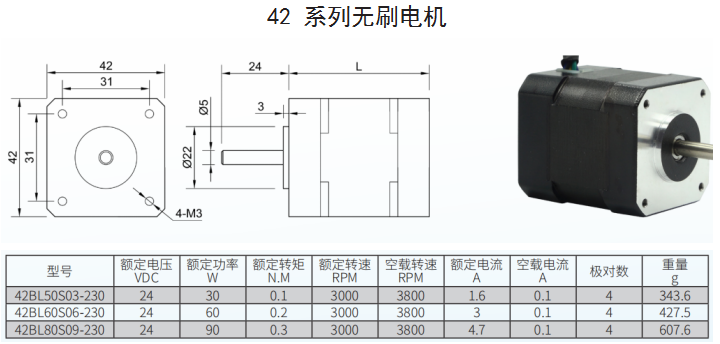

無刷驅動器DBLS-05-S，直流電源供電，電源范圍12-24VDC,峰值電流7A,額定功率輸可到 80W,****功率輸出可到 150W,加速時間0.5 秒(默認值)，速度控制范圍 150-20000rpm,過載倍數大于 2，可以使電機在低速下轉矩總能達到****，具有使能、方向功能，可以實現外部調速，具有過壓、欠壓、過流、過溫、電流峰值、霍爾信號等故障報警功能，可以有效保護電機，適配電機如下：

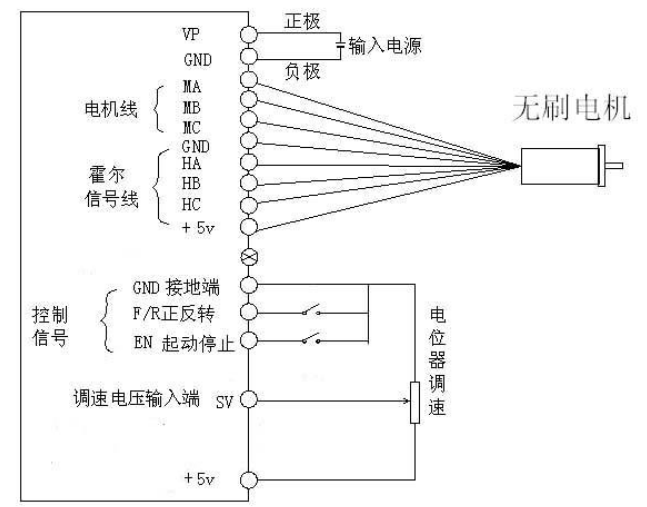

 驅動器接線圖

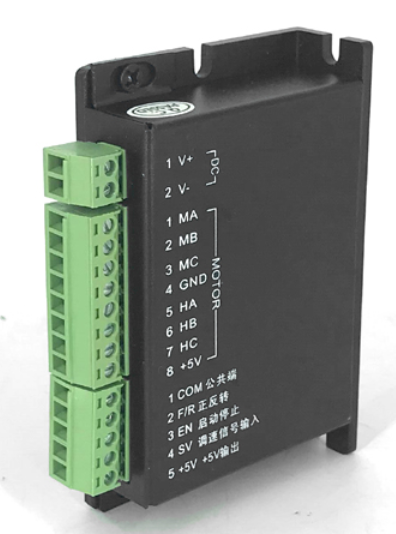

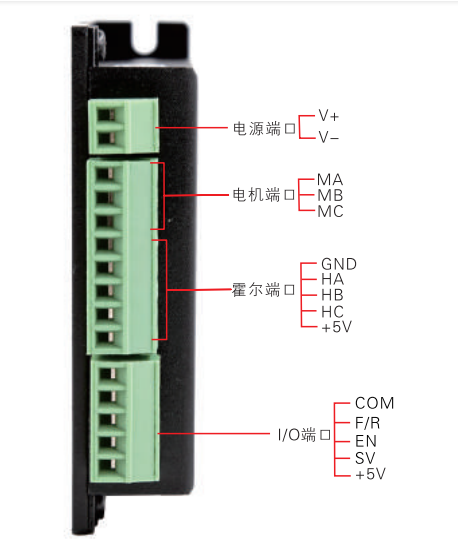

驅動器端口

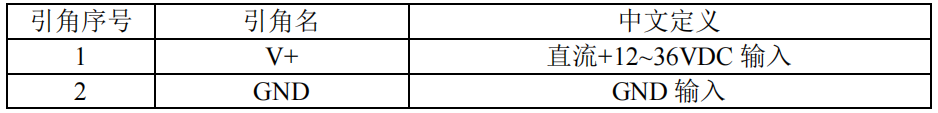

端口功能電源輸入端

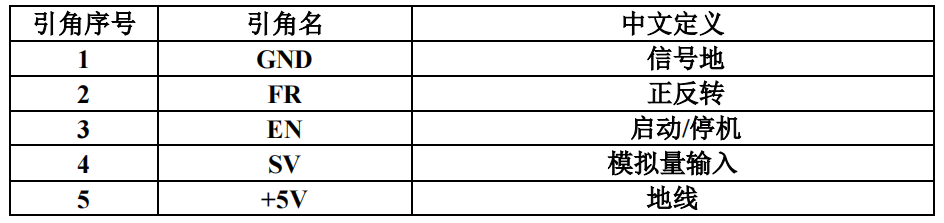

電機輸入端  控制信號部分
GND：信號地 F/R：正、反轉控制，接 GND 反轉，不接正轉，正反轉切換時，應先關斷 EN EN：使能控制：EN 接地，電機轉（聯機狀態），EN 不接，電機不轉（脫機狀態） SV ：外部速度衰減：可以衰減從 0-****，當外部速度指令接 5V 時，通過該電位器可以調速 +5V：調速電壓輸出，可用電位器在 SV 和 GND 形成連續可調 調速功能1 外接電位器調速

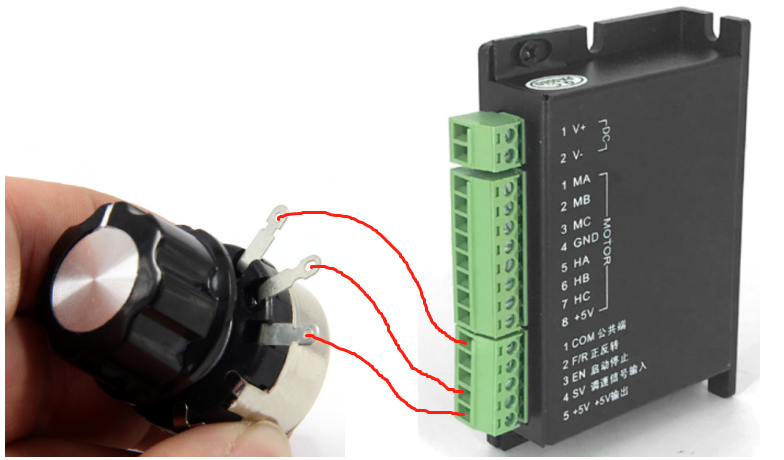

外接電位器調速：外部輸入調速將外接電位器的兩個固定端分別接于驅動器的 GND 和+5v 一端，將調節端接于 SV 端即可使用外接電位器(10K~50K)調速 2外接模擬電壓調速

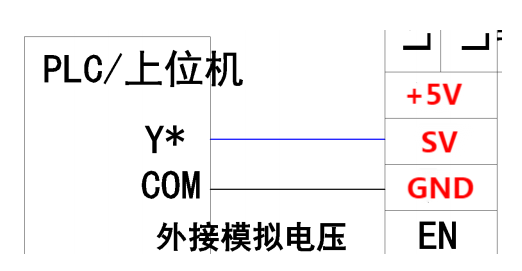

外接模擬電壓調速:可以通過其它的控制單元(如 PLC、單片機等）輸入模擬電壓到 SV 端實現調速（相對于 GND）,SV 端口的接受范圍為 DC OV~+5V，對應電機轉速為 0~額定轉速. 使能控制

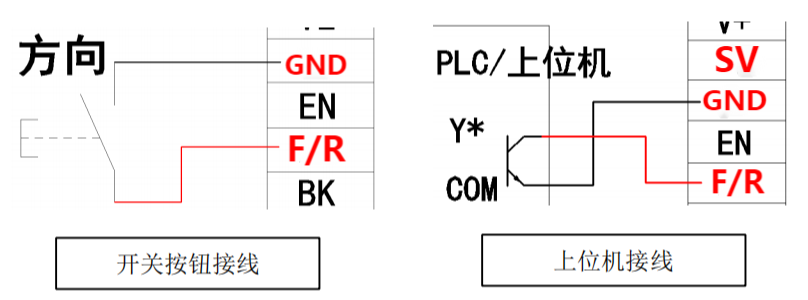

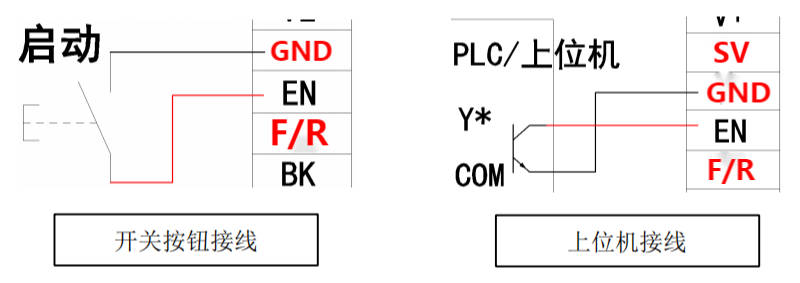

通過控制端子 EN 相對于 GND 的通、斷可以控制電機的運行和停止。當端子接通時電機運行反之電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。 方向切換控制（F/R） 通過控制端子 F/R 與端子 GND 的通、斷可以控制電機的運轉方向。當 F/R 與端子 GND 不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉；為避免驅動器的損壞在改變電機轉向時，應先使電機停止運動后，再操作改變轉向，避免在電機運行中進行運轉方向操作。 485通訊控制

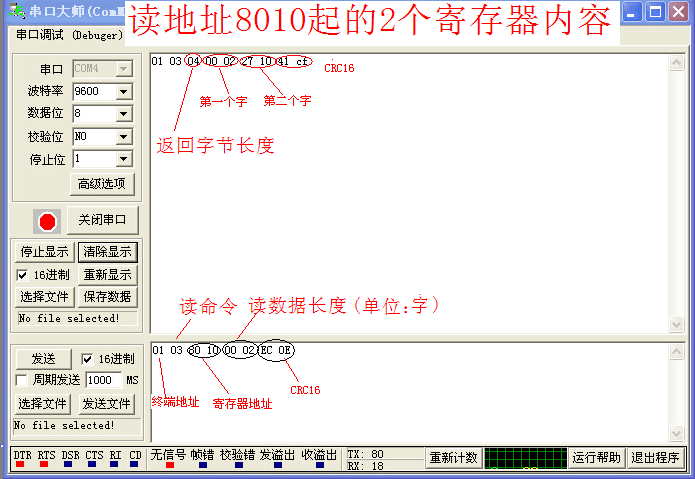

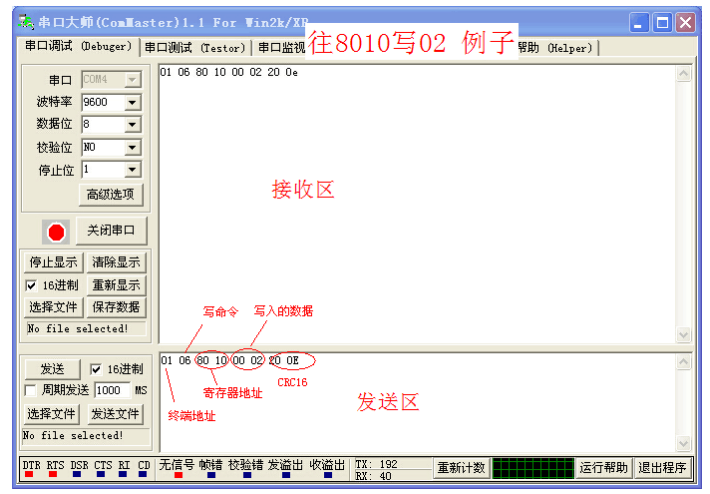

通訊模式采用標準 Modbus 協議，符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊，物理接口采用常規 3 針 2.54 接線端口(A+,GND,B-)端子，串行連接非常方便。傳輸模式 RTU，效驗模式 CRC，CRC 起始字 FFFFH。數據模式 8 位異步串行，1 停止位，無效驗位，支持 57600 通訊速率。 功能參數支持 03H 多寄存器讀，06H 單寄存器寫。 站點地址： 00：廣播地址 1-250：用戶地址 251-255：特殊地址，用戶不可使用
  |
