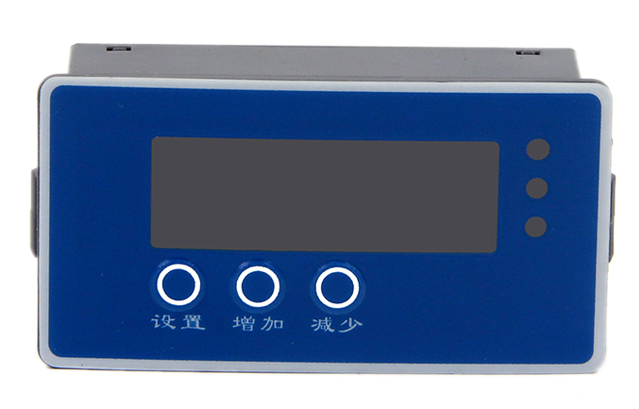

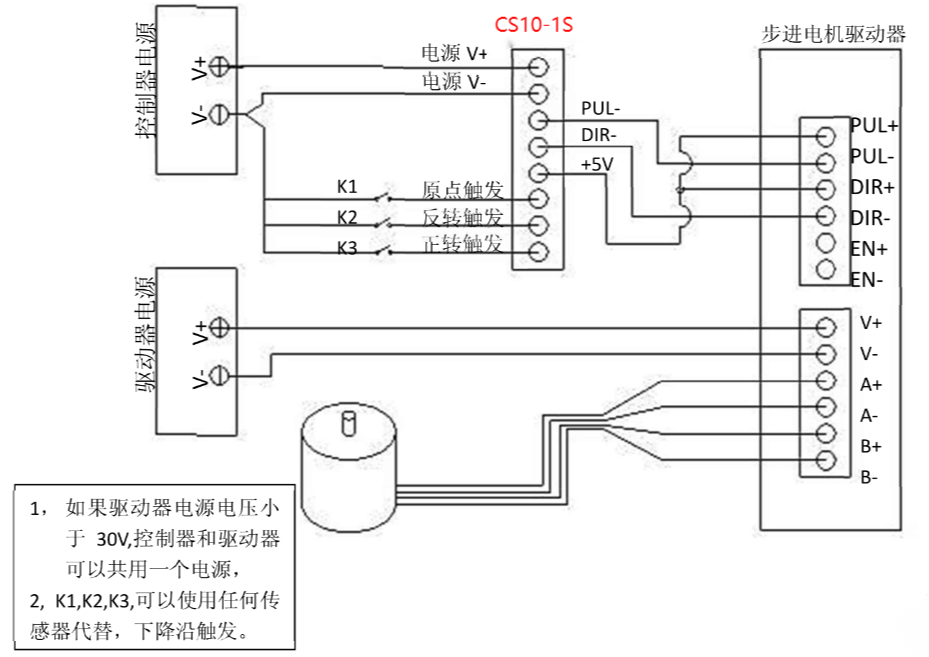

控制器CS10-1S，直流電源供電，電壓范圍DC6-32V，4位數顯，顯示當前的運行狀態，觸發次數，脈沖數，無需編程，只需簡單設置即可實現精確定位，0-20檔S型加減速設置，35KHz脈沖輸出頻率，具有反接保護，過壓保護，過流保護等保護功能，軟件采用獨特的抗干擾技術，可以使該控制器適用于各種環境惡劣的工廠現場。應用于各種工位控制，定長控制，等各種精確控制要求。 控制器接線圖

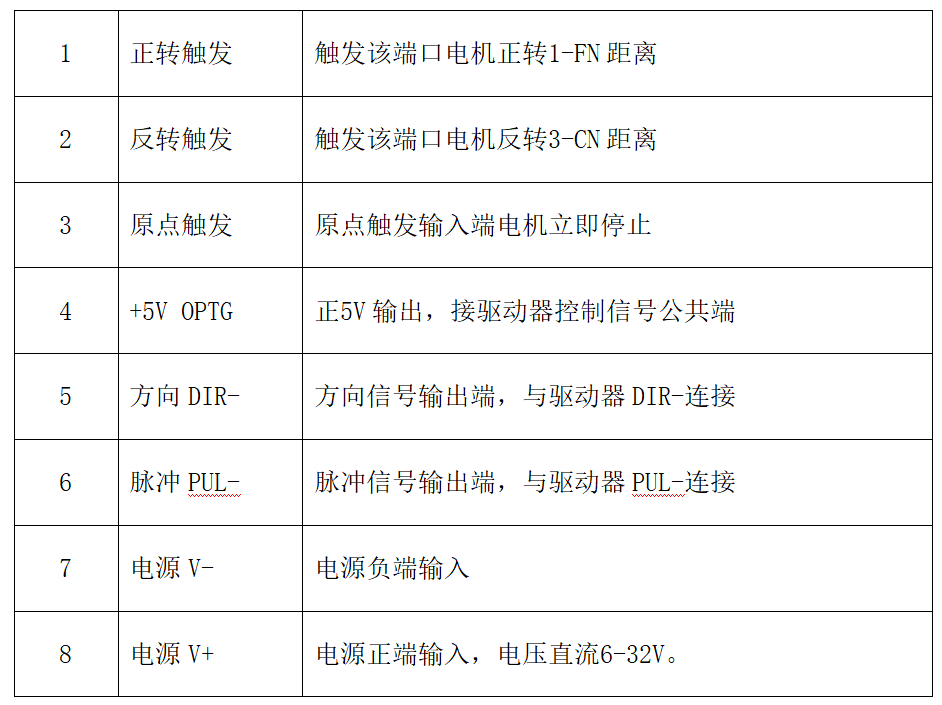

端口說明

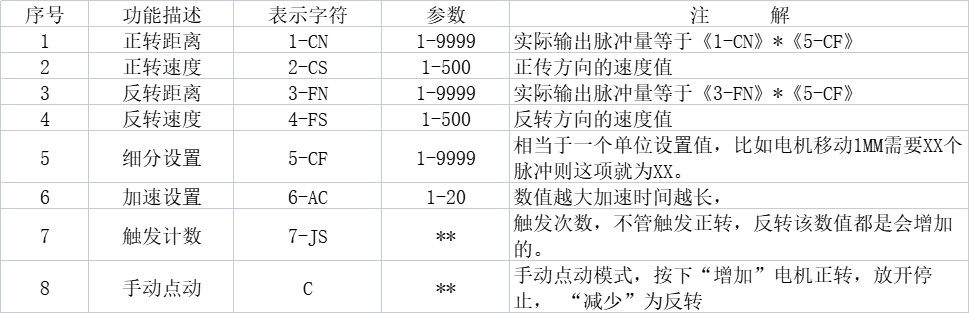

注：觸發信號為下降沿觸發，0-5V，****不能超過24V  CS10-1S控制器有8項設置項分別如下：
參數設置

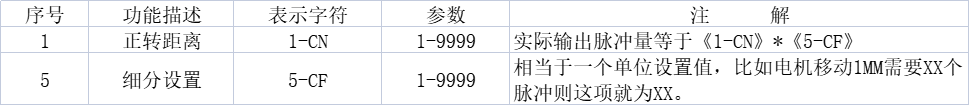

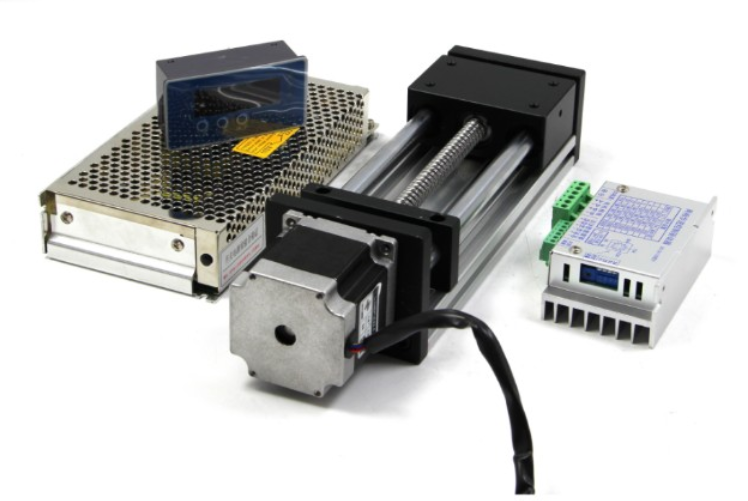

按（設置）鍵進入某一設置項參數（1-8項）設置，按（增加）（減少）鍵修改參數值。設置完成，按（設置）鍵退出參數修改狀態。 正轉距離(1-CN)/反轉距離(3-FN)參數設置說明 設置參數為0-9999。距離的單位可以由細分設置（5-CF）參數定義。比如我們定義距離單位為電機轉動一周。那么我們根據驅動器的細分為8細分得知1600個脈沖電機轉動一周，所以我們設置細分設置（5-CF）等于1600. 這樣正轉距離(1-CN)，反轉距離(3-FN) 0-9999對應的實際距離就是0-9999周. 正轉速度(2-CS)/反轉速度(4-FS)參數設置說明:設置參數為0-500，對應頻率為5-35Khz. 加速設置(6-AC)參數設置說明:設置參數為0-10，根據速度，設置加速值，高速要求加速時間長. 觸發計數(7-JS)參數設置說明: 是計正轉觸發，反轉觸發的次數。該項目只能查看，和清零，不能修改。在設置狀態按（設置）鍵進入查看計數數值0-9999，同時按（增加）（減少）鍵清零計數值。 手動點動（C）參數設置說明: 在設置狀態按（設置）鍵進入點動狀態，按（增加）鍵為正轉，按（減少）鍵為反轉。顯示0-9999實際發出的脈沖量。正反轉速度分別為正轉速度(2-CS),反轉速度(4-FS)設置的速度。 例子：要求觸發一次滑塊移動5MM。 硬件參數： 1絲桿螺距為 8MM（即電機轉一周滑塊移動8MM） 2驅動器使用16細分，（即3200脈沖轉一周） 滑塊移動1MM需要的脈沖量=3200/8=400。
5-CF里面設置400；1-CN里面設置5，就能達到觸發一次滑塊移動5MM；若移動8mm ,1-CN里面改成8即可
|
