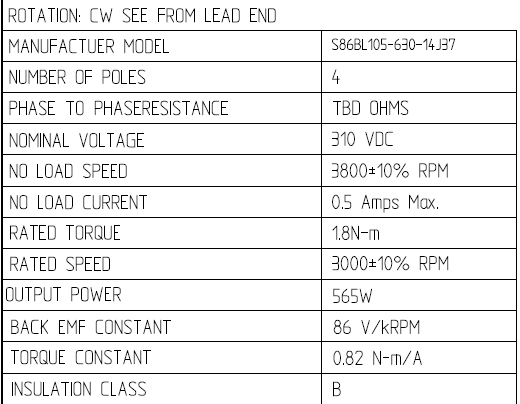

48V直流無刷電機80BL105S56-430TKS是我公司新推出了一款直流無刷電，電機電壓310V，功率565W，額定轉速為3000轉，扭矩為1.8NM,具體參數見下表，常用于打磨，切削，鉆孔等場合。 具體參數尺寸表如下：

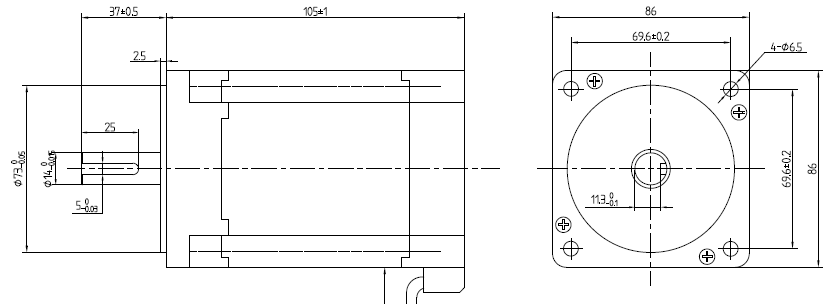

產品尺寸圖如下：
接線定義如下：
可搭配無刷驅動器DBLS-07-S,交流電源供電，電壓范圍AC85~265VAC，連續輸出電流3.5A,6位數顯，可設置有霍爾或無霍爾控制方式，過載倍數大于2，可以使電機在低速下轉速達到****，可實現485通訊控制，內部電位器，可以通過面板實現電機調速，也可外接電位器、模擬信號或PWM脈寬信號，實現外部速度控制，具有使能、方向、電機轉速脈沖信號輸出等功能，用戶可以根據自身使用需求進行設置，具有過壓、欠壓、過流、過溫、霍爾信號非法等故障報警功能，可以有效保護電機，適配電機750W以下無刷電機，
控制原理圖
485通訊設置 通訊模式采用標準 Modbus 協議，符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊，物理接口采用一個 RJ45 端子，串行連接非常方便。傳輸模式 RTU，效驗模式 CRC，CRC 起始字 FFFFH。數據模式 8 位異步串行，1 停止位，無效驗位，支持通訊波特率（9600）。功能參數支持 03H 多寄存器讀，06H 單寄存器寫。 注意：如果需要通訊模式控制電機，必須在 MBUS 控制方式及內部控制端有效下進行。 通訊接線方法：
通過控制軟件對參數進行設置：
