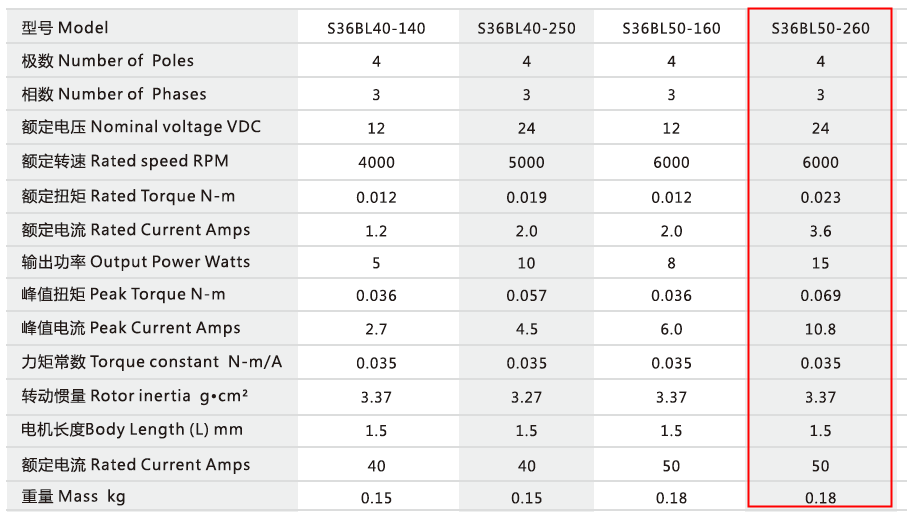

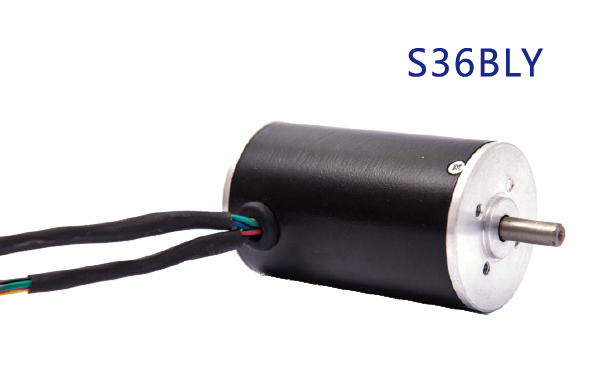

上圖是時代超群一款微型直流無刷電機，可以用于電動車，玩具車，小型電器等高轉速場合，電機電壓24V，功率15W，轉速6000轉。額定扭矩0.023Nm，性能參數如下：

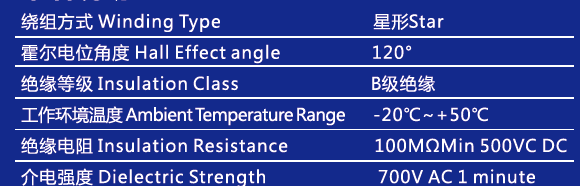

電器參數如下：

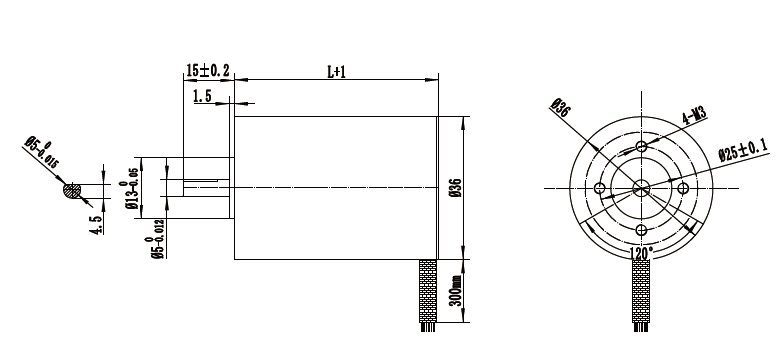

產品尺寸圖如下：

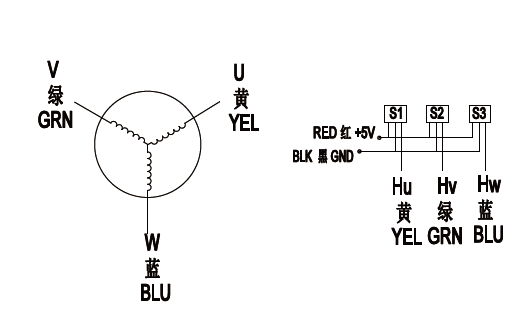

線序定義如下:
可搭配ZM-6505高性能直流無刷控制器(驅動器)，此驅動具有體積小、可靠性高、壽命長、易于使用等特點。是一款高集成度高可靠性無刷直流(BLDC)電機控制器
驅動采用三相全橋，PWM方波驅動控制，具有過流保護措施，過載時立即關斷輸出及時保護電機，純硬件設計，高速度，高抗干擾能力，寬幅電壓兼容DC12-50V ，低發熱，大功率
主要功能 l 欠電壓(≤12V)、過壓50V l 堵轉3秒自動保護 l 霍爾錯誤保護 l 輸出5A，過流關斷輸出 l 支持內置電位器、外接電位器、模擬電壓和PWM調速 l 帶有使能反轉功能，靈活配合常開、常閉控制系統 l 具有緩啟動功能，避免電流過沖，有效保護電機 l 緩啟動時間多檔定制（0S、1S、3S、10S）默認1S
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。 1.欠壓保護，驅動器供電電壓低于11V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至12V后再通電。 2.過壓保護，驅動器供電電壓高于50V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。 3.堵轉保護，當電機堵轉3秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。
