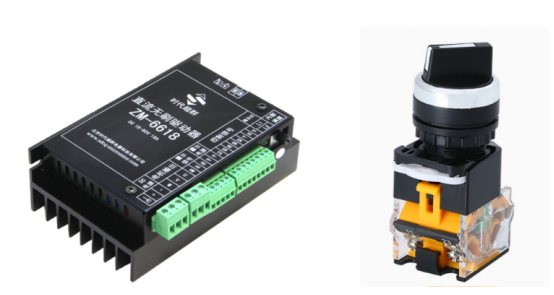

ZM-6618無刷驅動器三擋開關控制正傳停止反轉接線方法（LHC） ZM6618驅動器三擋自鎖開關控制無刷電機 正傳 停止 反轉 ，電機正反轉需要外接電路，EN使能和DR方向之間需要串接一個電子元器件 二極管。

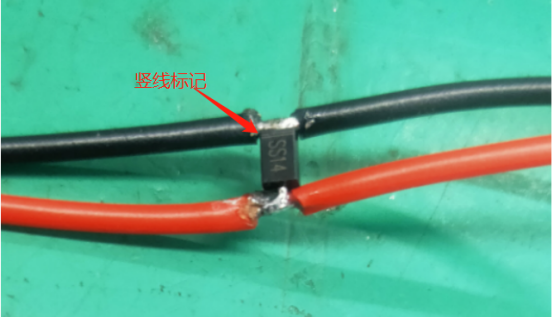

接線方法： 二級管的焊接方法見下圖：

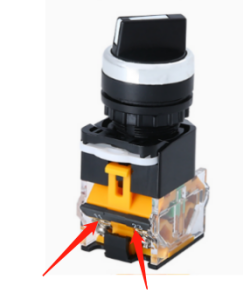

這個二極管有方向要求，紅線電流可以向黑線方向流入，黑線的電流不可以流向紅線方向，所以二極管的3根豎線的一端要連接到黑線那端，見上圖： 三擋開關的端子座有4個螺絲，分別有標號，11 12 23 24 見下圖：

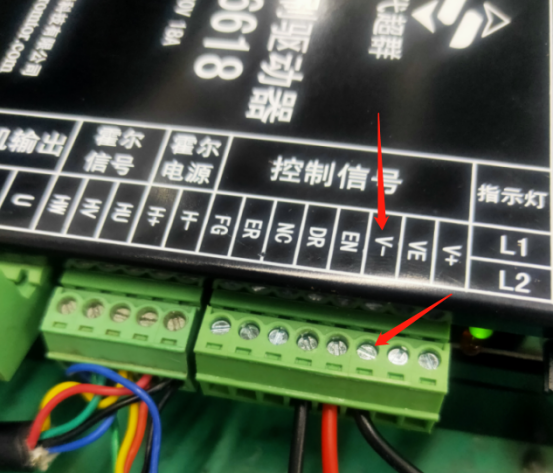

接驅動器端： 紅線接驅動器 EN （使能）黑線接驅動器DR （方向） 接開關端： 紅線接24腳 黑線接12腳 對面的11腳和23腳并聯一根線接到驅動器的V-端口上。

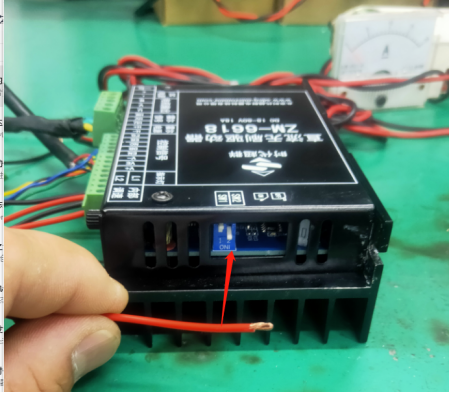

驅動器的SW1 是內部外部運行模式的切換 SW2 是使能的模式切換，此功能需要把SW2撥到0N狀態。
