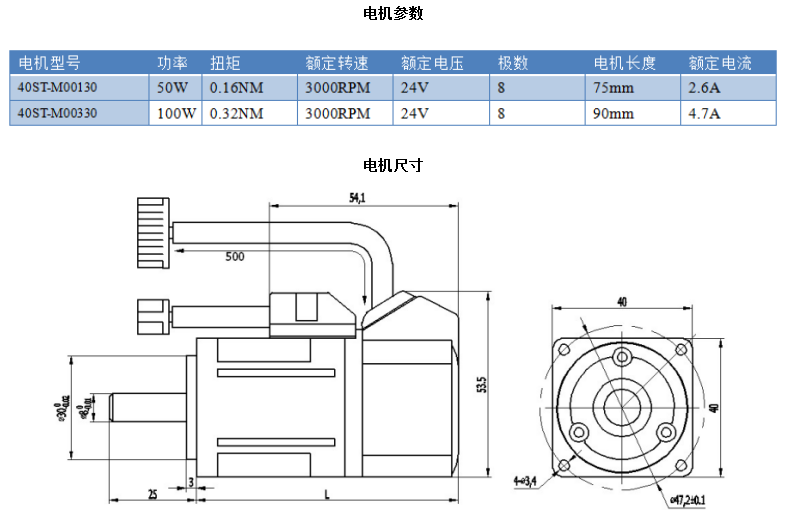

40/60低壓伺服電機額定轉速3000RPM，****轉速1RPM，電機編碼器采2500線編碼器，特別適合需要高轉速，低噪音的場合。 40系列低壓交流伺服電機

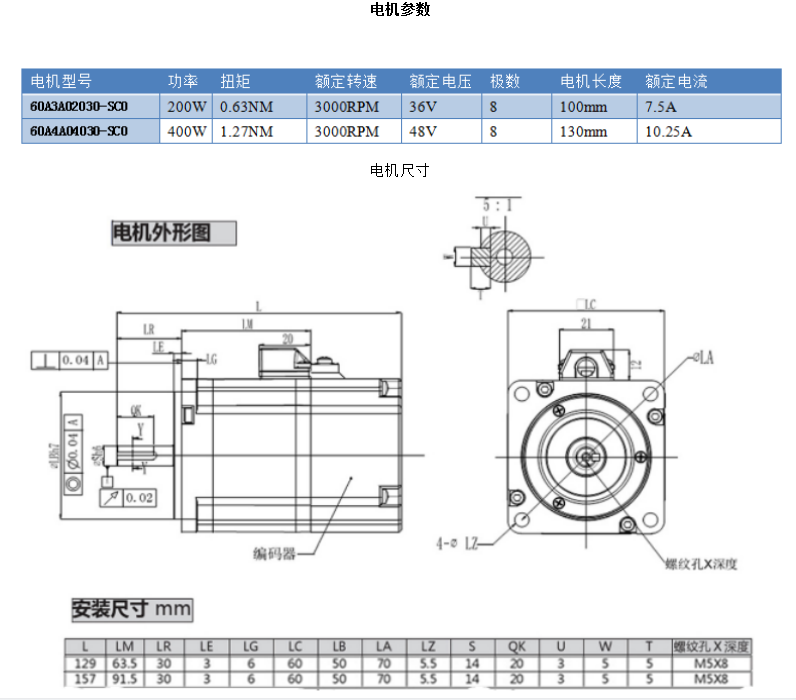

60系列低壓交流伺服電機

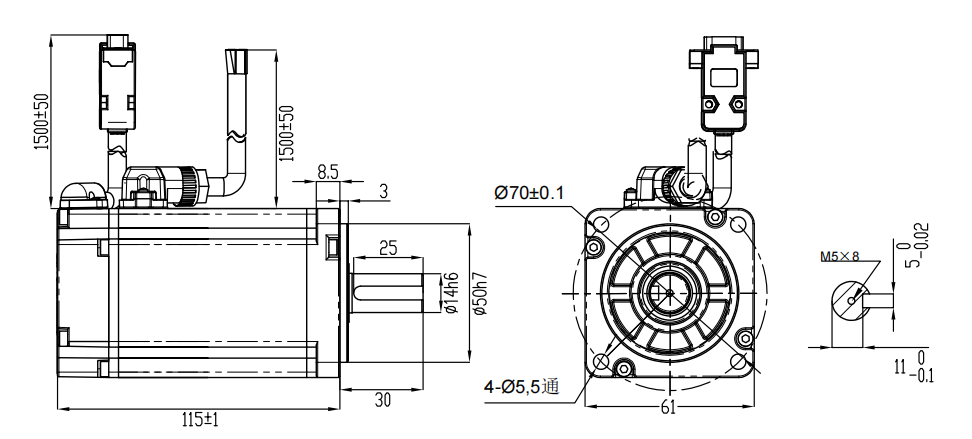

60低壓48V 600W電機尺寸圖

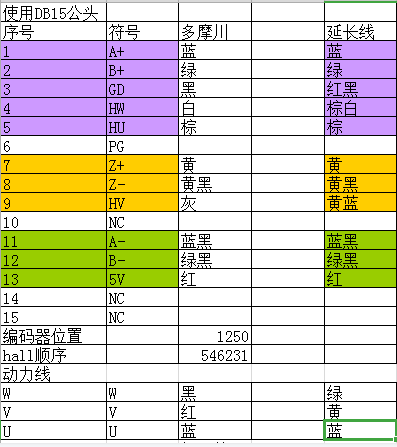

電機線、編碼器線線序定義

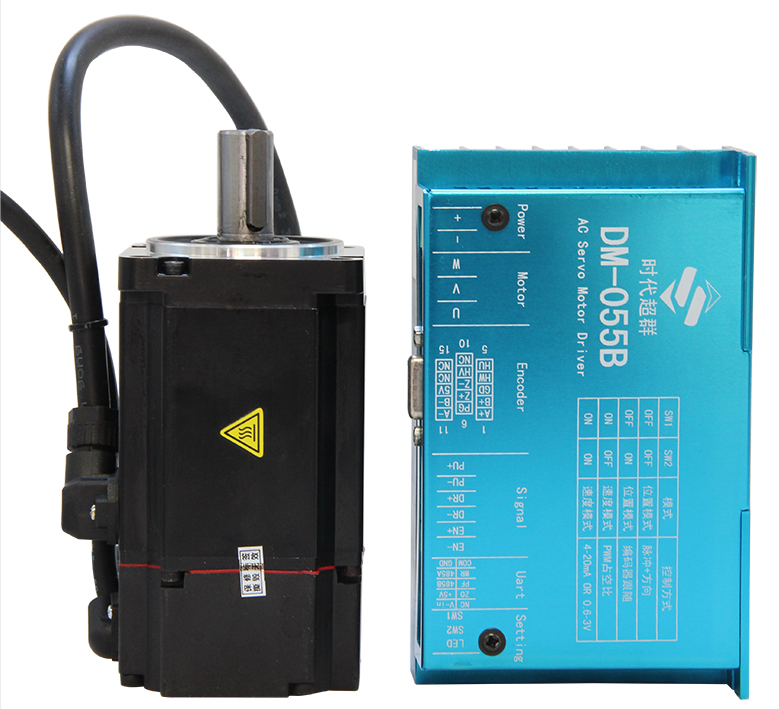

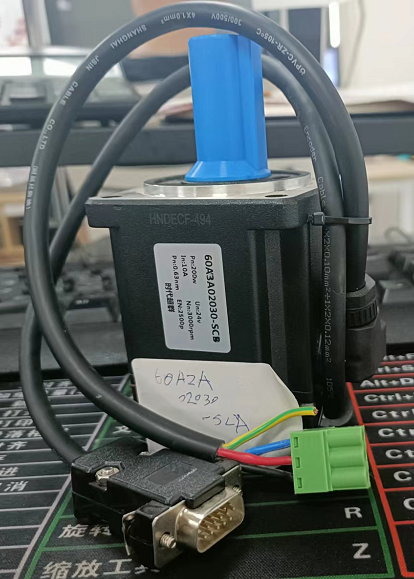

正常情況下，電機線和霍爾線已接好端子及插頭，直接接驅動器就可以，實物圖如下：

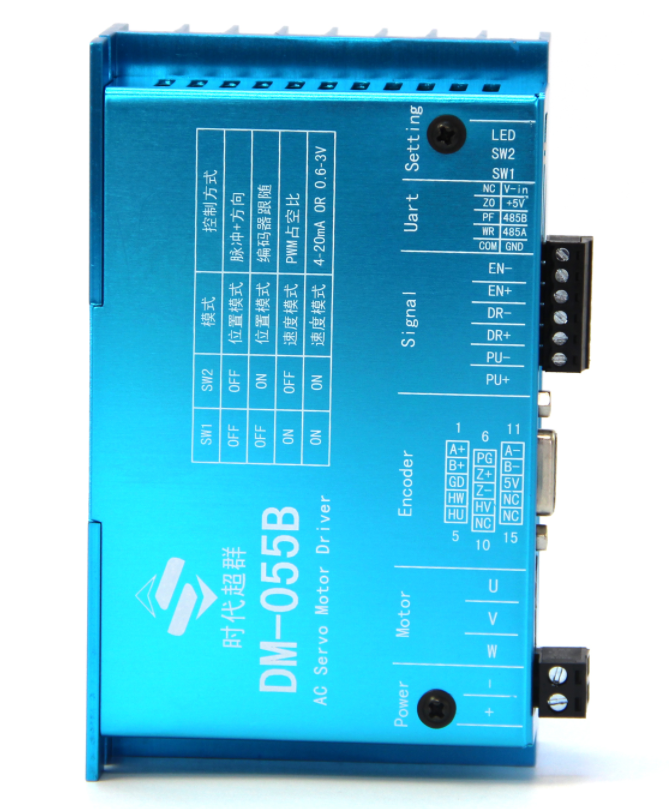

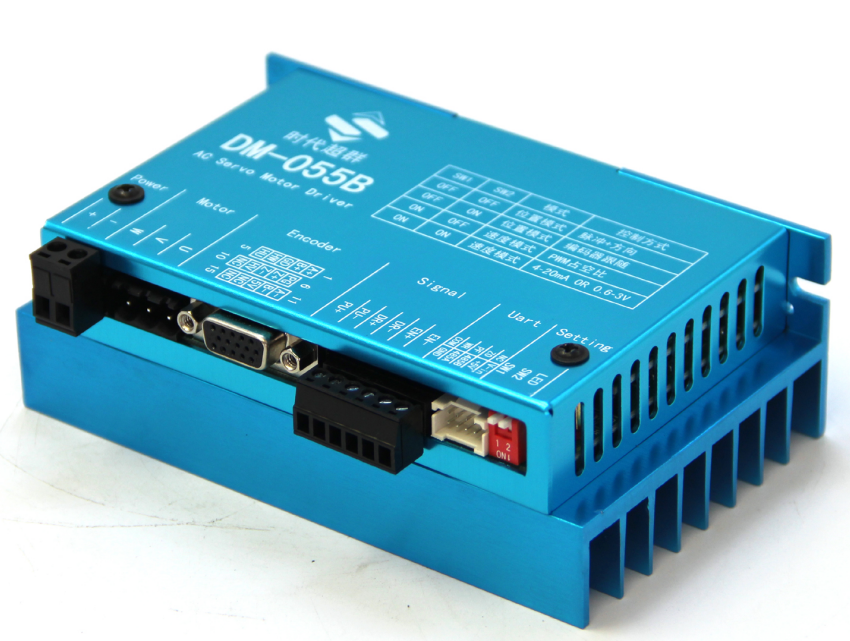

適配驅動器
驅動器接口

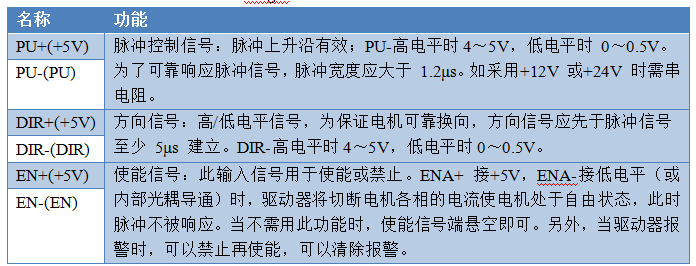

控制信號接口（驅動器上標識：Singal）

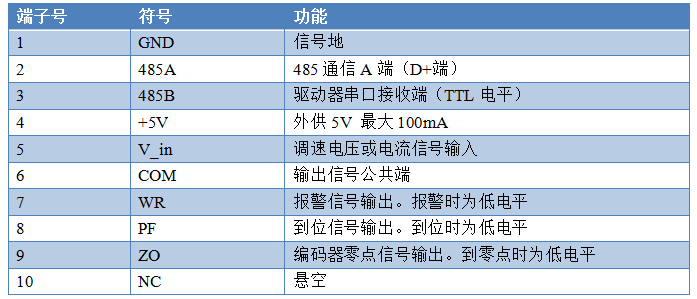

注：使用脈沖信號控制時，使能信號端（EN）可以不接。 通信與輸出信號接口（驅動器上標識：Uart）

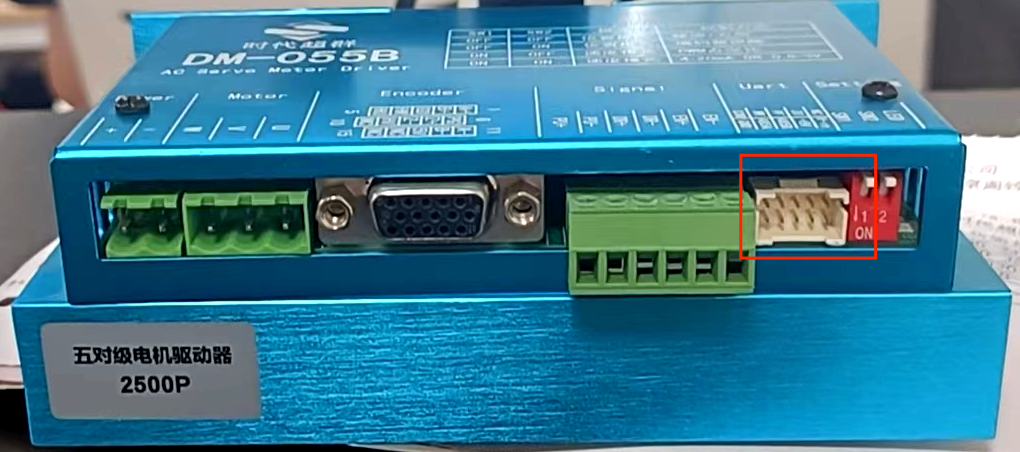

可以通過專用485電纜連接 PC 機。通過提供的上位機軟件可以設置驅動器參數，和測試驅動器，并提供一些診斷信息，來排除驅動器故障。 注：1腳為下排左邊第一個引腳，6腳為上排左邊第一個引腳。

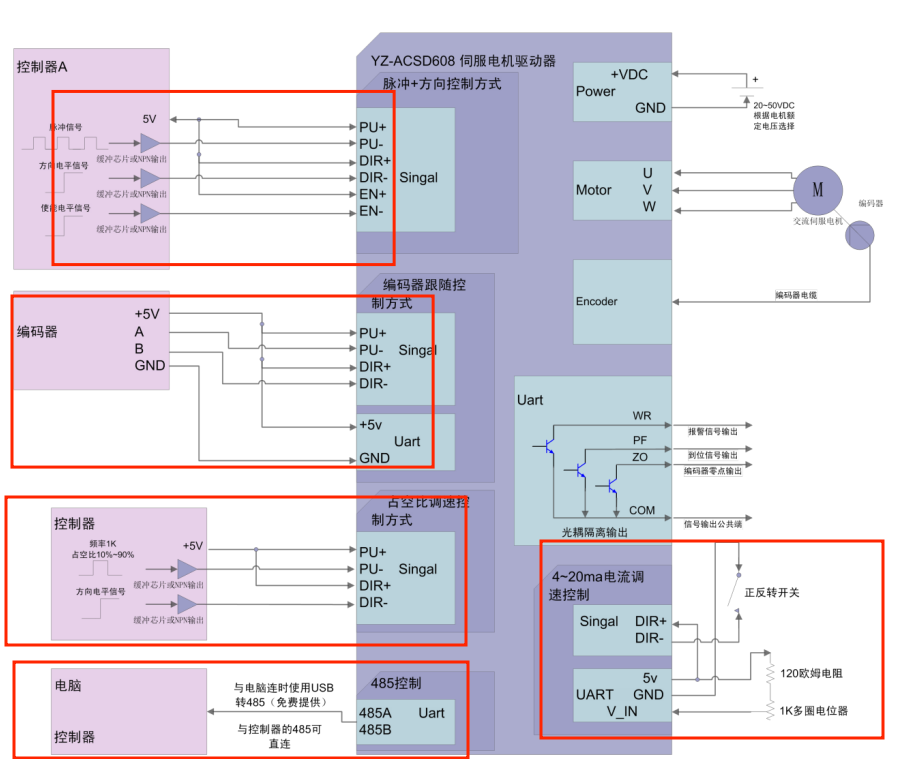

驅動器典型接線圖
驅動器5 種控制方式的接線方法，上電后只能選擇其中一種控制方式，用戶可以根據自身的使用需求進行選擇。
|
