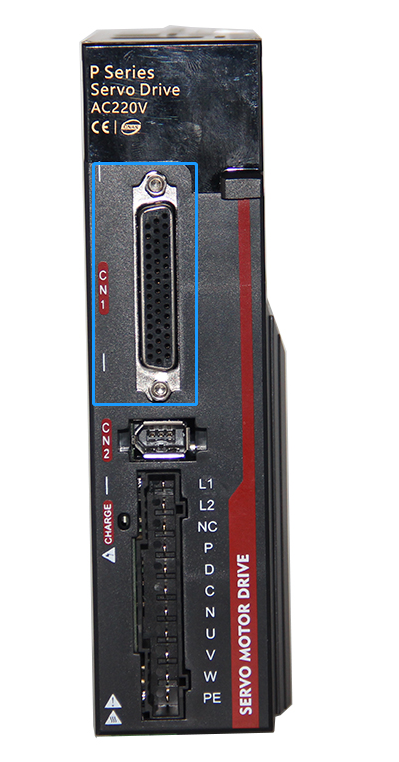

CN1 端子位置指令輸入信號

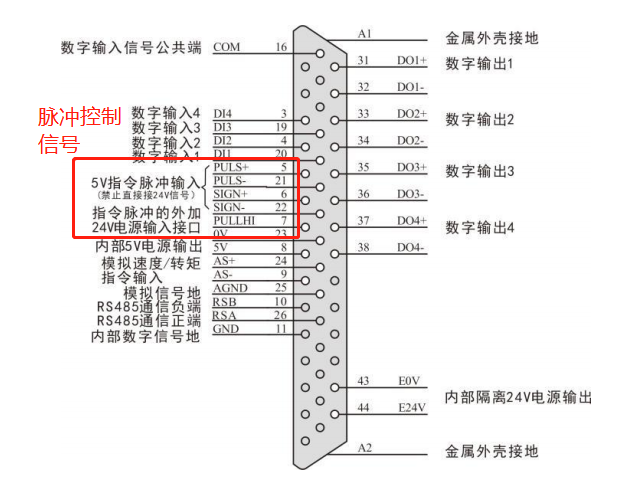

CN1 端子引腳示意圖

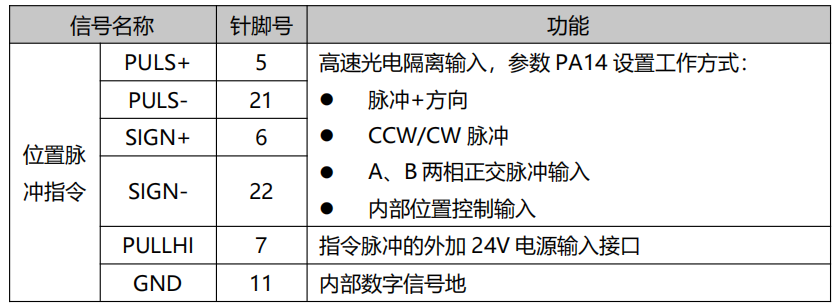

脈沖控制輸入信號說明

注：

PULS+與 PULS-之間以及 SIGN+與 SIGN-之間端口只支持5V以下信號電平輸入，超過5V信號須串接外部電阻，否則將損壞驅動器。

脈沖控制信號接線圖

1、內置控制電源、電阻接線

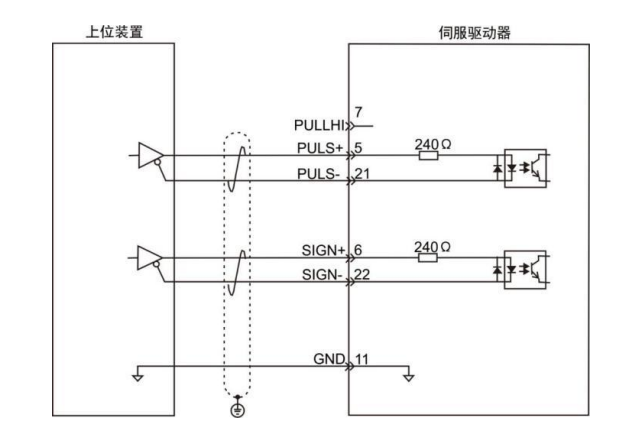

差分信號接線（5V信號）

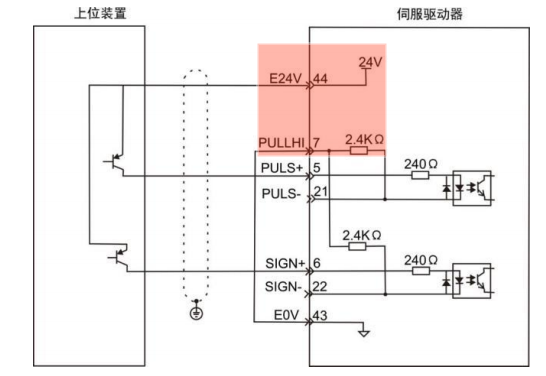

共陽極接線（比如：三菱 PLC）

（伺服驅動器內部 24V 電源，5V信號）

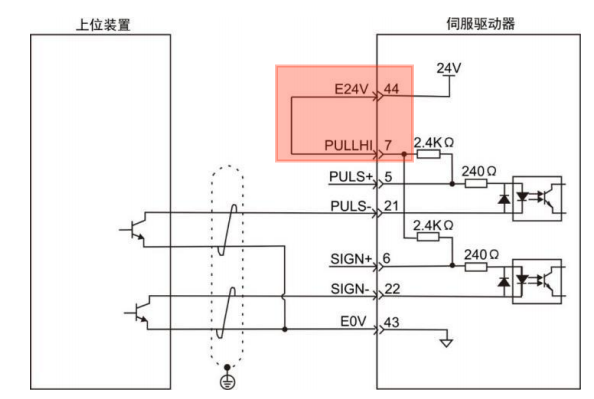

共陰接法（比如：西門子 PLC）

（伺服驅動器內部 24V 電源，5V信號）

2外接電源，使用驅動器內部電阻接線（5V信號）

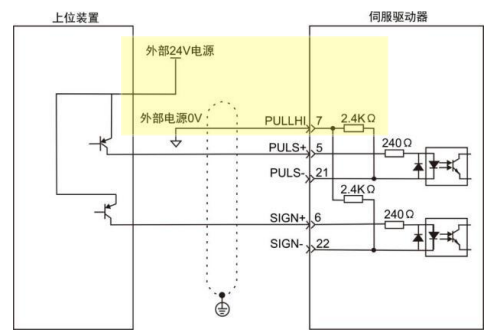

共陽接法：

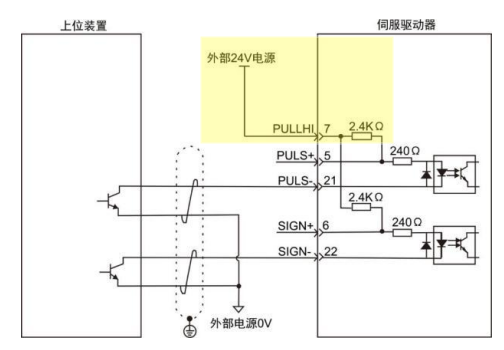

共陰接法：

2外接電源，使用驅動器外部電阻接線（24V信號）

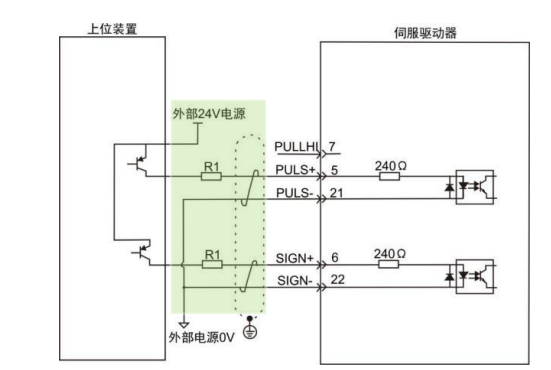

共陽接法：

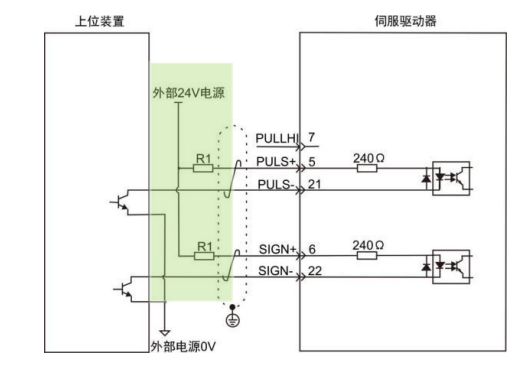

共陰接法：

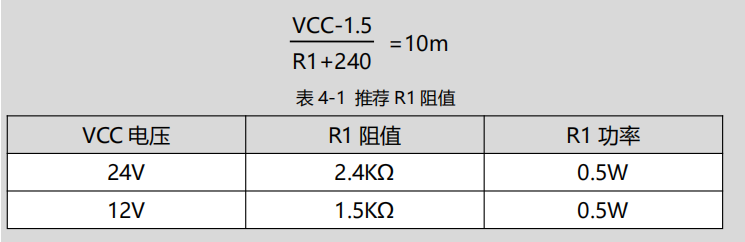

外置電阻 R1 的選取公式：
