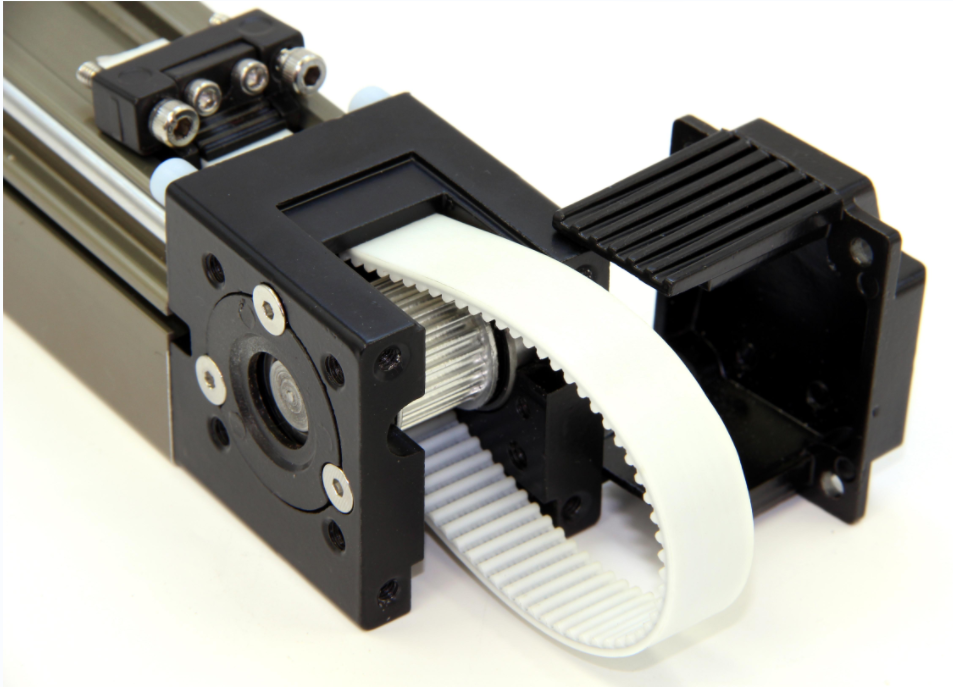

同步帶工作原理： 同步帶由一條內周表面設有等間距齒的環形皮帶和具有相應齒的帶輪所組成，又電機運轉動力，運轉時，帶齒與帶輪的齒槽相嚙合傳遞運動。齒槽結構如下圖：

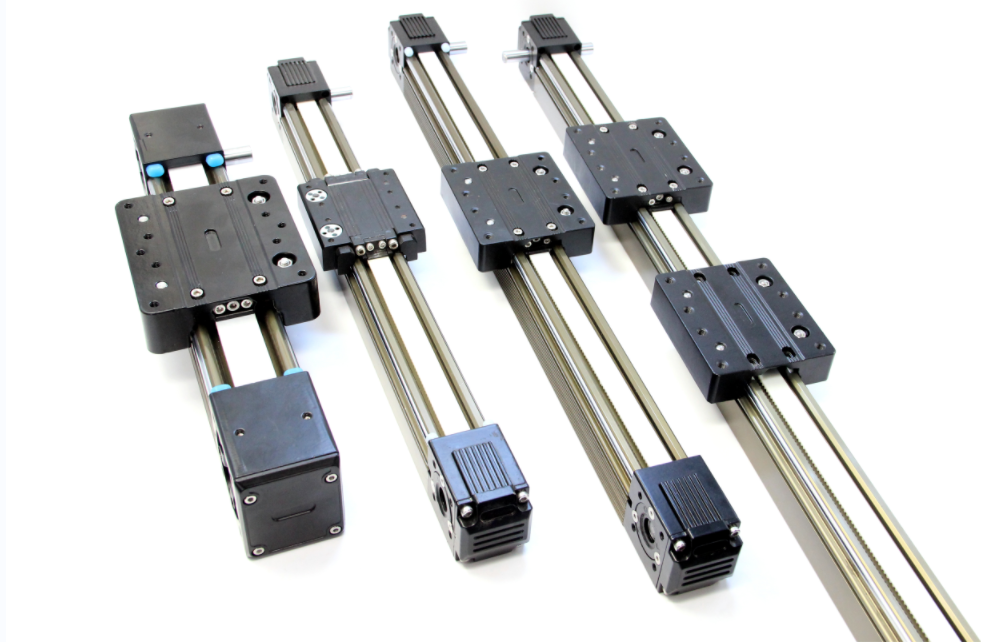

大致結構圖如下： （圖源來自百度圖片）

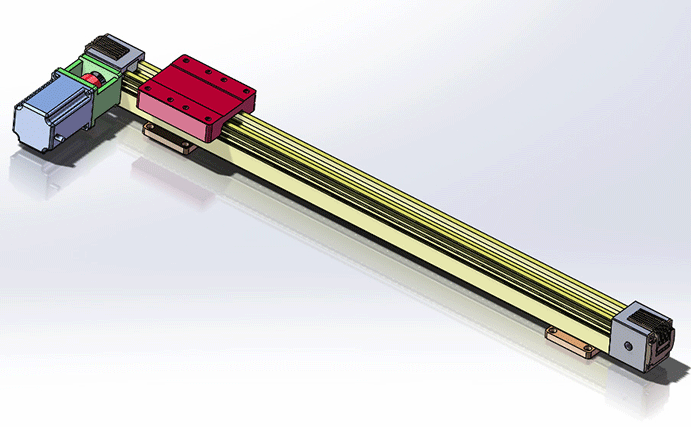

一般同步帶使用時，需要通過聯軸器連接電機給同步帶提供動力，由控制器編制的程序發出指令給驅動器，實現同步帶的往返運動：

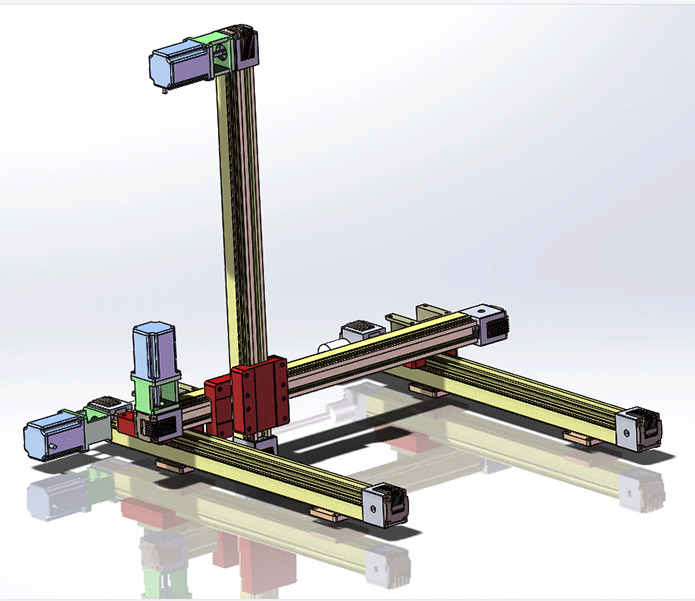

同步帶只能實現一定距離的直線運動，如果要實現較為復雜的運動，可以通過連接件來拼組同步帶的結構，來實現：

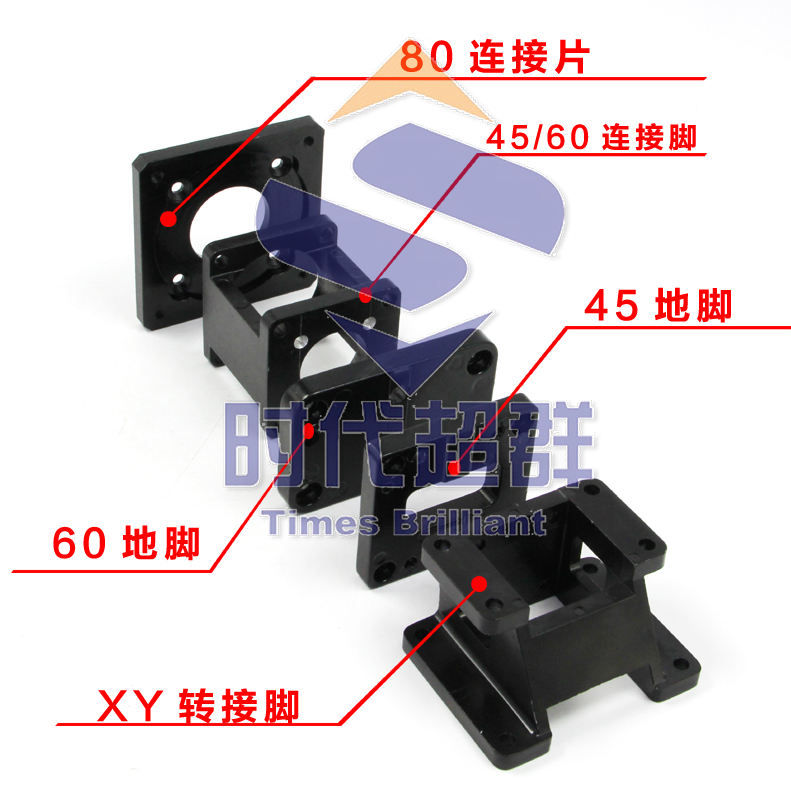

連接片和連接腳用于連接電機和同步帶輸出軸；地腳連接同步帶和工件，同步帶運行更穩定；XY連接腳可以實現同步帶與同步帶之間T型連接；十字連接片可以時間同步帶與同步帶之間交差連接等等；
同步帶傳動效率高，一般可達98%，傳動速度快，結構緊湊，適宜多軸運動，不需要潤滑，保養方便，使用的齒形帶輪嚙合的結構，傳動準確，傳動平穩，噪聲低，速比范圍大，一般可達10速比，由于本身結構的特點，傳動負載限制，一般選用電機可選57-86范圍內的電機提供動力。
|
