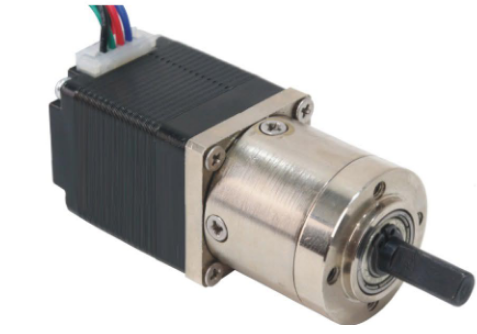

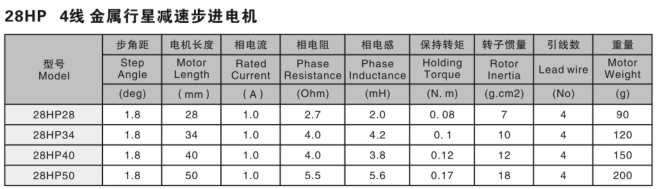

上圖為時代超群28系列減速步進電機，步距交1.8°，電流0.8A，減速比可選，此款電機體積小，出力大。有多款機身長度，可搭配不同速比減速機，主要應用于舞臺燈光打標機、儀表、醫療機械、自動化裝置等要求小體積，高扭矩等場合。 電機參數如下：

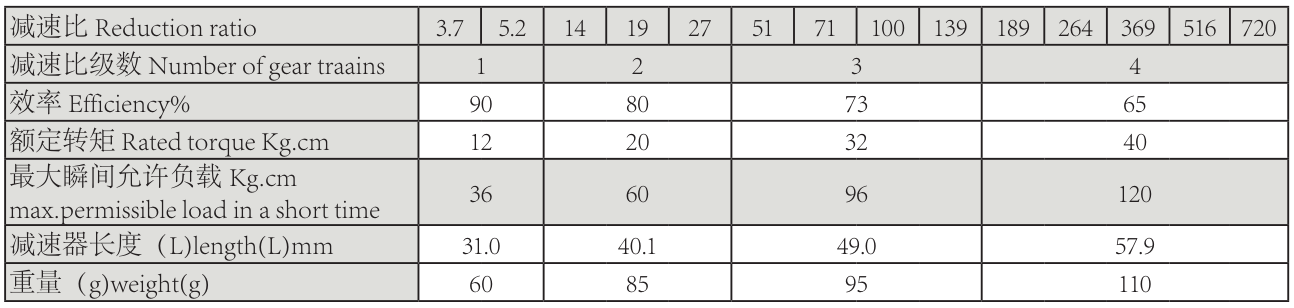

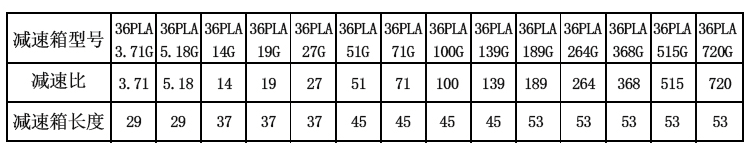

減速機參數如下：

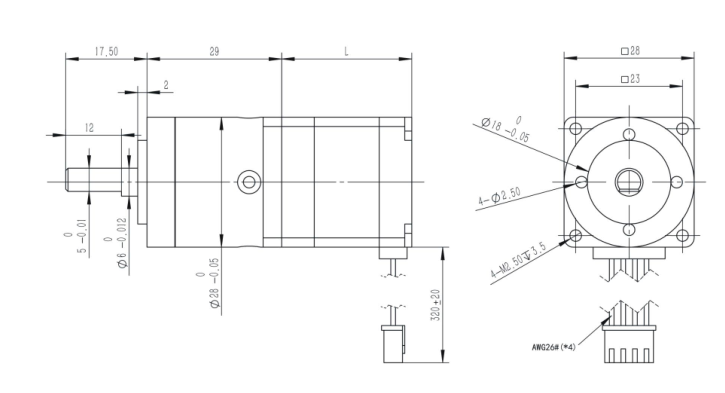

那么如何選型電機和減速機。來達到自己需要的輸出扭矩呢？ 首先我們要了解 電機+減速機的輸出扭矩=電機扭矩*減速比*減速機的輸出效率＜減速機能承受的額定扭矩 比如機身長34MM步進電機配19速比減速機，輸出扭矩=0.1NM*19*90%=1.7Nm＜1.9NM 因此可以輸出1.7N.m 依次類推，我們可以達到其他速比的搭配扭矩。最終得到最終的輸出扭矩。 尺寸圖如下：
這總電機由于電流非常小，用一般的驅動器會發熱比較大，所以我們建議使用我公司的ZD-2HD318驅動器，性能穩定，發熱小，驅動0-1.8A電流可調
ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。 主要功能： ·整步、2、4、8、16、32、64、128細分可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定，減少待機發熱 ·支持脫機、使能、鎖定等功能
