閉環步進電機如何改變電機工作方向？（wgb）

熟悉步進電機的朋友應該都知道，調整步進電機的工作方向只要改變A+A- 或者B+B- 任意一組的線序就可以了。

比如57步進電機線序是：紅綠黃藍對應A+A-B+B- ;此時如果想改變電機的工作方向，只要把：A+A- 的兩根顏色對調一下就可以了。

如果是閉環步進電機想要改變電機的工作方式，不是調換線序可以解決，而是需要通過調節驅動器來實現。

我們的閉環驅動器主要是帶數顯和不帶數顯兩種款式，分別給大街介紹一下：

不帶數顯：

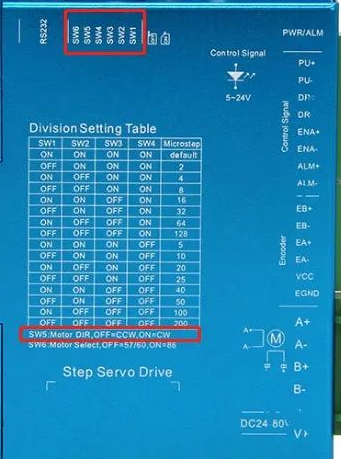

不帶數顯的閉環驅動器如HBS57/HBS86等，主要是通過撥碼開關來進行調節，其中SW5是控制電機方向。
