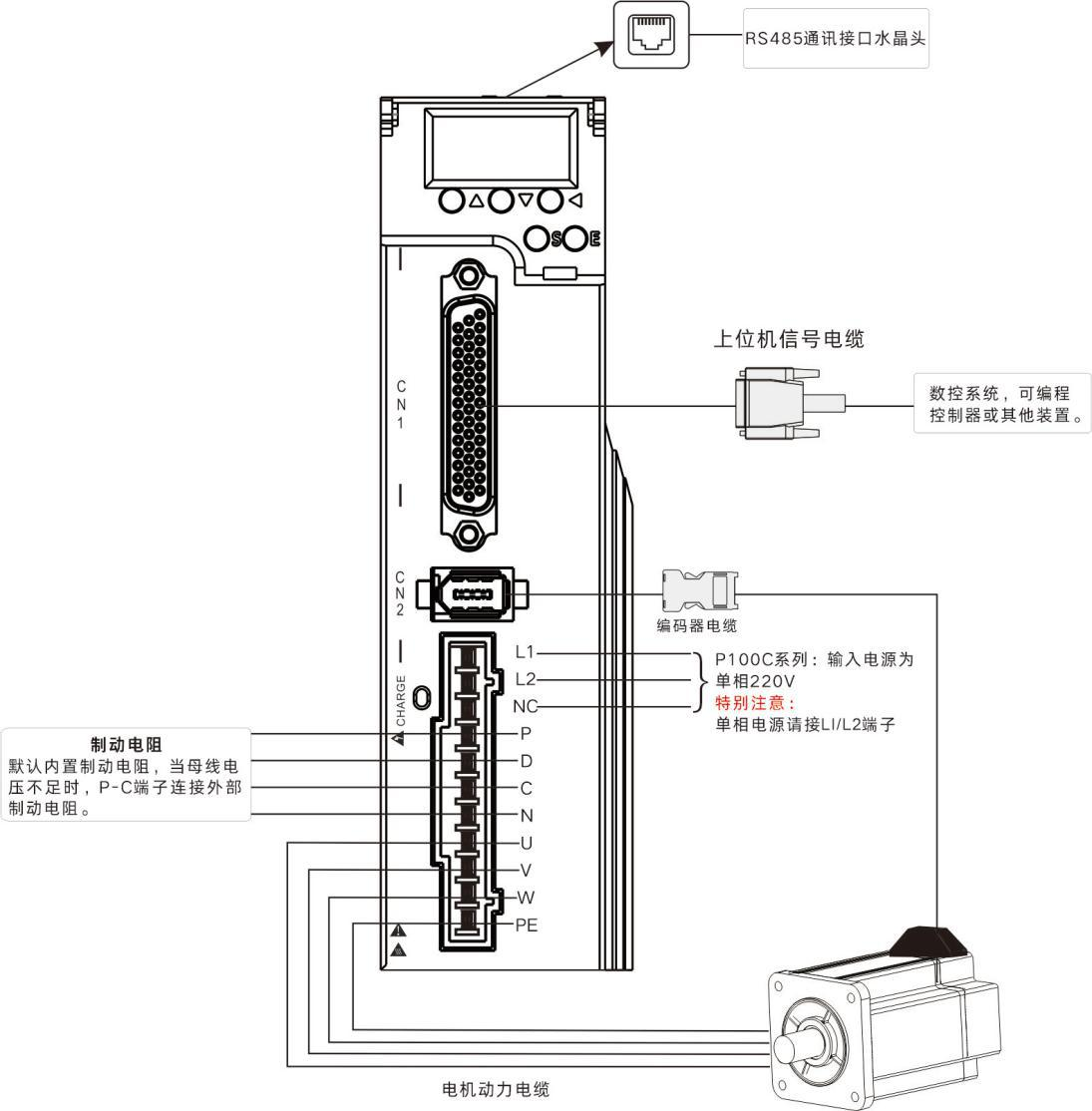

常規接線參考圖

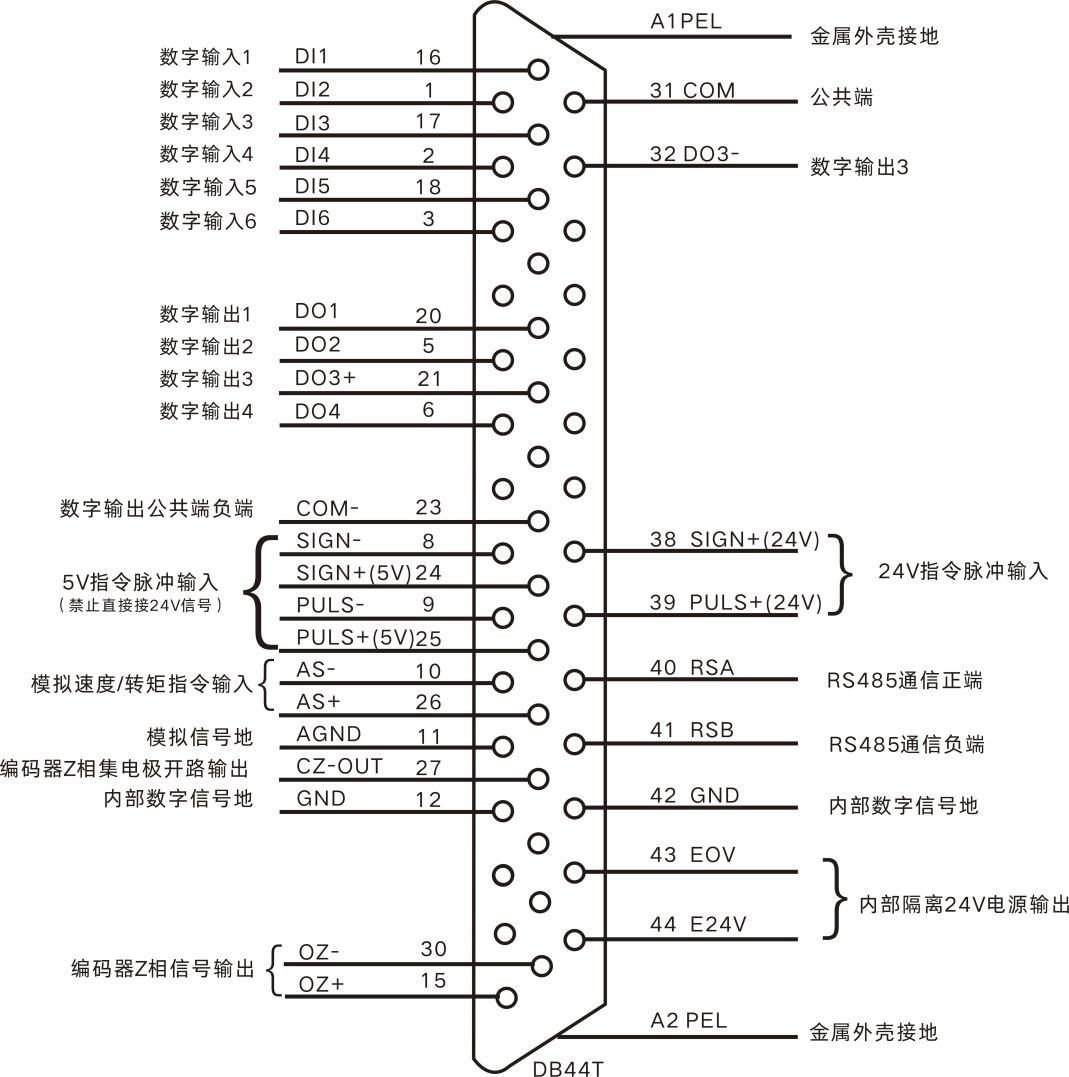

CN1 控制信號端子

DI1~DI6 為可編程輸入口，由參數 Pr100~Pr105 配置其功能；DO1~DO4 為可編程輸出口，由參數 Pr108~Pr111 配置其功能。上圖所示為出廠缺省配置。

CN1 端子接口電路及與上位控制裝置的接線方式

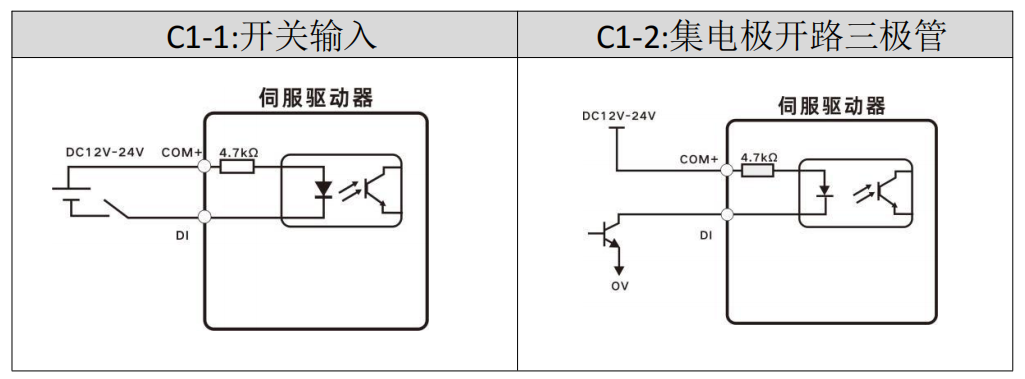

1. 數字輸入接口（DI1-DI6）

數字輸入接口電路可由開關、繼電器、集電極開路三極管、光電耦合器等進行控制。繼電器需選擇低電流繼電器，以避免接觸不良的現象。外部電壓范圍DC12V～24V。

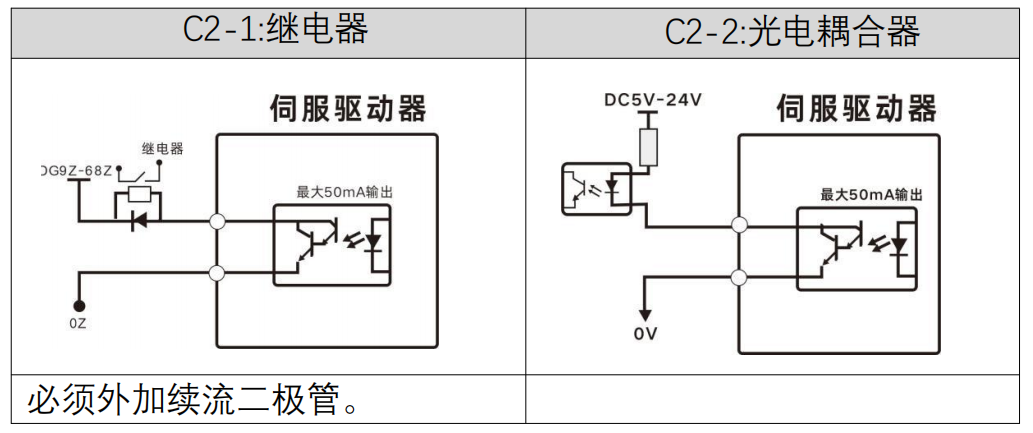

2數字輸出接口(DO1-DO4)

輸出電路可與繼電器、光電耦合器連接：

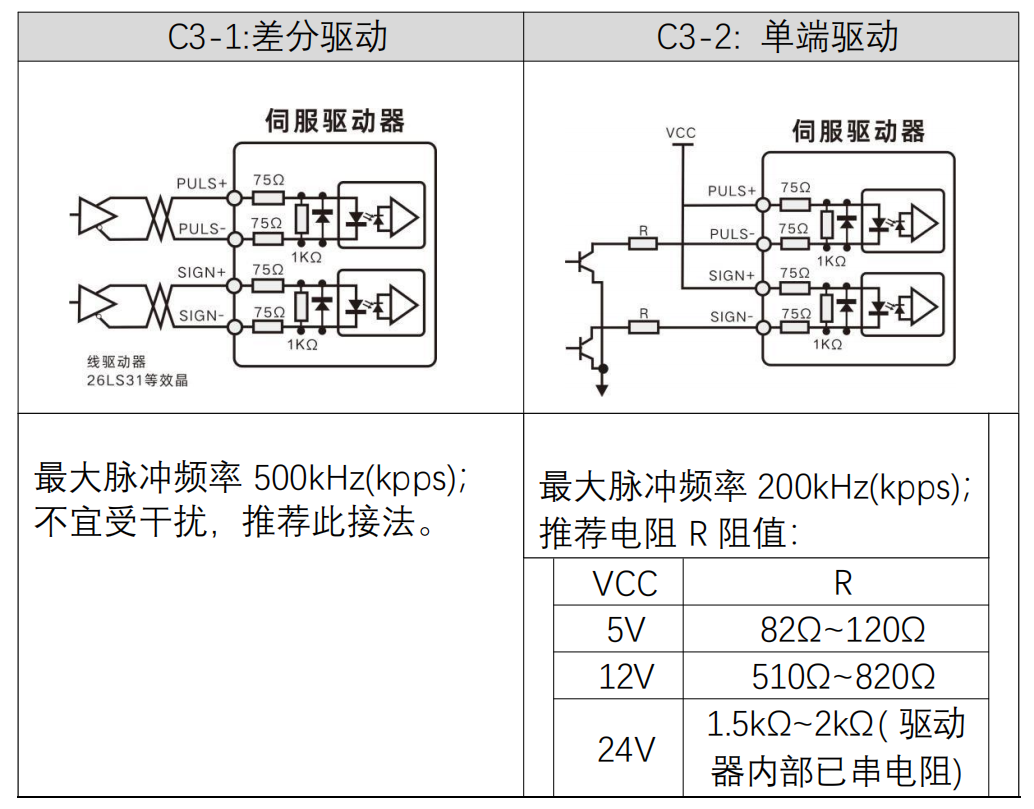

3位置脈沖指令接口（PULS/SIGN）

有差分驅動和單端驅動兩種接法，接線宜采用雙絞線，由參數 P035 設置工作方式：脈沖＋符號、正轉/反轉脈沖、正交脈沖。默認控制信號電壓5V,12v或者24v控制信號電壓需外接電阻。
