時代超群57BL115S30-3150TF9高壓直流無刷電機，電機電壓310v，額定功率300w，額定轉速5000rpm，配套的驅動器ZM-7205A采用220V交流供電（家電）即可，無需變壓器，操作簡單.兩者怎么搭配調速和，啟停正反轉控制呢？

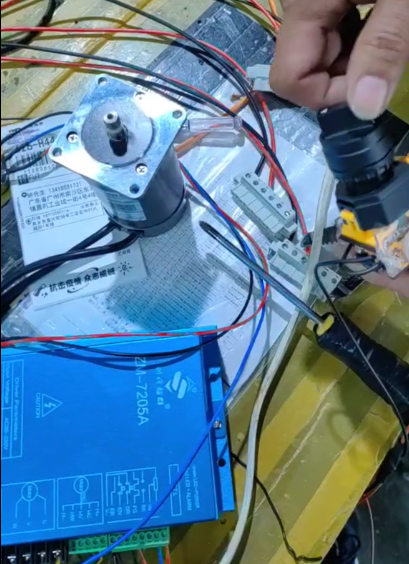

電機驅動接線圖：
按照?qǐng)D示接好線 然后我們用控制端口控制： 接雙控開關(三檔自鎖)控制正反轉和啟停
ZM-7205A是V-和DR短接電機是一個方向，斷開是另外一個方向，而V-和EN短接是啟動，V-和EN斷開是停止，那么接三檔自鎖開關就需要一個下邊的小電路，串一個二極管來實現，左轉正傳，中間停，右轉反轉。
如何外接點位器調速如下圖
V+ VE V-可以外接電位器調速 (V+和V-接電位器兩邊 ,VE接電位器中間腳) 聯系方式：QQ:467102884 電話：13811070445（劉女士） 淘寶店鋪：
