LS3522 是新推出的數字式三相步進電機驅動器，采用**** 32 位 DSP 技術， 主要驅動 86、110 型三相混合式步進電機。微步細分為 16 種，****步數為 60000 步/轉；工作電流范圍為 3.2A-8.0A，輸出電流共 16 種，能夠滿足大多數場合的 應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細 分的效果，低中高速運行平穩，噪音小。具有半流，過壓、過流等保護電路。驅 動器內部集成了參數自動整定功能，能夠針對不同電機自動生成****運行參數， ****限度發揮電機的性能。本驅動器為交流供電，推薦工作范圍為 AC110V-220V。

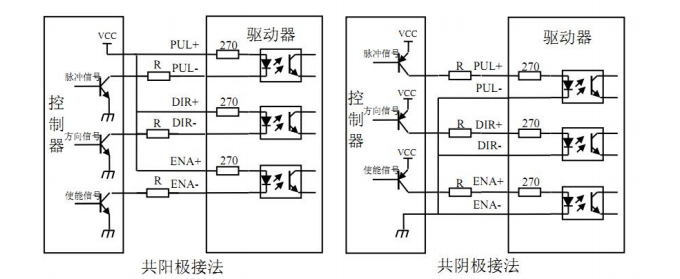

信號接口說明：LS3522 驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接 口，內置高速光電耦合器，允許接受長線、集電極開路和 PNP 輸出電路的信號。 現在以集電極開路和 PNP 輸出為例，接口電路示意圖如下
