ZD-3HE2254DML驅動器接線端子說明
驅動器有 3 個控制端子，分別為 CN1,CN2,CN3。其中，CN1 為控制信號端口，CN2 是輸 出信號端子，CN3 包括電源和電機線接口，標注 NC 的 3PIN 端子禁止接線，不帶隔離容易燒 毀上位機，僅供技術支持人員調試使用。
CN1 控制信號輸入端口

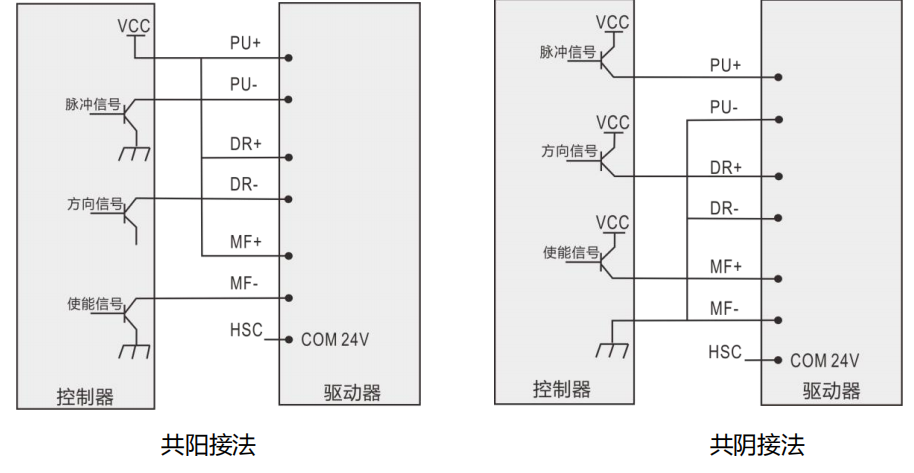

5V 信號接法

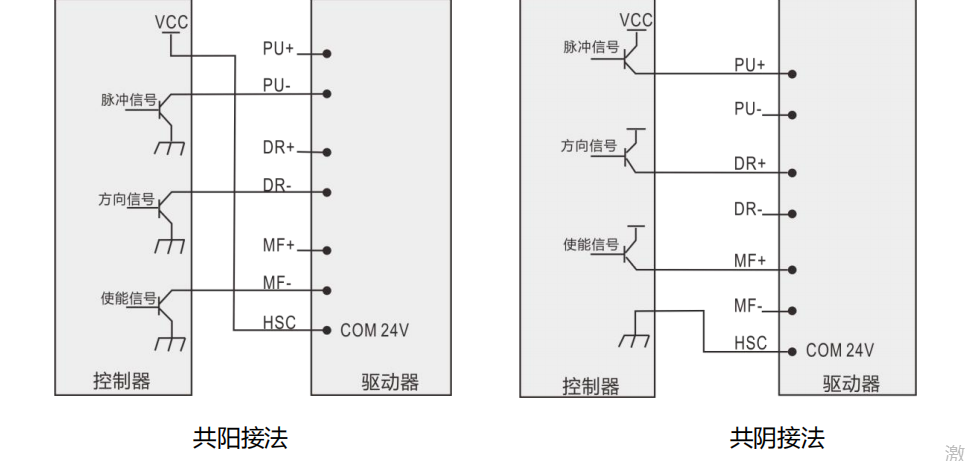

24V 信號接法
