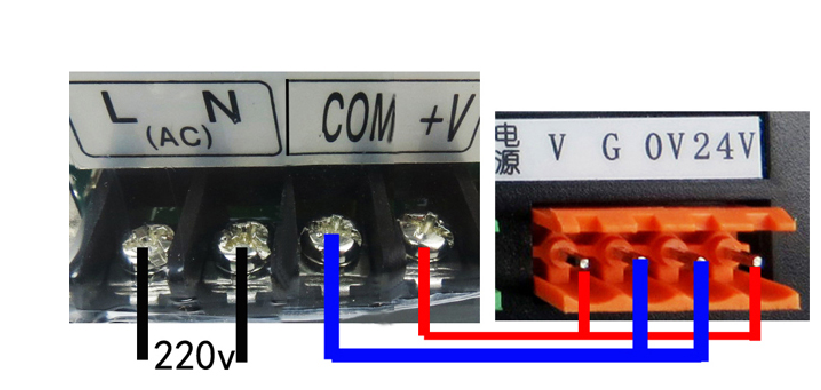

CM35D系列可編程控制器，每軸可以實現獨立運動，X、Y軸可以完成圓弧插補，任意兩軸、三軸、四軸可完成直線插補。1-4軸可以聯動，即能以混合速度達到同時運行同時停止。每個軸可以根據預先設置好的電子齒輪公式來精確地走直線、角度、圈數。1-8個輸出口可以控制外部8路24V繼電器的通斷。1-14個輸入口可以讓外部的通斷信號來實現程序的啟動、暫停、急停，完成限位、回機械零點，電機正反轉等多個功能。通過.上位機軟件可以上傳程序、修改參數及下載開機界面。 今天介紹一下這款控制器如何接線使用： 1.控制器接電源： 如設備無外界干擾源系統及IO供電方式(干擾源:變頻器啟動瞬間及焊接機起弧。)可以按照下邊方式接線：
如設備有外界干擾源系統及I0供電采用隔離式方法如下圖

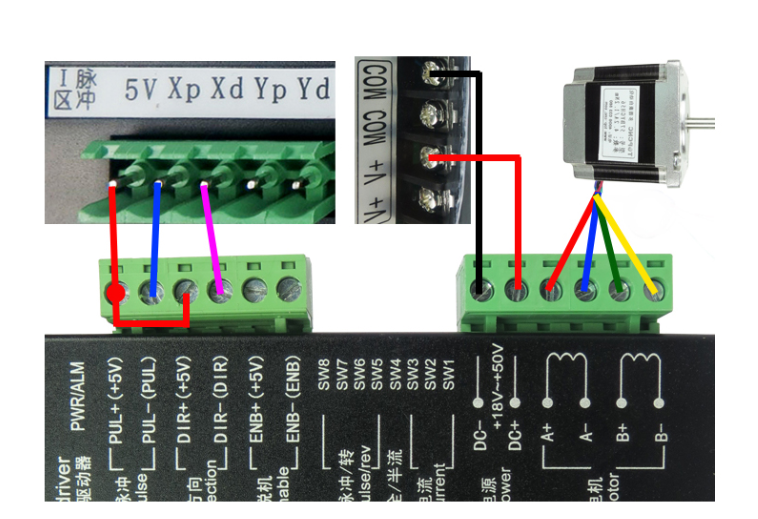

2.電機，驅動，控制器差分接線方法：
