接口定義

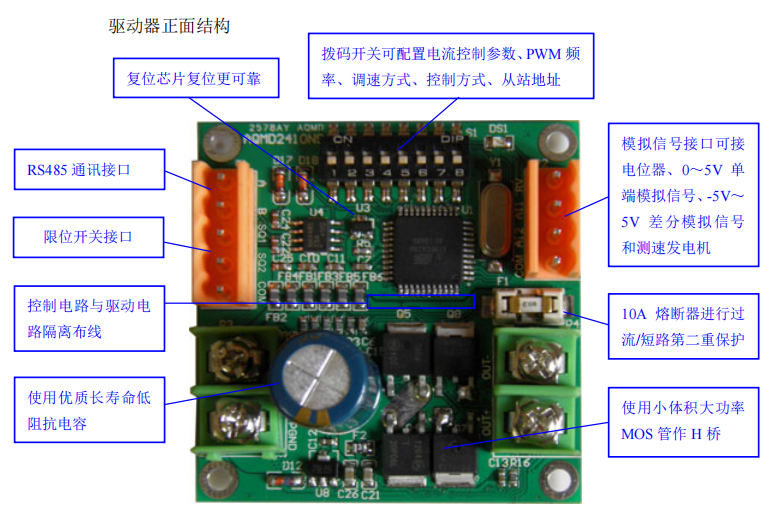

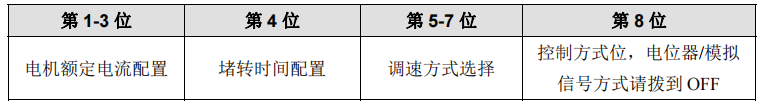

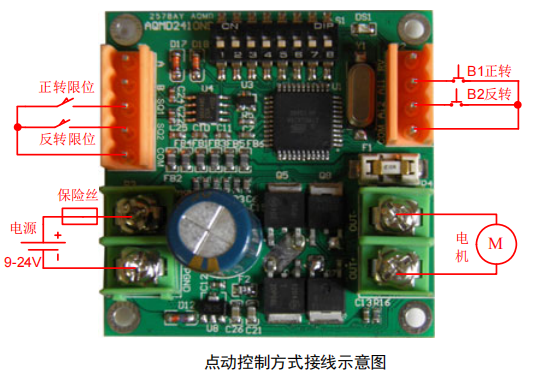

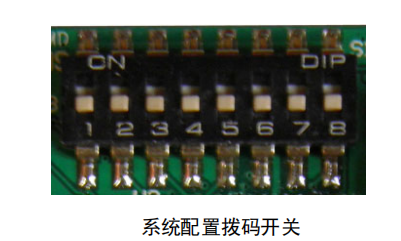

如下圖所示為點動控制方式的典型綜合接法,適合于電位器/模擬信號控制方式下預設正反轉速度方式,且觸發方式配置為點動方式。 點動控制方式的工作過程為:按下B1,電機正轉,B1彈起,電機停止;當正轉限位后電機停止,再按B1無效;按下B2,電機反轉;B2彈起,電機停止;當反轉限位時電機停止,再按B2無效。 如果按鍵接線較長,環境干擾較大,在AI1與COM之間、AI2與COM之間并聯一個104的電容。如果使用蓄電池給驅動器供電,建議在電源接口串聯一只10A的保險絲。 系統配置撥碼開關如圖所示。開關撥到上方為ON,下方為OFF。從左至右依次是第1-8 位。

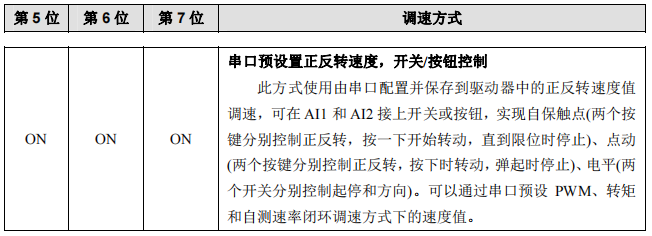

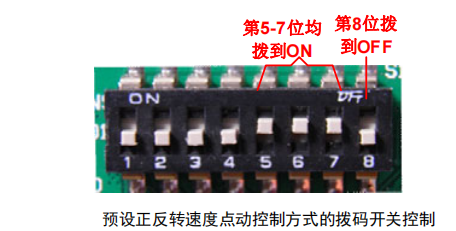

預設正反轉速度的點動控制方式撥碼開關的配置如圖所示。

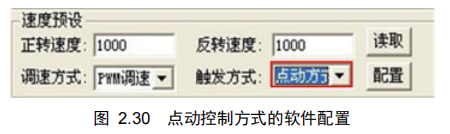

在將撥碼開關配置為預設速度開關控制方式后,再將觸發方式配置為點動方式。向MODBUS寄存器0x00a1寫入1即可配置為點動;也可使用AQMDDemo.exe應用程序進行配置,如圖 2.30所示。在“速度預設”分組框的“觸發方式”下拉框中選擇“點動方式”,將觸發方式配置為點動方式,當調速方式設定為PWM調速時,“正轉速度”或“反轉速度”編輯框中數值為1000表示占空比為100.0%,即“正轉速度”或“反轉速度”編輯框中數值乘以0.1得到占空比。
電位器/模擬信號控制方式下調速方式撥碼配置方式可點擊以下鏈接查看 http://www.troj.com.cn/shownews.asp?id=23001
|
