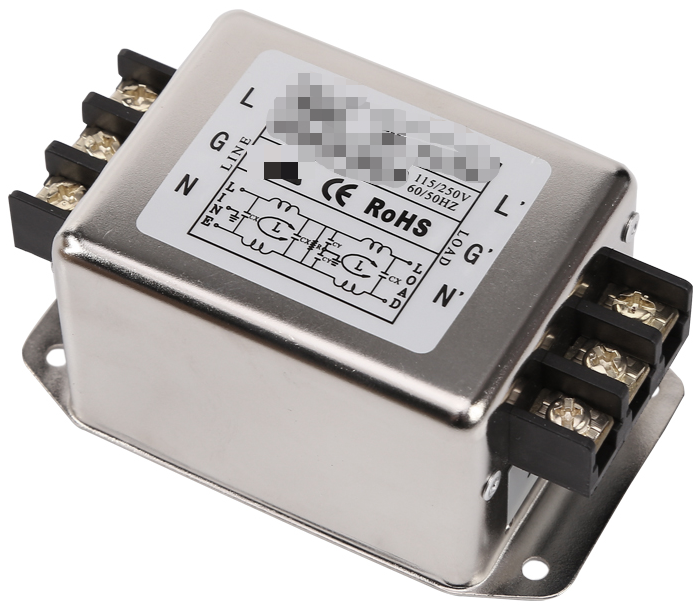

由于伺服單元的主回路使用高速開關元件,因此在進行伺服單元外圍的接線處理及接地處理時 ,可能會受到開關元件噪音的影響。 伺服單元作為工業設備,因此未采取防無線電干擾措施。若用戶在民宅附近使用時,或者擔心會受到無線電干擾時,可以在主回路電纜的輸入側連接噪音濾波器。

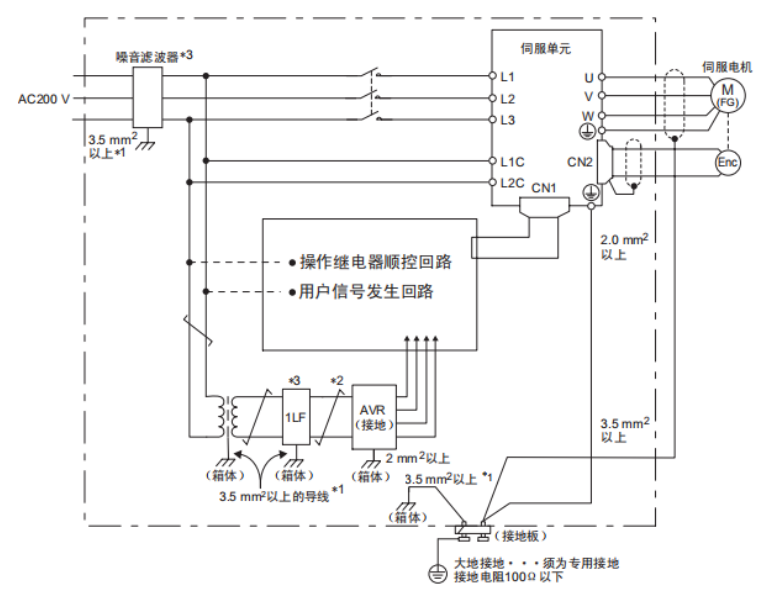

將噪音濾波器連接在適當的場所,可以以避免噪音對伺服單元造成不良影響,參考接線圖如下：

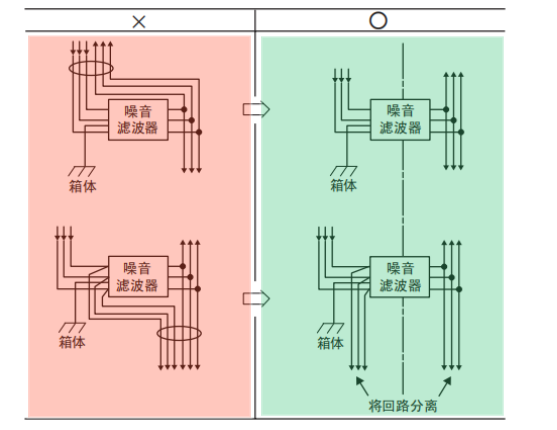

連接噪音濾波器時的注意事項： 1、噪音濾波器安裝、接線時的注意事項： 請將輸入接線與輸出接線分開。另外,請勿使輸入、輸出接線使用同一套管,也不要將其捆扎在一起。

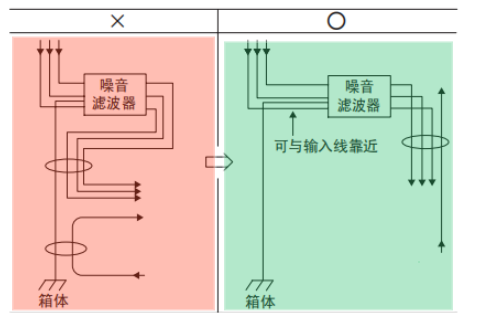

噪音濾波器的地線請與輸出接線分開設置。另外,地線請勿與噪音濾波器的輸出接線及其他信號線使用同一套管,也不要將其捆扎在一起。

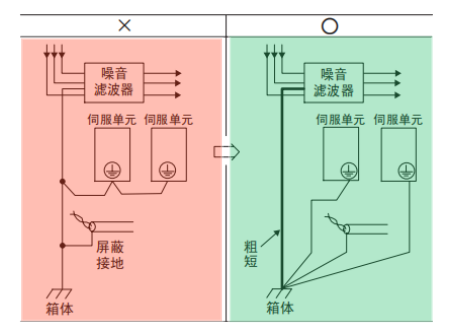

將噪音濾波器的地線單獨連接在接地板上。請勿連接其他地線。

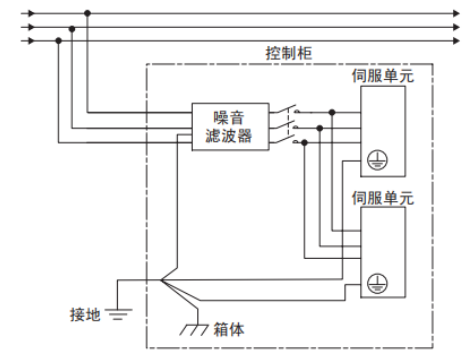

控制柜內部有噪音濾波器時,請將噪音濾波器的地線和控制柜內其他設備的地線,連接在控制柜的接地板上之后再進行接地。
當然，用戶在使用伺服電機過程中，為防止噪音的發生,也可根據需要,采取以下噪音對策： 1盡可能將輸入指令設備及噪音濾波器設置在伺服單元的附近。 2務必在繼電器、螺線管、電磁接觸器的線圈上連接浪涌抑制器。 3接線時,主回路電纜(電機主回路用電纜）與輸入輸出信號線應離開30bm以上。不要放入同—套管或捆在—起。 4不要與電焊機、電火花加工機等使用同—電源。即使不是同—電源,當附近有高頻發生器時 , 請在主回路電纜的輸入側連接噪音濾波器。 5請進行適當的接地處理。 （1）電機框架的接地 ：當伺服電機經由機械接地時,開關干擾電流會從伺服單元的動力部通過伺服電機的寄生電容流出。為了防止這種現象發生,將伺服電機的電機框架端子(FG）和伺服單元的接地端子相連。另外,接地端子""必須接地。 （2）輸入輸出信號電纜中出現噪音時：在輸入輸出信號電纜中出現噪音等情況時,對該輸入輸出信號電纜的0v線(sG）實施單點接地。電機主回路接線套有金屬套管時,對金屬套管及接地盒實施單點接地。
|
