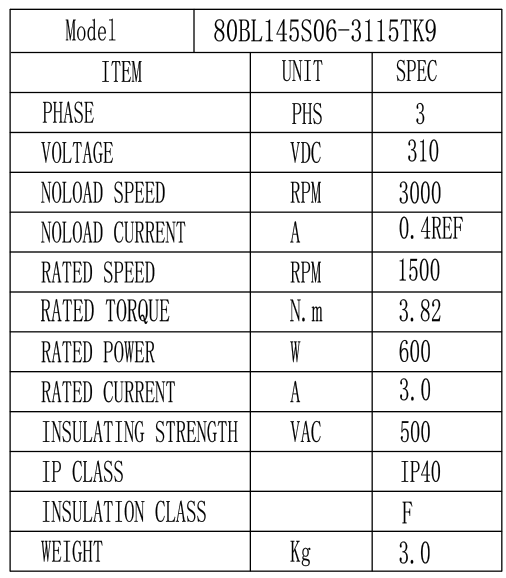

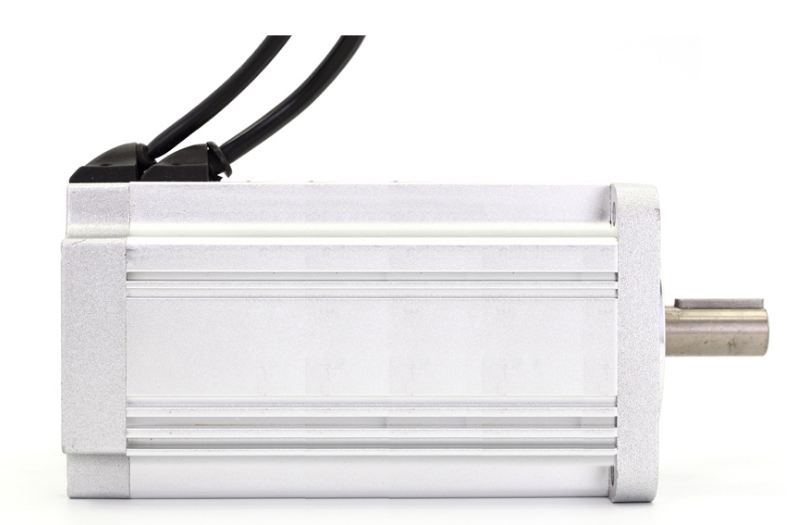

上圖為客戶做一臺低速大扭矩直流無刷電機80BL145S60-3115TK9，電壓310V，功率600W，扭矩3.82NM,額定轉速1500轉，額定電流3A，防護等級IP40，重量2.5KG常用于打磨，切削，鉆孔等場合，具體參數見下表
產品尺寸圖如下：
配套的驅動器ZM-BL2210T適合驅動輸入電流在10A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。可485通訊，產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
◆電流、速度雙閉環設計，運行平穩； ◆高力矩高轉速輸出，****轉速可達10000RPM(根據用戶電機而定)； ◆調速方式：外接電位器，外接0-5V模擬量或外接PWM調速； ◆具有X1 (剎車)、DIR（方向）、EN（使能）信號控制端； ◆可輸出測速脈沖FG供用戶檢測（光電隔離，門極輸出）； ◆可輸出報警信號ALM供用戶檢測（光電隔離，門極輸出）； ◆具有過流、過壓、欠壓、過熱、霍爾傳感器相位出錯、馬達堵轉等保護功能； ◆可外接剎車電阻使電機快速停機制動； ◆可外接手持式智能調試器ZM-BL01用于調試設置無刷驅動器參數及功能； ◆可通過無刷驅動器的網口外接速度顯示器ZM-BL03，顯示電機轉速； ◆可用電腦通過485通訊端口設置無刷驅動器485地址，讀取和控制無刷驅動器運行狀態。 接線圖如下：
驅動尺寸圖如下：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
