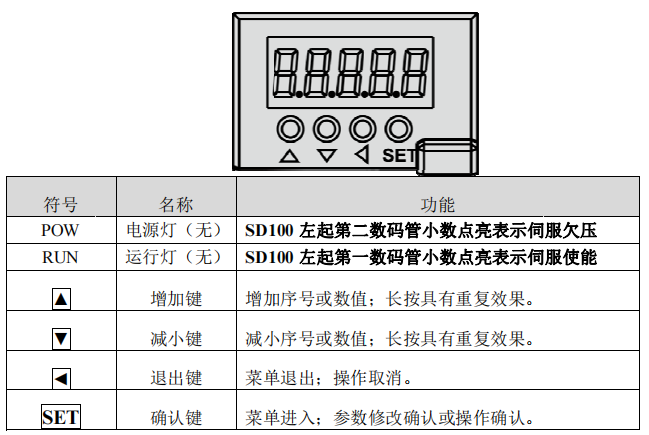

操作面板

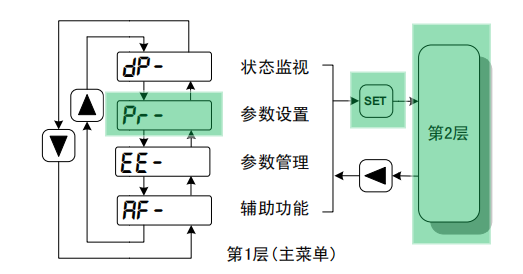

參數設置主菜單

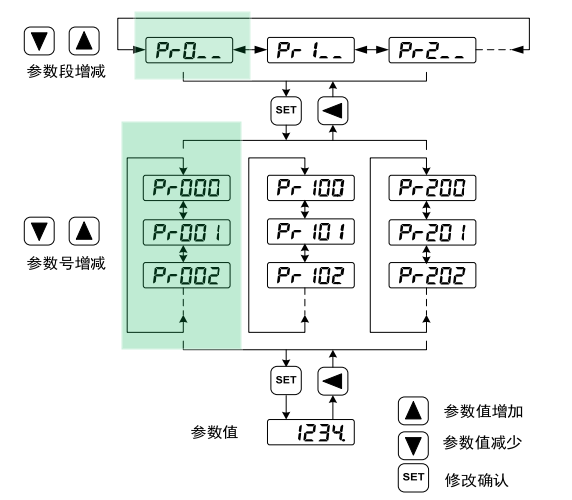

參數設置第二層

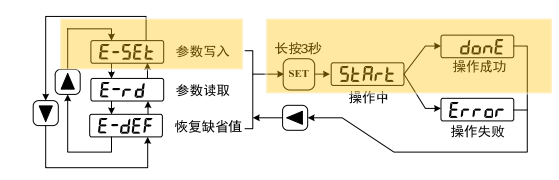

用戶設置參數要根據自身需要，參考說明書上標注的參數代碼進行設置，參數基本設置方法如下： 1 選擇參數段： 參數代碼采用參數段+參數號表示，****3位，百位數是段號，十位和個位是參數號。例如參數 Pr105， 段號是“1”，參數號是“05”，數碼管顯示為“Pr105”，選擇參數段時要選擇pr1的參數段。 2參數設置： 在驅動器操作面板上，▲、▼鍵在主菜單選擇參數設置“Pr- ”，按 SET 鍵進入參數設置方式。再用▲、▼鍵 選擇參數段，選中后，按 SET 鍵，進入該段參數號選擇。其次再用▲、▼鍵選擇參數號，選中后，按 SET 鍵顯示參數值。用▲、▼鍵可修改參數值，按▲或▼鍵一次，參數增加或減少 1，長按▲或▼ 鍵，參數能連續增加或減少。參數值被修改時，最右邊的 LED 數碼管小數點點亮，按 SET 鍵確定修改數值有效，此時右邊的 LED 數碼管小數點熄滅，修改后的數值將立刻反映到控制中(部分參數需要保存后重新上電才能起作用)。 此后如果有繼續修改的參數，修改完畢按◄鍵（返回退出鍵）退回到參數號選擇狀態，選擇參數代碼繼續修改，如果對正在修改的數值不滿意，不要按 SET 鍵確定，可按◄鍵取消，參數恢復原值，用▲、▼鍵可修改參數值。 3 參數保存： 修改后的參數并未保存到 EEPROM 中，若需要****保存，需用參數管理EE中的參數寫入操作E-SET.選中操作后按下 SET 鍵長按 3秒以上，直到顯示DONE,說明參數保存成功，斷電重啟。
|
