HB3922驅動器的特點及接線（wgb）

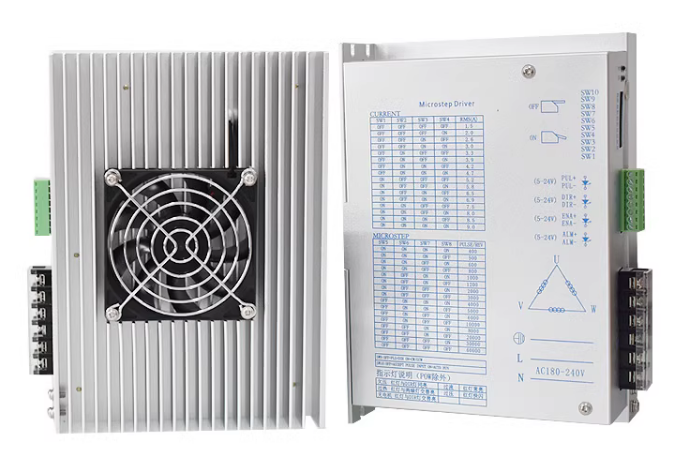

HB3922 是基于 DSP 控制的三相混合式步進電機驅動器，它是將先進的 DSP 控 制芯片和三相逆變驅動模塊結合一起所構成的新一代數字式步進電機驅動器。驅 動器電壓為 AC110-220V,適配電流在 9.0A 以下，外徑 57-130MM 的各種型號的三 相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使 電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于兩相和五相 混合式步進電機。定位精度****可達 60000 步/轉。該產品廣泛應用于雕刻機、 中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

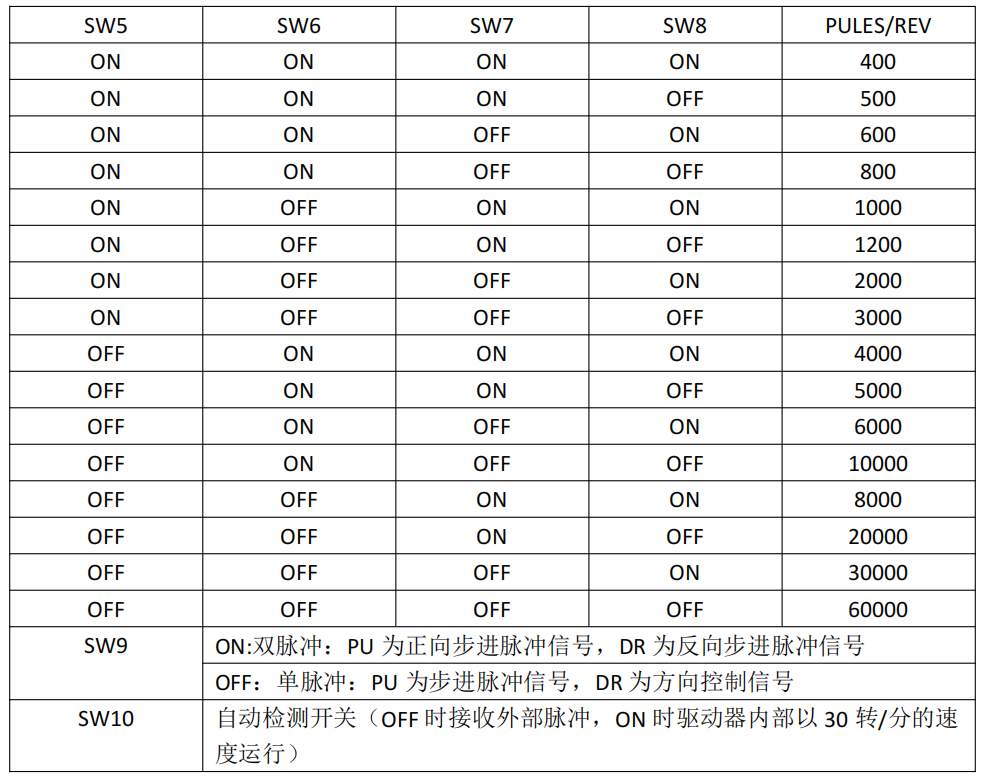

驅動器細分由 SW5-SW8 端子設定，共 16 檔，SW9 和 SW10 為功能設定。附表如：細分數（脈沖/轉） 注：可根據客戶要求定制細數！

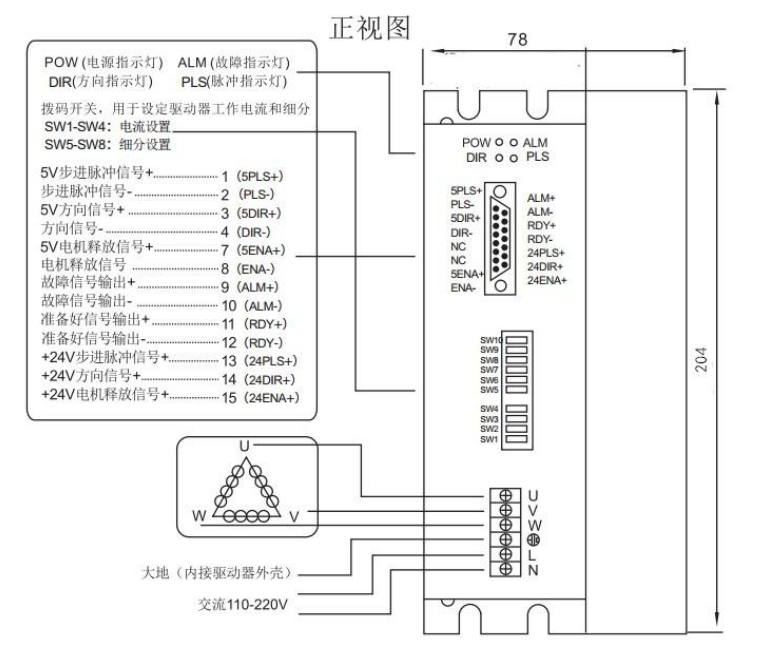

接線圖
