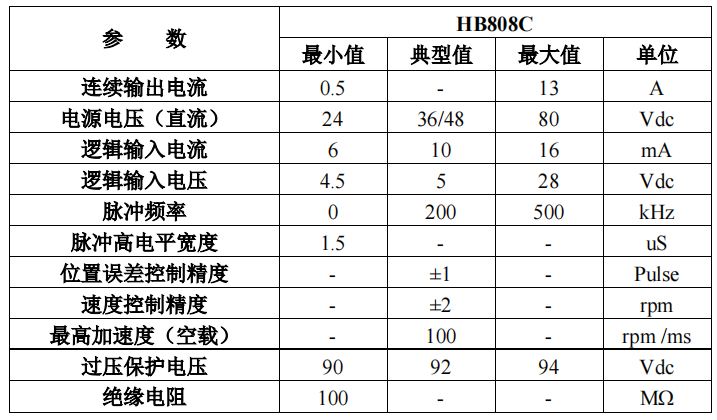

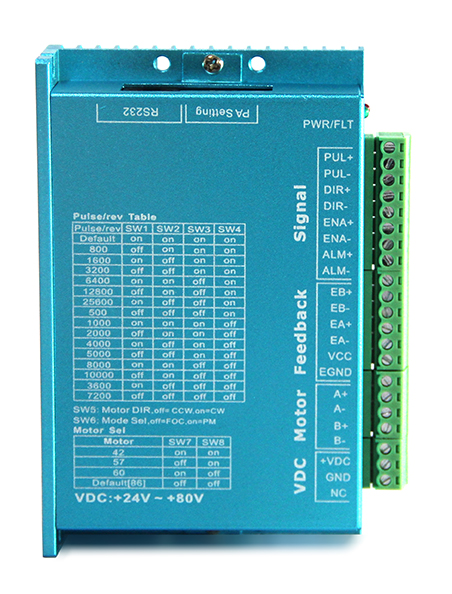

HB808兩相閉環步進電機驅動器，供電電源電壓直流24-80VDC,驅動器連續輸出電流****值8.0A,峰值電流13A,****脈沖頻率500HZ.可接受差分和單端式脈沖/方向指令，具有位置/速度/力矩三種控制模式,接口電平為4.5-28V兼容,具有過壓、欠壓、過流和超差等保護功能,適合各種中小型自動化設備和儀器，例如：鎖螺絲機，剝線機，繞線機，端子機，激光機，噴繪機、中小型雕刻機、電子加工設備、自動抓取設備、專用數控機床、包裝設備和機器人等。在用戶期望低噪聲、高速度的設備中應用效果尤佳。 驅動器性能參數 電氣指標

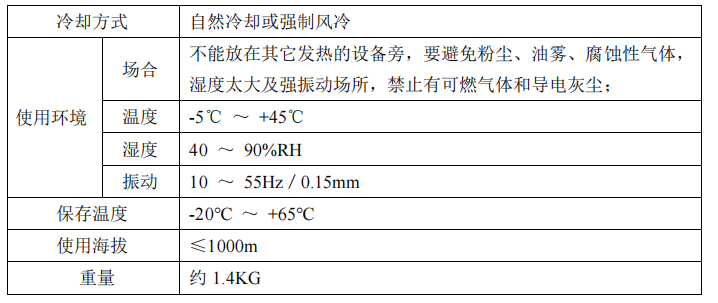

使用環境及參數
適配電機參數 57電機規格參數

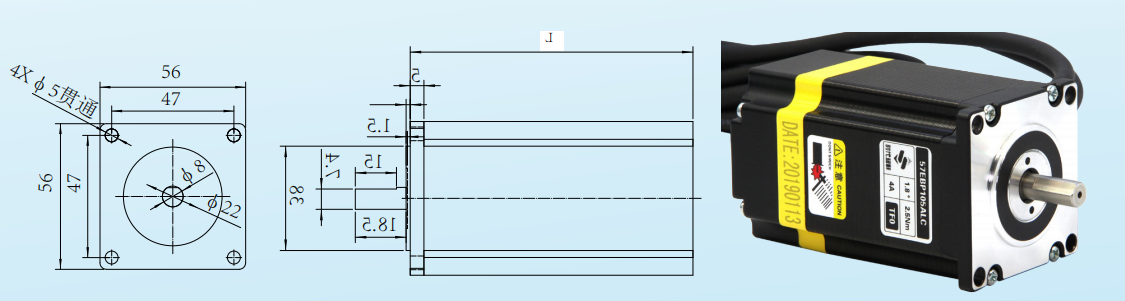

安裝尺寸圖

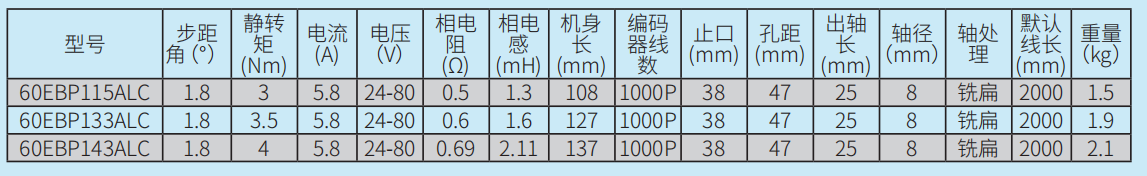

60電機規格參數
安裝尺寸圖

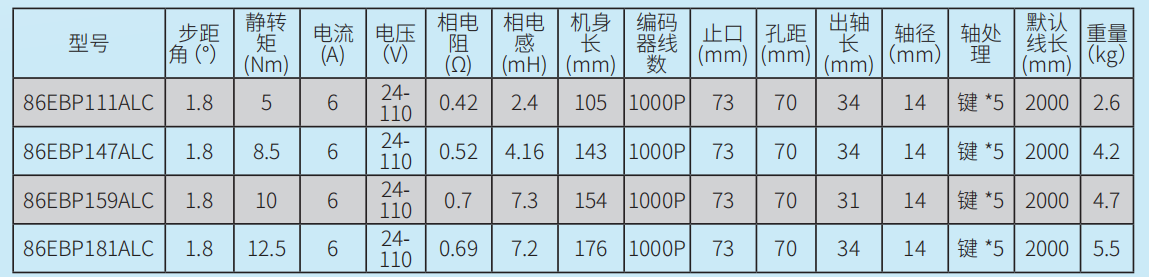

86電機規格參數

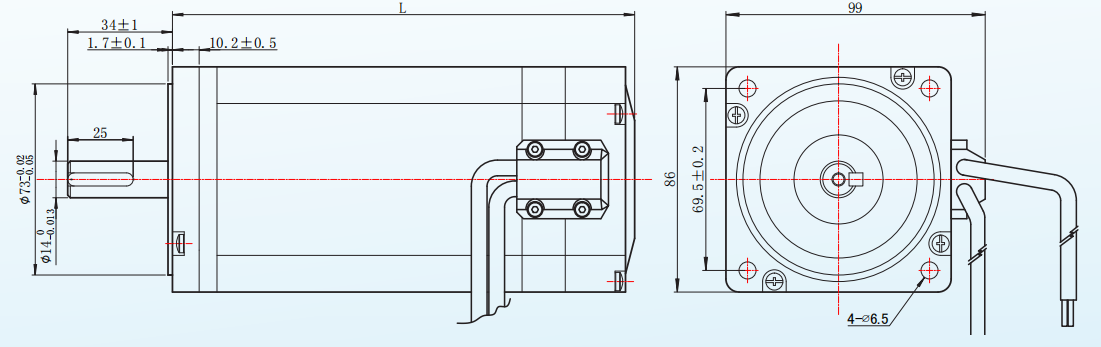

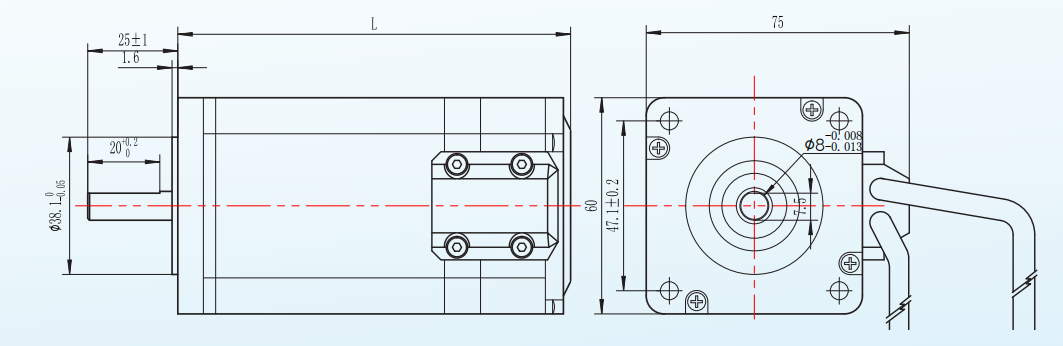

安裝尺寸圖

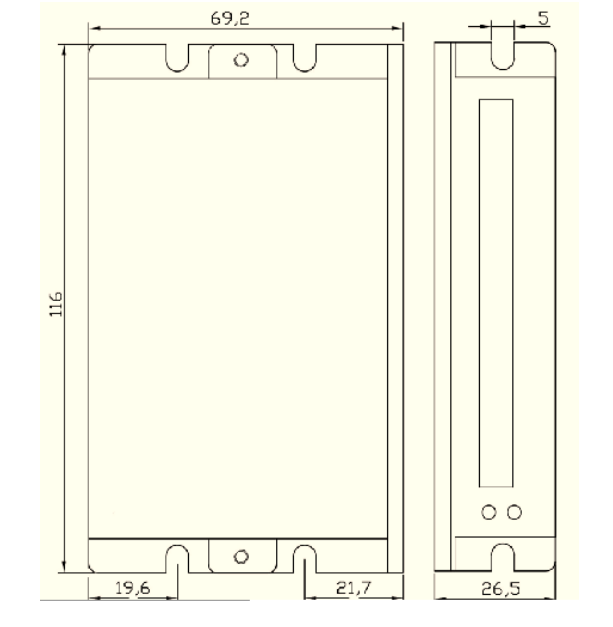

驅動器安裝尺寸圖

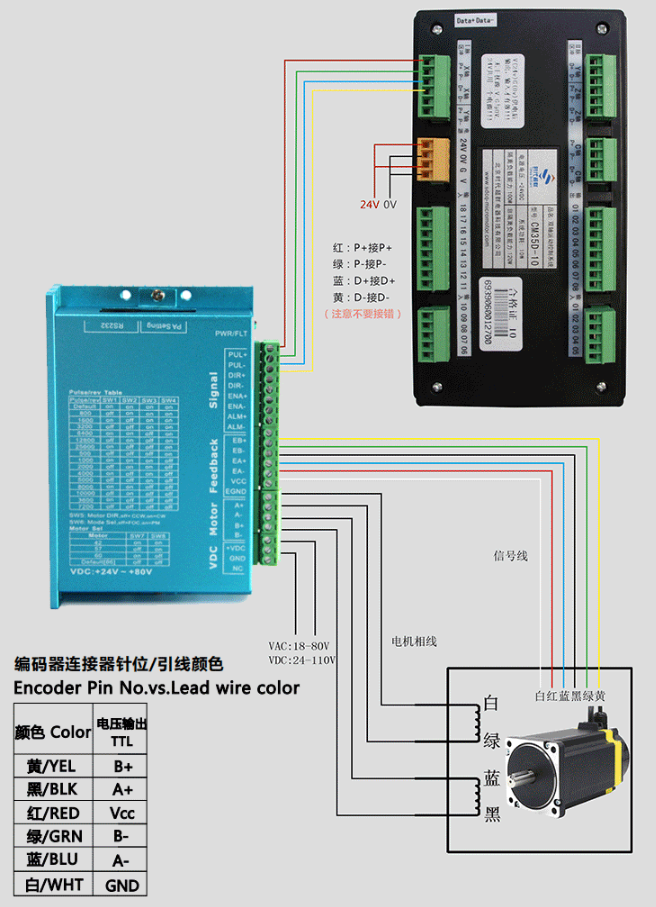

參考接線圖

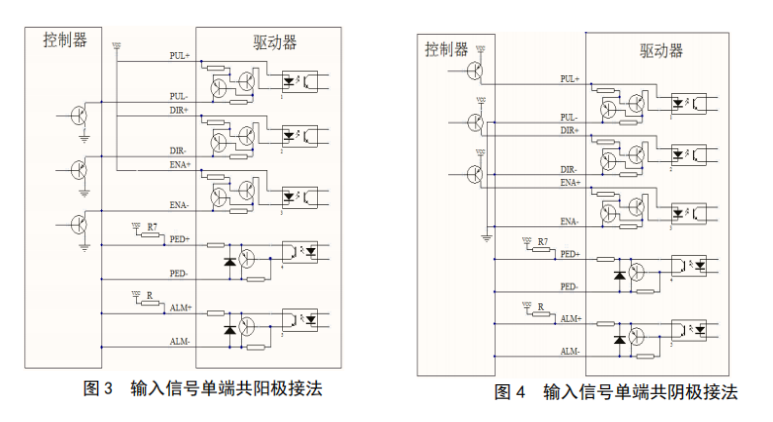

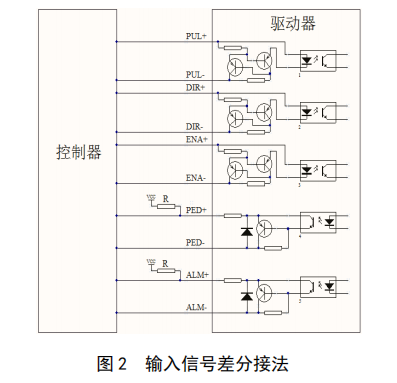

控制信號接口電路

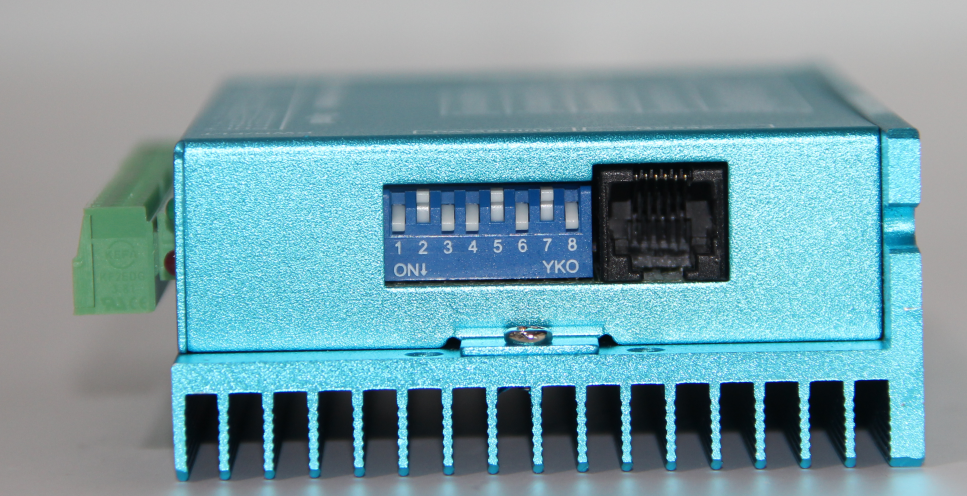

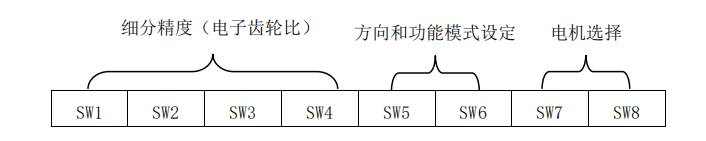

撥碼開關設定

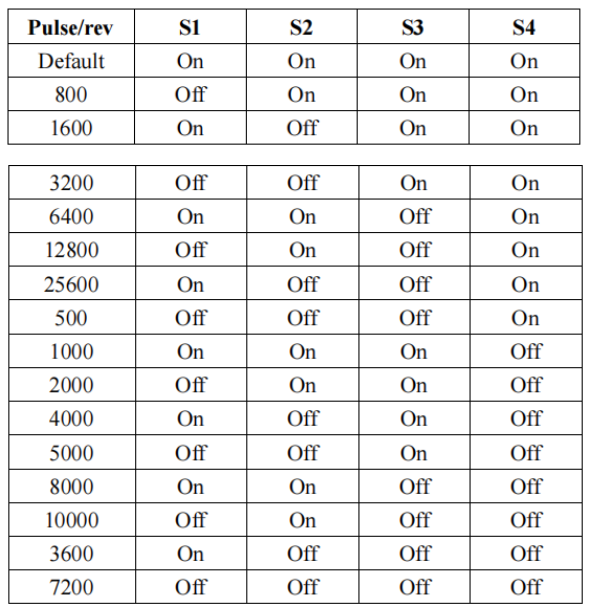

細分設置

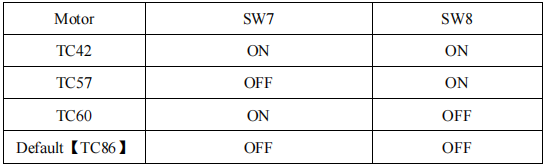

SW5 設置電機方向，當為 ON 時，電機順時針轉（CW），當為OFF 時，電機逆時針轉(CCW)； SW6 功能模式選擇，當為 OFF 時，驅動器為空間矢量控制模式（FOC），當為 on 時，驅動器點位運動模式（PM），該模式啟停效果比較好。 適配電機選擇

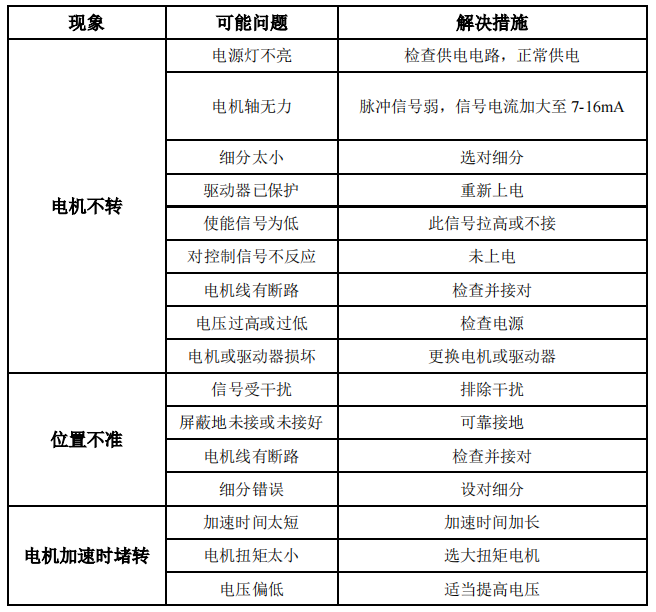

應用中常見問題和處理方法
|
