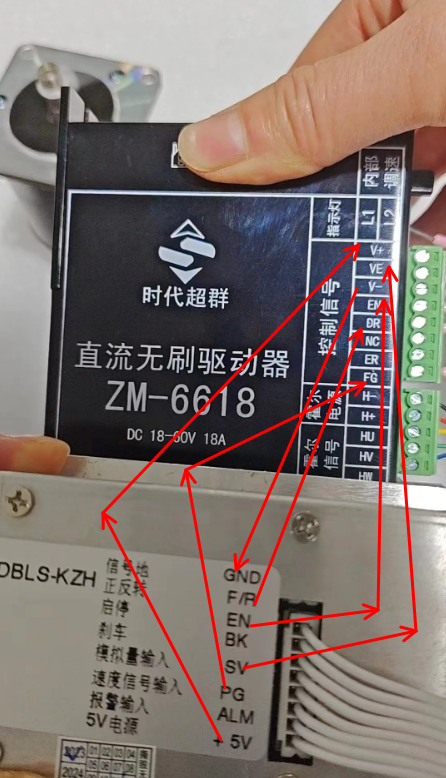

DBLS-KZH控制盒對應ZM-6618驅動器接線如圖 GND=V- F/R=DR SV=VE PG=FG +5V=V+ 接好線以后調節參數 P002=電機極對數 P003=OF 這樣設置好以后上電顯示的為真是轉速

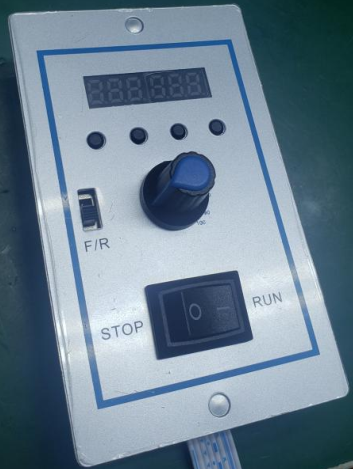

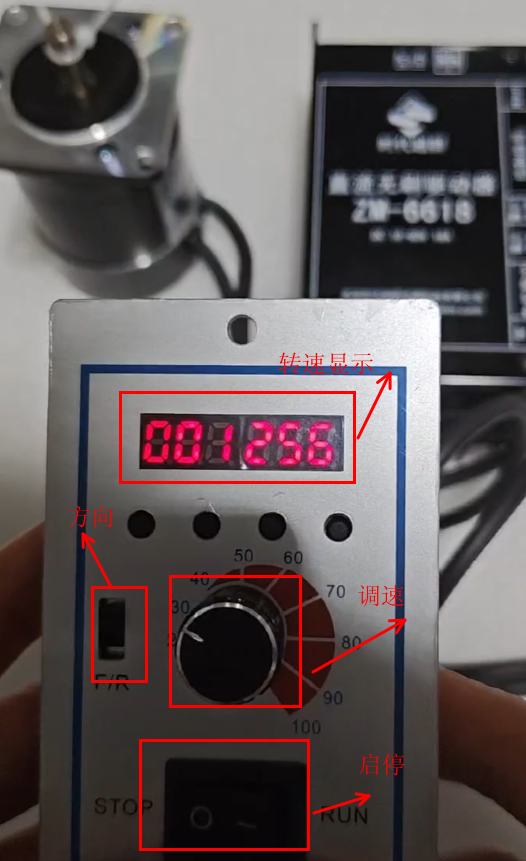

功能一： 速度顯示，顯示電機的實時轉速。 功能二： 面板上有 啟停按鍵，控制電機的啟動停止。stop停止， run啟動 功能三： 面板上有 正反轉按鍵,控制電機的正反運行模式，F(xiàn)/R口 功能四： 面板上有 調速電位器，可以無級調節電機的不同速度。

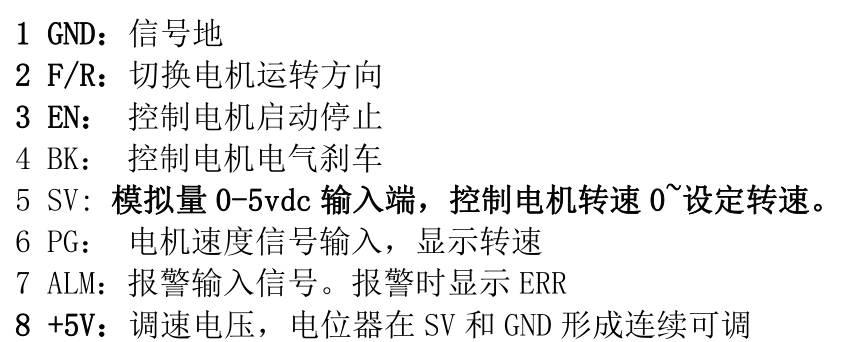

接無刷驅動器的端子接口說明：

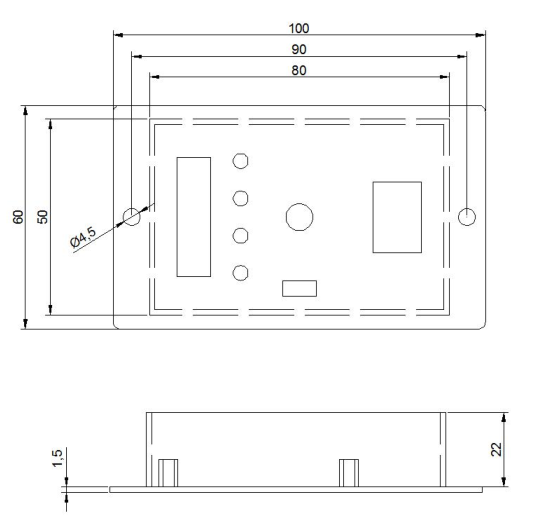

機械安裝尺寸如下：
開口尺寸是 50*80mm 安裝孔距是90mm , 引出線長 500mm 顯示板修改參數定義： P001 02 電機極對數( ( 按電機實際極對數修改) ) P002 OF 速度脈沖信號倍率 （單對極 1 1 個脈沖一圈對應 2 DBLS-02 無刷驅動器，參數為 0F ） ( 單對極 3 3 個脈沖一圈，參數改為 5 ，對應DBLS-01-S ， 02S， 03S，06S，07S 等無刷驅動器 ) ( 單對極 6 個脈沖一圈，需要改兩個參數，P002改為3，P003改為13，對應 DBLS-01等）
