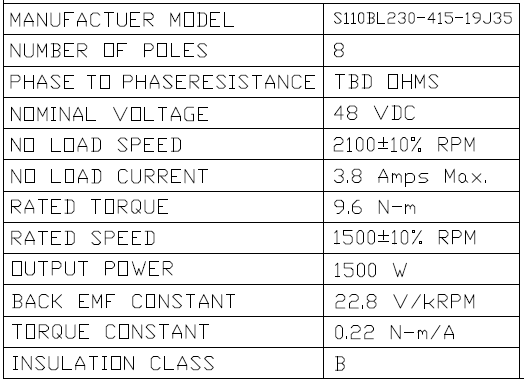

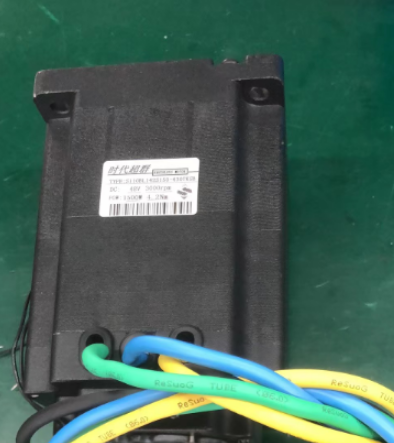

圖為時代超群客戶定做的低壓大功率直流無刷電機。 電機功率1.5KW，扭矩9.6NM，轉速1500轉，電壓48V，電機級數4對8級，常用于AGV小車，打磨，切削，鉆孔等場合。 具體參數見下表：

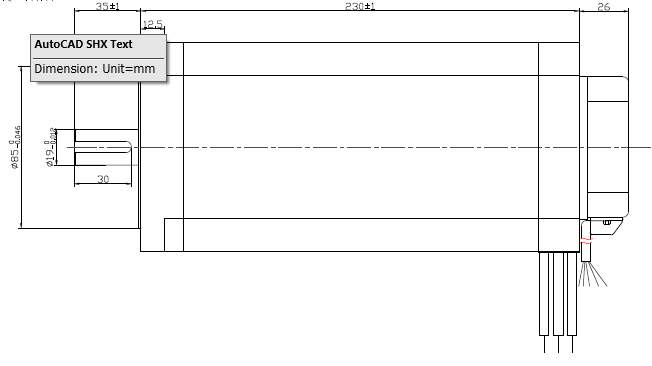

尺寸圖如下：
可搭配80A的驅動器 ZM-BL7280SC直流無刷電機驅動器是我公司推出的，針對大、中功率無刷電機傳動領域的高科技產品。本產品使用先進的集成電路，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在80A以下，電源電壓在DC32V~90V以內（面板標稱DC36V~72V）的任意一款有霍爾直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 控制端口定義及線序定義如下：

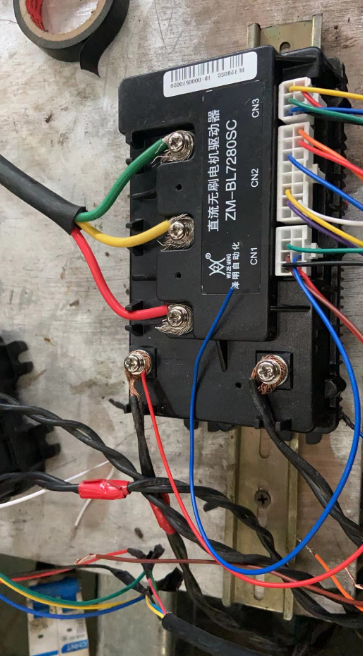

實物接線如下：
霍爾接線一一對應
接好電源，電機線，霍爾線 控制端口控制定義如下：
端口定義：
功能說明：
調速，控制端口紅色接電源正極（電子鎖）是必須接的，否則電機無法正常旋轉
功能說明：
